MFLI 系列500k/5M锁相放大器
500 kHz / 5 MHz, 120 dB 动态保留，取代并超越斯坦福SR830的新一代锁相放大器。
瑞士苏黎世仪器公司（Zurich Instruments）MFLI 系列500k/5M锁相放大器重新定义的定义了中低频率微弱信号测量的标准,包含两种规格：DC-500kHz, DC-5MHz(可以从500kHz升级到5MHz)。瑞士苏黎世仪器公司（Zurich Instruments）MFLI锁相放大器集成了精心开发的模拟和数字前端并结合了FPGA技术快速数字处理的优点，全面超越SR830锁相放大器。 MFLI 系列500k/5M锁相放大器结合杰出的LabOne软件工具箱的MFLI锁相放大器性能优越。嵌入式数据和web服务器允许直接连接任何设备上运行的任意web浏览器。
关键词：锁相放大器，低频锁相放大器，锁定放大器,高频锁相放大器，FPGA锁相放大器，双通道锁相放大器，数字锁相放大器，模拟锁相放大器,双相锁相放大器,Lock-in Amplifier；SR830锁相放大器
苏黎世MFLI锁相放大器
瑞士苏黎世仪器公司（Zurich Instruments）锁相放大器定义了中低频率测量的新标准,包含两种规格：DC-500kHz, DC-5MHz(可以从500kHz升级到5MHz)。集成精心开发的模拟和数字前端并结合了FPGA技术快速数字处理的优点。结合杰出的LabOne软件工具箱的MFLI锁相放大器性能优越。嵌入式数据和web服务器允许直接连接任何设备上运行的任意web浏览器。
瑞士苏黎世仪器公司（Zurich Instruments）锁相放大器关键特性：
Ø DC-500kHz/5 MHz, 60MSa/s, 16bit
Ø 电流输入和差分电压输入
Ø 相位分辨率10 μdeg
Ø 频率分辨率1 μHz
Ø LabOne工具箱: 示波器, 清扫器, 频谱分析仪, 等等.
Ø 嵌入式web服务器
Ø USB2.0和1 GbE高速连接
Ø 电源选项: AC或12 V DC, 例如.电池操作
Ø 可升级
瑞士苏黎世仪器公司（Zurich Instruments）MFLI锁相放大器与斯坦福SR830锁相放大器简单对比：
1.频率范围： SR830 1mHz-102.4kHz 苏黎世MFLI DC-500kHz
2.动态保留： SR830 >100dB 苏黎世MFLI >120dB
3.相位分辨率: SR830 0.01° 苏黎世MFLI 0.00001°
4.时间常量： SR830 10μs-30ks 苏黎世MFLI 500ns-76s
苏黎世仪器MFLI锁相放大器综述视频：
LabOne软件演示
苏黎世仪器MFLI锁相放大器应用:
Ø 光学斩波器应用
Ø 脉冲激光器应用 (e.g.高功率激光器)
Ø 材料研究
Ø 量子和纳米电子学
Ø 扫描隧道显微术
Ø 低温物理
Ø 全电阻光谱学
Ø 地震探测

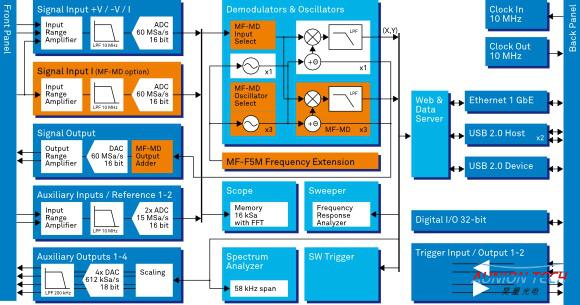

苏黎世仪器MFLI锁相放大器功能图解：

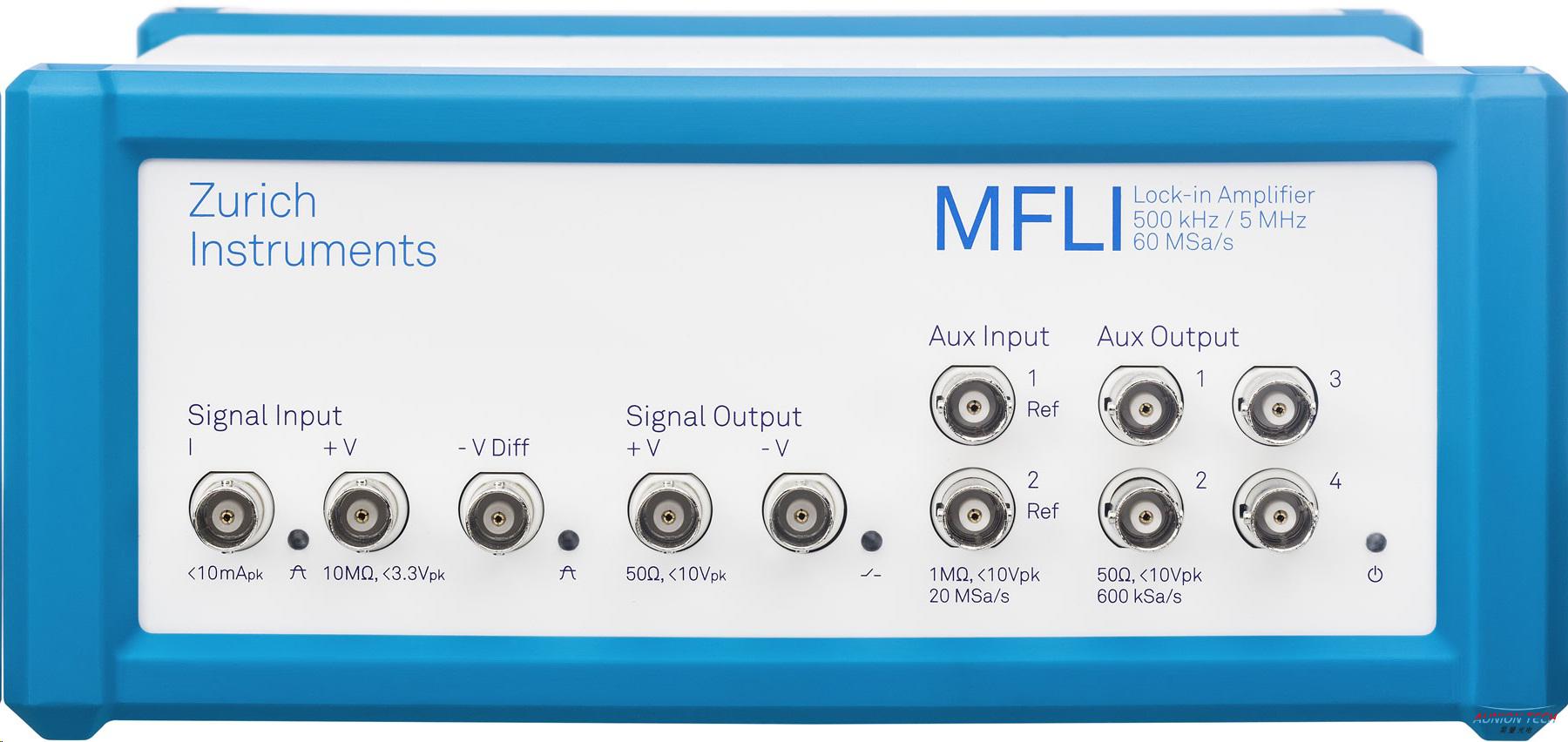

瑞士苏黎世仪器公司（Zurich Instruments）MFLI锁相放大器前面板包括：1电流信号输入，1差分电压输入，1差分信号输出，2辅助输入（参考输入）和4辅助输出。实验信号输入和输出都可以在单端和差分模式下操作，避免外部干扰。信号接地可以被仪器接地或输入信号的BNC屏蔽作参考。
基础设备支持电压测量和电流测量，但是电流和电压的同时测量需要配置MF-MD。模拟前端输入阻抗特性变量和AC/DC耦合选项一样，高频模拟到数字采样提供了一个大的过采样因子,确保优越的锁定范性能和示波器信号高保真度。
锁相测量的结果，例如每个解调器的X，Y，R和Θ可被以下方式使用：
前面板的任一辅助输出的模拟输出。每个信号的缩放和补偿可设置，612kSa/s采样率确保在物理连接上所有的解调信号组件都可用。信号带宽是所有信号的相同部分，可高达200kHz。通过USB2.0或1GbE转移到主机和显示在LabOne用户界面，客户可以使用几个LabOne工具分析信号，并且本地存储。
后面板提供BNC连接器包含2触发输入，2触发输出和10MHz时钟同步的1输入和1输出。此外SCSI连接器提供全部的DIO通路。
苏黎世MFLI锁相放大器产品规格：
信号输入 (电压和电流)
频率范围:DC - 500 kHz
DC - 5 MHz (with MF-5FM)
输入阻抗:50 Ω 或 10 MΩ || 20pF
输入电压噪声:<3 nV/√Hz
输入范围:3.3 mV to 3.3 V
动态保留:>120 dB
输入灵敏度范围:1 nV to 3.3 V
A/D 转换:16 bit, 60 MSa/s
信号输出
频率范围:DC - 500 kHz / 5 MHz
输出范围:± 10 mV, 100 mV, 1 V, 10 V
信号加法器 (Aux In 1) :± 10 V, DC - 500 kHz / 5 MHz
D/A 转换:16 bit, 60 MSa/s
解调器&参考
解调器数目:1双相 (4 with MF-MD)
输出采样率:over LAN: up to 200 kSa/s
on Aux outputs: 612 kSa/s
时间常量:500 ns to 76 s
测量带宽:80 μHz to 200 kHz
滤波器斜率 (dB/OCT) :6, 12, 18, 24, 30, 36, 42, 48
相位分辨率:10 μdeg
频率分辨率:1 μHz
辅助 & 其它
辅助输出: 4 channels, ±10 V, amplitude,
X, Y, R, ϴ, frequency, manual
辅助输入:2 channels, ±10 V, 15 MSa/s
连通性: LAN / Ethernet, 1 GbE
USB 2.0, 480 MBit/s
USB 2.0 Host (dual)
时钟: 10 MHz input and output
数字I/O: 4 x 8 bit, bidirectional
