中红外FROG超短脉冲测量仪 (FROGscan)

  • 中红外FROG超短脉冲测量仪 (FROGscan)
  • 中红外FROG超短脉冲测量仪 (FROGscan)
  • 中红外FROG超短脉冲测量仪 (FROGscan)
中红外FROG超短脉冲测量仪(可测2um-4.5um波段)

所属类别:激光量测设备 » 超短激光脉冲测量系统

所属品牌:

产品负责人:

姓名:步工(Bland)

电话:186 2112 8645(微信同号)

邮箱:yuanshou-bu@auniontech.com

中红外FROG超短脉冲测量


中红外FROG超短脉冲测量仪,能够覆盖传统超短脉冲测量仪无法测量的2000nm-4500nm中红外波长范围,蕞短测量脉宽5fs,并拥有高分辨率,动态范围达到75dB。


中红外FROG超短脉冲测量仪,能够覆盖传统超短脉冲测量仪无法测量的2000nm-4500nm中红外波长范围,蕞短测量脉宽5fs,并拥有高分辨率,动态范围达到75dB。中红外FROG超短脉冲测量仪可以通过自由更换SHG晶体及光谱拓展探测范围,大幅降低多波段超短脉冲测量的采购成本


应用:

1. 改善激光系统

2. 测量脉冲啁啾计算色散补偿量

3. 实时测量数皮秒啁啾短脉冲

4. 实时测量脉宽低至5fs的脉冲

5. 测量其它FROG系统无法测量的复杂脉冲

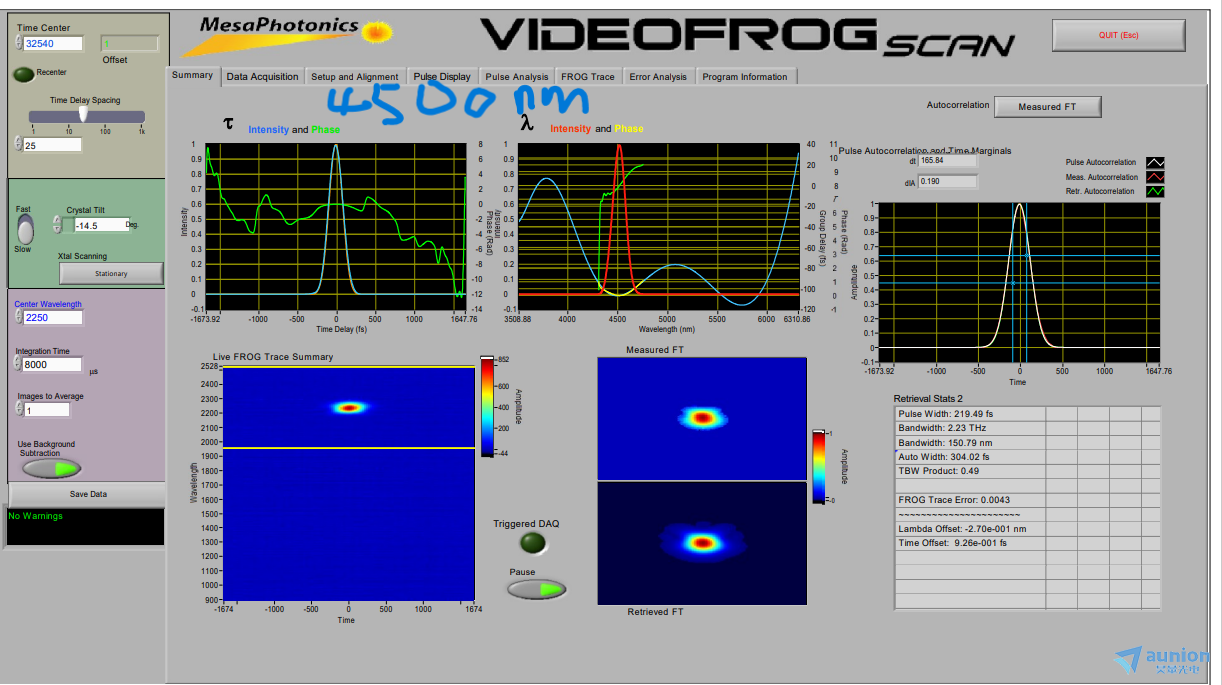

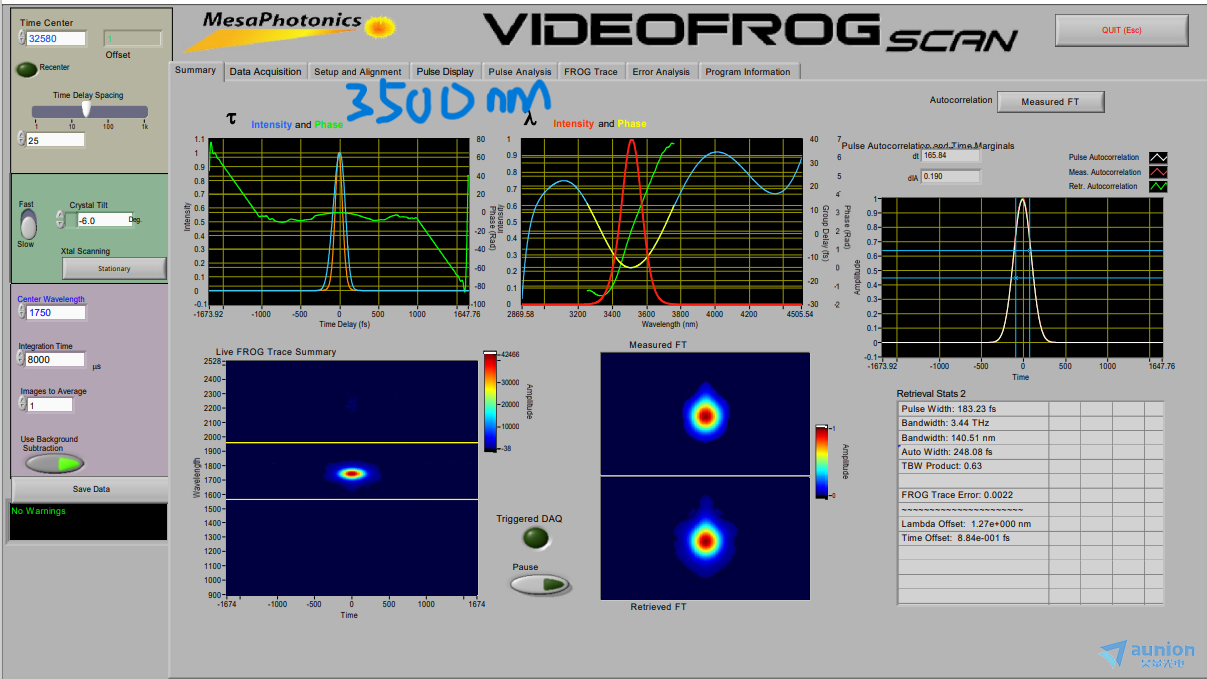

如下是4500nm和3500nm波长的测试效果图:


规格说明
波长范围450 nm - 1800 nm
1800 nm-4500 nm
脉宽范围5 fs to >10 ps
时间范围30 ps
时间分辨率2 fs or better
延迟增量1 fs
光谱分辨率 0.20 nm - 1 nm
0.05 nm - 1 nm
光谱范围 100 nm - 600 nm
脉冲复杂度TBWP > 50
相位精度0.01 rad





工作原理:

将待测脉冲经分束器分为两束,一束作为探测光,另一束作为光开关,并且让作为开关的光射入到高速、高精度光延迟线,引入一个时间延迟τ,然后再让两束光聚焦在一块SHG二倍频晶体,产生相互作用。脉冲重叠区域的SHG信号光谱通过海洋光学USB4000或USB2000+光谱仪进行展开,用ccd进行测量,得到相互作用的光强随频率和时间延迟变化的空间图形,称为FROG迹线。利用脉冲迭代算法从FROG迹线中恢复脉冲的振幅和相位分布。


产品特点:

1. 实时测量系统,使用高度准确,高速的机械光学延迟,比其它光延迟线快至少10倍。

2. 因为集成一个16位数据接收器,具有比同类产品更高的动态范围,可以测量高度规整的脉冲和高阶相位畸变

3. FROGScan脉冲测量系统可以通过灵活更换SHG晶体和光谱仪测量波长范围450nm-4500nm和5fs到数十皮秒脉宽范围的脉冲。

4. 可同时测量脉冲长度与带宽。

5. 和配套的软件VideoFROGScan,使用的PCGP算法还原脉冲,这一算法是SHG FROG还原的蕞稳健算法,并且VideoFROGScan包含所有实时脉冲测量和分析所需的特性。

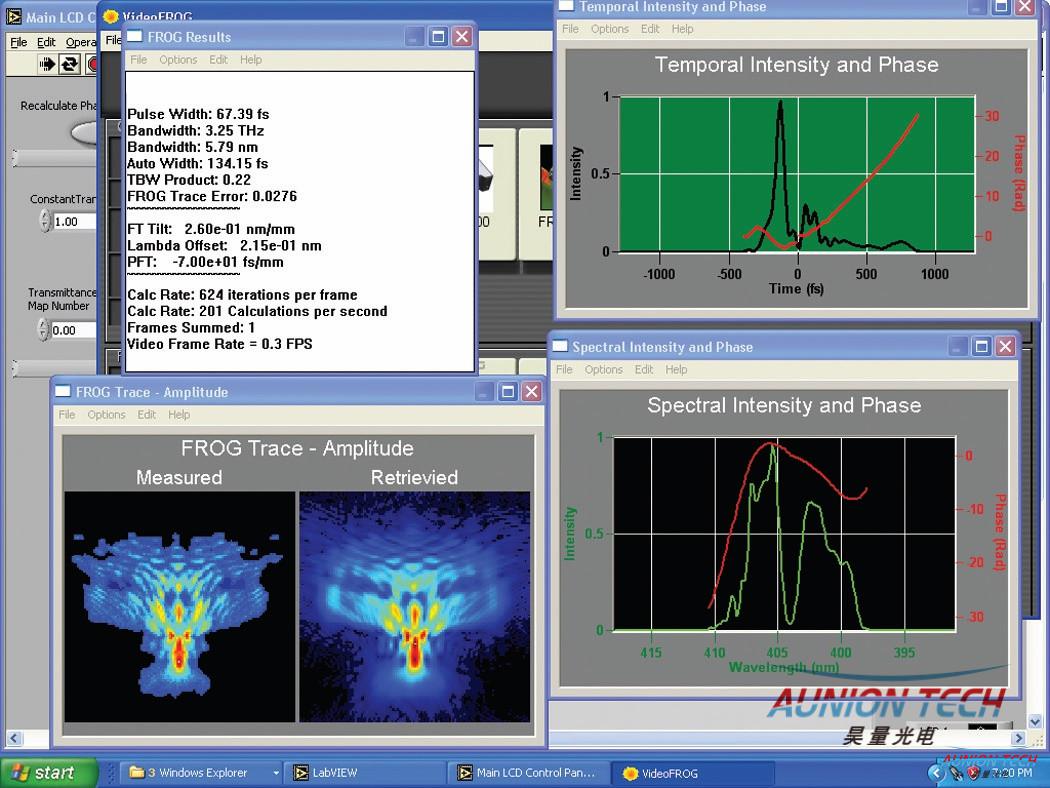

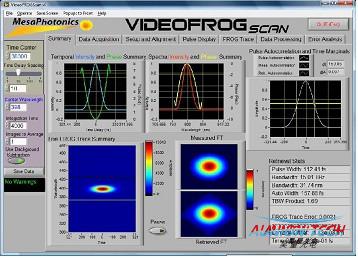

VideoFROG Scan Software


多功能数据采集,处理和显示软件。



超快激光脉冲测量系统中,软件和硬件装置同样重要。VideoFROG Scan是实时FROG脉冲测量软件,包含所有实时脉冲测量和分析所需的特性,允许FROG Scan直接接入到用户的实验中。VideoFROGscan虽然操作简单,但包含及其强大的功能,能够很容易测量复杂脉冲。




软件特色:

1.VideoFROG Scan软件不仅控制硬件,还为用户独特的应用提供信息摘要,使用户能够很容易的控制和评估测量过程。VideoFROG scan的概括面板提供了这些特性的显示,并且便捷的选项界面能够获得更多信息。通过鼠标点击显示主菜单上的提示框和帮助说明,将提供每一个您想知道的条目。

2.使用弹出窗口,可以很容易聚焦到蕞相关问题的信息。利用这一功能您也可以定制显示布局。您可以将它们移动到前面,重新排列,调整大小。平面图向您提供完整的控制结果显示的方式。

3.软件可以显示瞬时脉冲波形的同时显示脉冲频谱,您还可以还可以聚焦在监视的瞬时光谱中感兴趣的区域,或仅简单的监控脉冲统计。

4.选项式用户界面使软件操纵简单明了。您可以更容易注意到当前您所需的信息,不同的部分为您提供您的激光器工作的独特视图,无论是脉宽,脉冲波形,谱形,谱宽,视场,或FROG迹线。指针放在显示脉冲上可以得到监视运行中的数据分析。缩放控制可以让您选择需要看到布局中任意区域。
