HF2LI 系列50MHz双通道高频锁相放大器

可代替两台常规锁相放大器,128位信号处理能力的双通道高频锁相放大器。

所属类别:实验室电子产品 » 锁相放大器

所属品牌:

负责人姓名:谷工(Givin)

电话:185 1625 1863 邮箱:zonghao-gu@auniontech.com


HF2LI 系列50MHz双通道高频锁相放大器


可代替两台常规锁相放大器,128位信号处理能力的双通道高频锁相放大器。


瑞士苏黎世仪器公司(Zurich Instruments)HF2LI 是一款高端数字锁相放大器,信号频率响应范围扩展至50MHz,拥有两个锁相单元,在测量系统中可代替两台常规锁相放大器,128位信号处理能力使锁相放大器实现了前所未有的卓越性能。HF2LI 是锁相放大器技术的一个里程碑,既支持现有各种应用,又能促进众多新应用的发展。

关键词:锁相放大器,锁定放大器,高频锁相放大器,DSP锁相放大器,双通道锁相放大器,数字锁相放大器,模拟所想放大器,双相锁相放大器,Signal Recovery Lock-in Amplifier

瑞士苏黎世仪器公司(Zurich Instruments)HF2LI双通道高频锁相放大器


瑞士苏黎世仪器公司(Zurich Instruments)HF2LI 是一款高端数字锁相放大器,信号频率响应范围扩展至50MHz,拥有两个锁相单元,在测量系统中可代替两台常规锁相放大器,128位信号处理能力使锁相放大器实现了前所未有的卓越性能。HF2LI 是锁相放大器技术的一个里程碑,既支持现有各种应用,又能促进众多新应用的发展。


双通道高频锁相放大器关键特性:
Ø  210 MSa/s, 0.7μHz – 50 MHz 工作频率
Ø  2个独立Lock-in单元,2个信号发生器
Ø  每个Lock-in单元支持1个基波和2个谐波
Ø  4路辅助输出, 2 路辅助输入
Ø  高速USB 2.0, 480 Mbit/s
Ø  频率响应分析仪, FFT频谱分析仪和示波器
Ø  包含图像用户界面和变成接口


双通道高频锁相放大器应用:
Ø  扫描探针显微术(SPM), 原子力显微术 (AFM)
Ø  量子&纳米物理学
Ø  激光光谱
Ø  传感器&致动器 (MEMS)
Ø  核子物理&微磁学
Ø  天文
Ø  无损检测(NDT)
Ø  医疗技术,放射科学,超声波
Ø  工业加工


双通道高频锁相放大器可选模块:


l  HF2LI-MF 多频率选件
该多频率选件在输入通道、振荡器频率、各解调器滤波器系数的选择方面赋予 HF2LI 超凡的灵活性,并且支持6个任意频率同时进行解调。

l  HF2LI-MOD AM/FM 调制选件
HF2LI-MOD 是 HF2LI 的选件之一,支持对动态调幅(AM)和调频(FM)电路边频带进行直接分析。该选件可帮助用户精确测定应用信号频率或波幅的周期变化。

l  HF2LI-PLL 双锁相环选件
HF2LI-PLL 拥有可编程双数字锁相环,支持快速频率跟踪。苏黎世仪器(Zurich Instruments)提供全球最快速的可编程数字锁相环,频率范围达50 MHz,采用直接采样技术。

l  HF2LI-PID 四路PID控制器选件
HF2LI-PID 选件可有效增强 HF2LI 的功能,至少无缝集成了四路通用高效PID(比例积分微分)控制器。PID控制器能够对 HF2LI 输出的多个物理参数实施有效的闭环控制。

l  HF2LI-RT 实时选件
该实时选件支持用户直接在 HF2LI 中实现并执行实时自定义算法。采用C语言编写的程序有全面的程序库作为支持,能够在10微秒内对输入做出反应。此时间特性具备固有的可复制性,功能强大。

l  HF2LI-UHS 超高稳定性选件
HF2LI-UHS 超高稳定性选件采用恒温石英晶体振荡器,可实现卓越的低相位噪声。该石英晶振的规格可提高 HF2LI 数据处理的精确度,是高精度应用的理想之选。

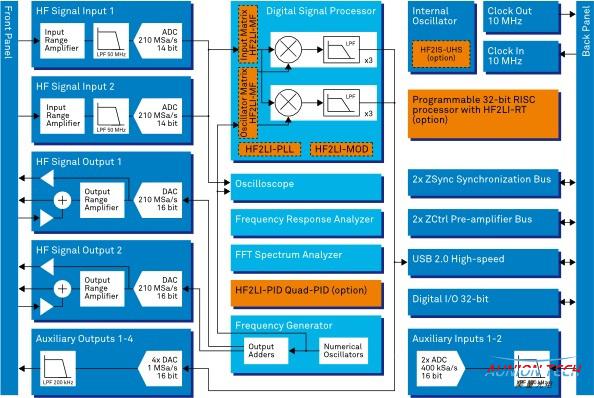

双通道高频锁相放大器功能图解:





HF2LI综述


LabOne软件演示:




双通道高频锁相放大器规格:

锁相工作模式


内部参考模式

单相和双相锁相

外部参考模式

单相和双相锁相

自动参考模式

单相和双相锁相

双谐波频率模式

单基波频率和双谐波频率(同时)

多谐波频率模式

单基波频率和5个谐波频率(同时),需要HF2LI-MF选件

任意频率模式

6个频率,需要HF2LI-MF   选件

HF 模拟输入


频率范围

1 µHz - 50   MHz

输入阻抗

50 Ω   1 MΩ || 20 pF

输入电压噪声

5 nV/√Hz

动态储备

120 dB

输入范围

±3.5 V

输入全范围灵敏度

1 nV   1.5 V

A/D转换

14 bit210   MS/s

HF 模拟输出


频率范围

直流到 - 50 MHz

输出范围

±10 mV±100   mV±1 V±10   V

信号加法器

±10 V, 直流至50   MHz带宽

D/A转换

16位,210   MS/s

解调器和参考


解调器数量

6个双相

滤波器时间常数

1 µs - 500   s

滤波器带宽

80 µHz -   220 kHz

滤波器阶数(衰减斜率)

612182430364248   dB/Oct

X, Y, R,   Theta

64位全范围

参考频率分辨率

0.7 µHz

参考相角分辨率

1.0 µ°

辅助信号


高速输出

4通道,±10   V,振幅,相位,频率,X/Y,用户定义值

D/A转换器

16位,1   MS/s

D/A模拟带宽

200 kHz

高速输入

双通道,±10 V

A/D转换器

16位,400   kS/s

A/D模拟带宽

100 kHz

其他接口


主机连接

USB 2.0高速接口,480   Mbit/s

前置放大器控制总线

ZCtrl 专有总线控制外部前置放大器

同步总线

Zsync专有总线连接ZI本地仪器

数字I/O

32位,通用

本机概况


尺寸

45 x 28 x   9 cm (19英寸机架)

重量

6.2 kg

电源

110/120/220/240   V50/60 Hz

工作温度

+5 °C -   +40 °C

内部振荡器输出

正弦波,±1 V10   MHz

内部振荡器稳定性

30 ppm,具有超高稳定性

PC操作系统

32位和64Windows   XPVistaWindows   7Linux



配套产品:
超高量子效率超导单光子探测器(>65%@500~1700nm)
HF2LL 系列50MHz双通道高频锁相环
LaseLock激光稳频/锁频模块
