宽波段高性能光谱分析仪
宽波段高分辨光谱分析仪产品简介

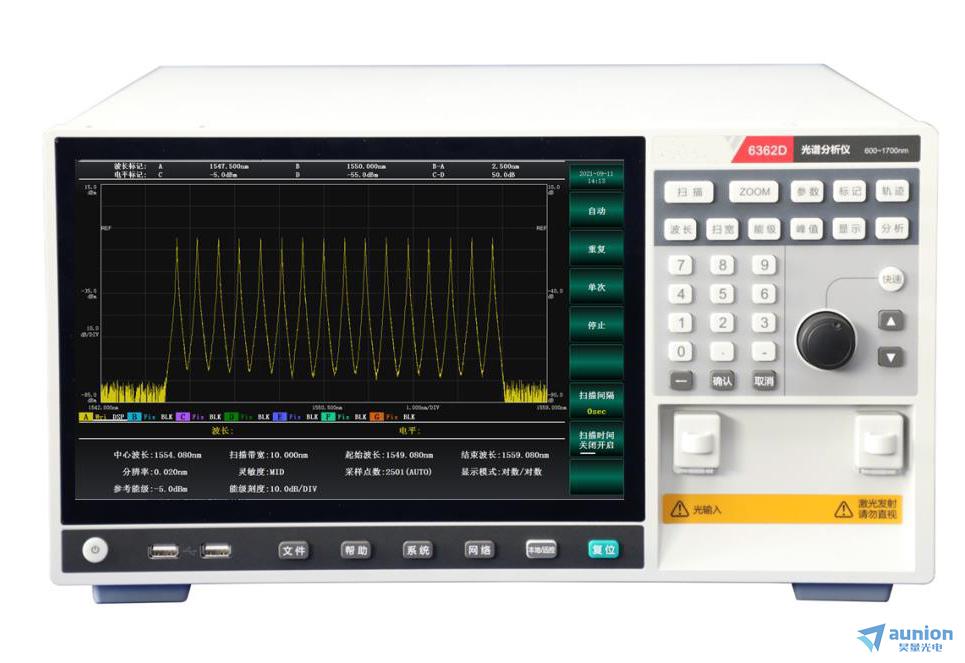

高分辨光谱分析仪广泛应用于电信，有源器件开发以及众多使用光源的领域，6362D光谱分析仪（简称：光谱仪）是一款高分辨、大动态高速高性能光谱分析仪，适用于600nm～1700nm光谱范围的DWDM、光放大器等光系统测试；LED、FP-LD、DFB-LD、光收发器等光有源器件测试；光纤、光纤光栅等光无源器件测试。
宽波段高分辨光谱分析仪主要特点：
● 20pm zui小光谱分辨率
● 600nm～1700nm光谱扫描范围
● 73dB大动态范围
● -90dbm zui高灵敏度
● 支持空间光输入
● 内置光源输出配置可选
● 强大的多应用光谱数据分析功能
● 12.1英寸触控显示、全中文操作

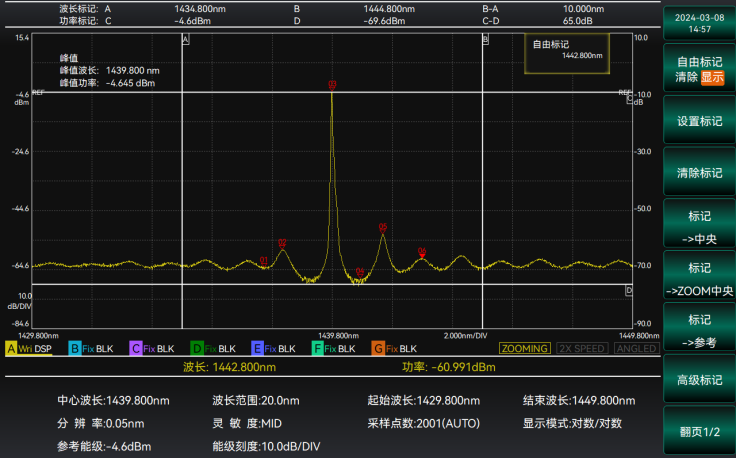

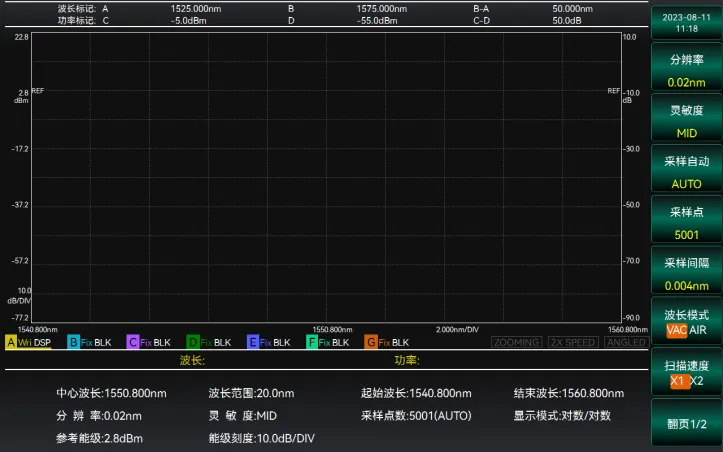

光谱仪显示软件：
分辨率测试
该光谱分析仪支持不同光谱分辨率的设置，多种光谱分辨率设置灵活切换，zui 小光谱分辨率优于20pm。

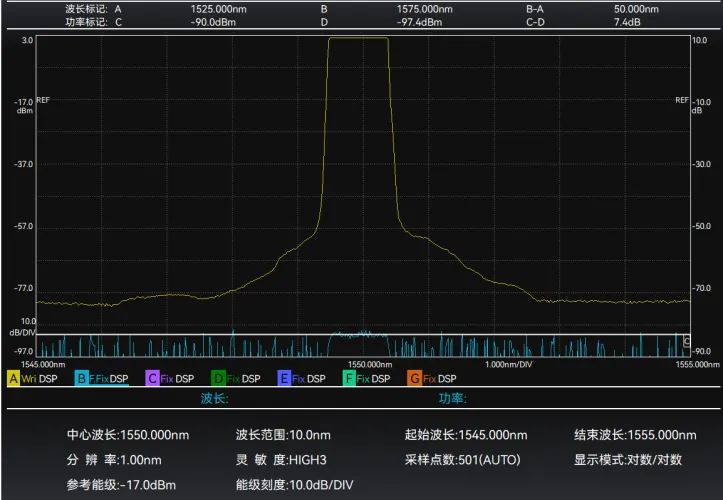

（光谱分辨率测试 ）
峰值检索
该光谱分析仪采用拥有自主知识产权的光谱自适应峰值检索算法，峰值检索准确度高，自适应性和鲁棒性强，且运算速度快。

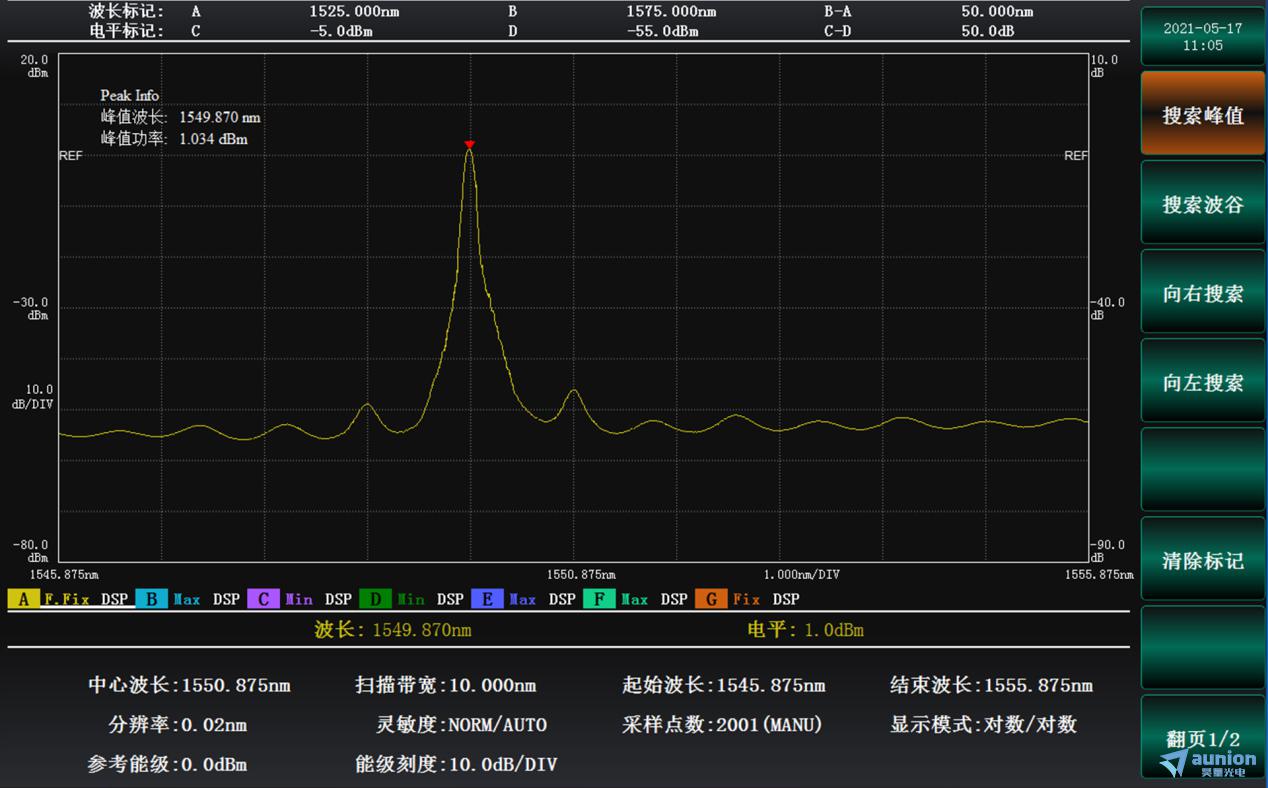

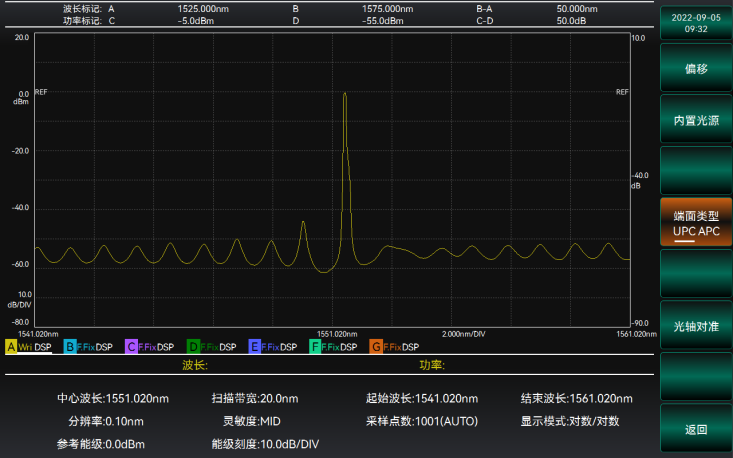

（光谱峰值检索）
单纵模激光光谱分析
该光谱分析仪具备多场景光谱分析功能，针对DFB-LD等单纵模激光光源，仪器提供阈值分析和边模抑制比分析两种分析方法，有效准确的评估单纵模待测光源的中心波长、光谱带宽和边模抑制比。

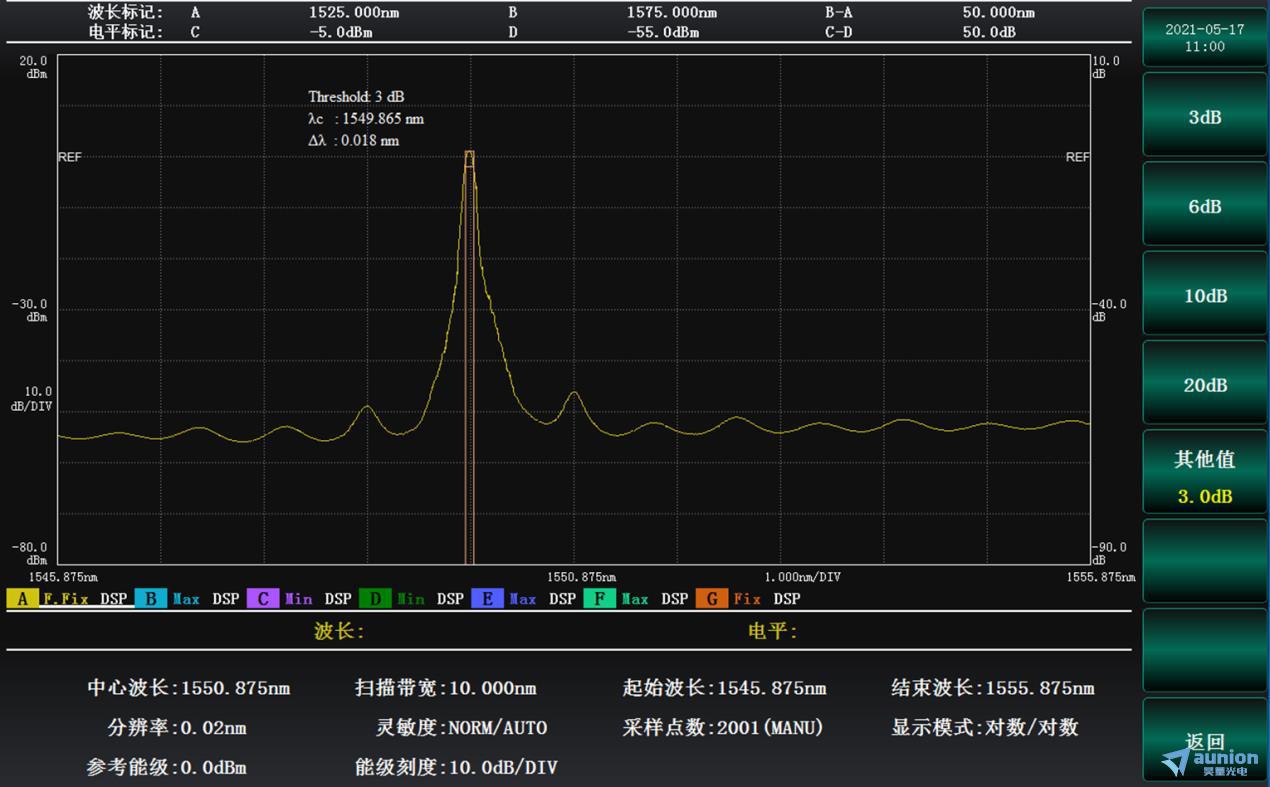

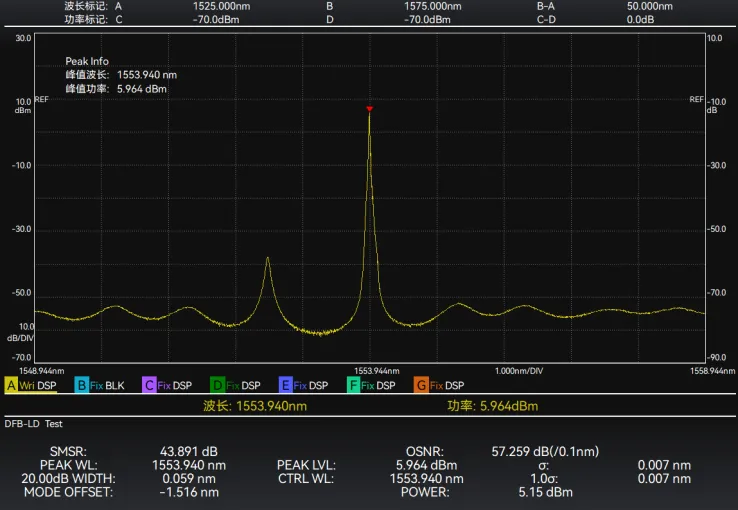

（DFB-LD边模抑制比测试）
多纵模激光光谱分析
针对FP-LD等多纵模激光光源，该光谱分析仪提供ndB损耗分析、包络分析和均方根分析三种分析方法，多维度全面评估多纵模待测光源的中心波长和光谱带宽。

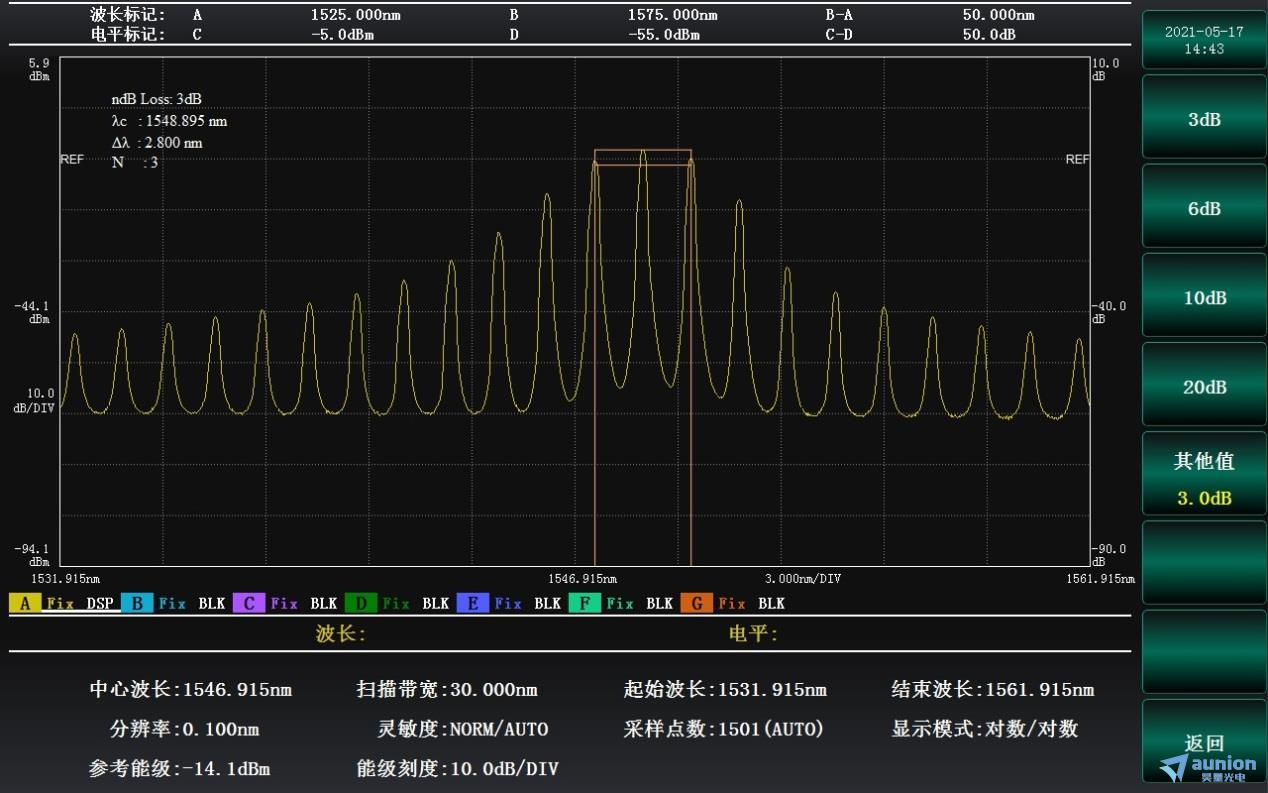

（ndB损耗法测试中心波长和光谱带宽）
（包络分析法测试中心波长和光谱带宽）

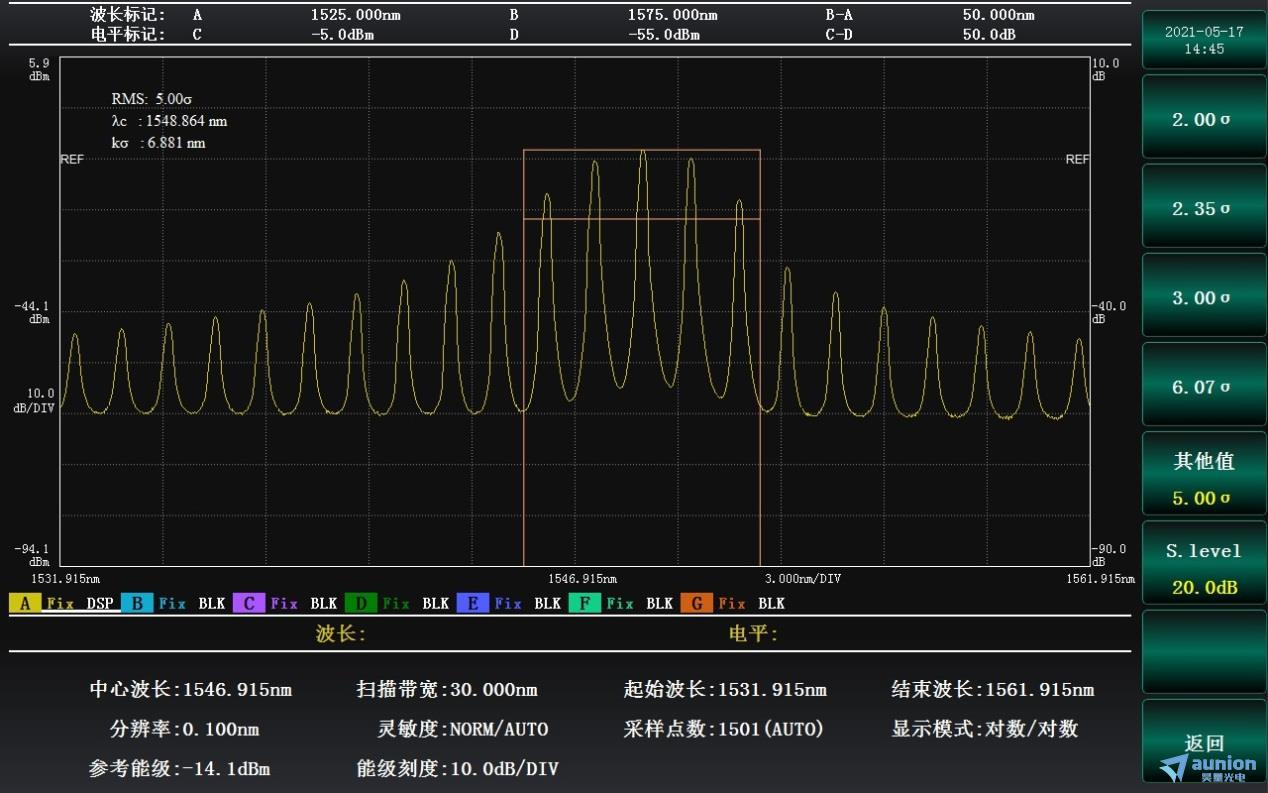

（均方根分析法测试中心波长和光谱带宽 ）
多种光电子器件应用分析功能

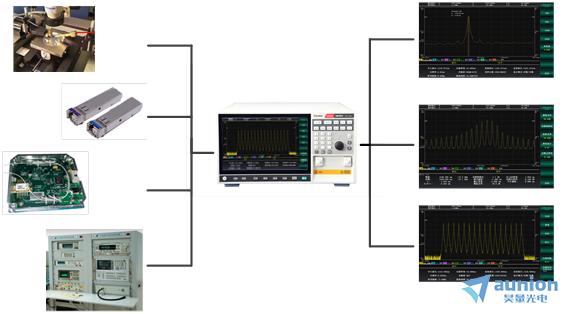

该光谱分析仪可以对LED、FP-LD、DFB-LD、LD模块等各类型激光器进行一键测试与分析，实现所有测试项目批处理。

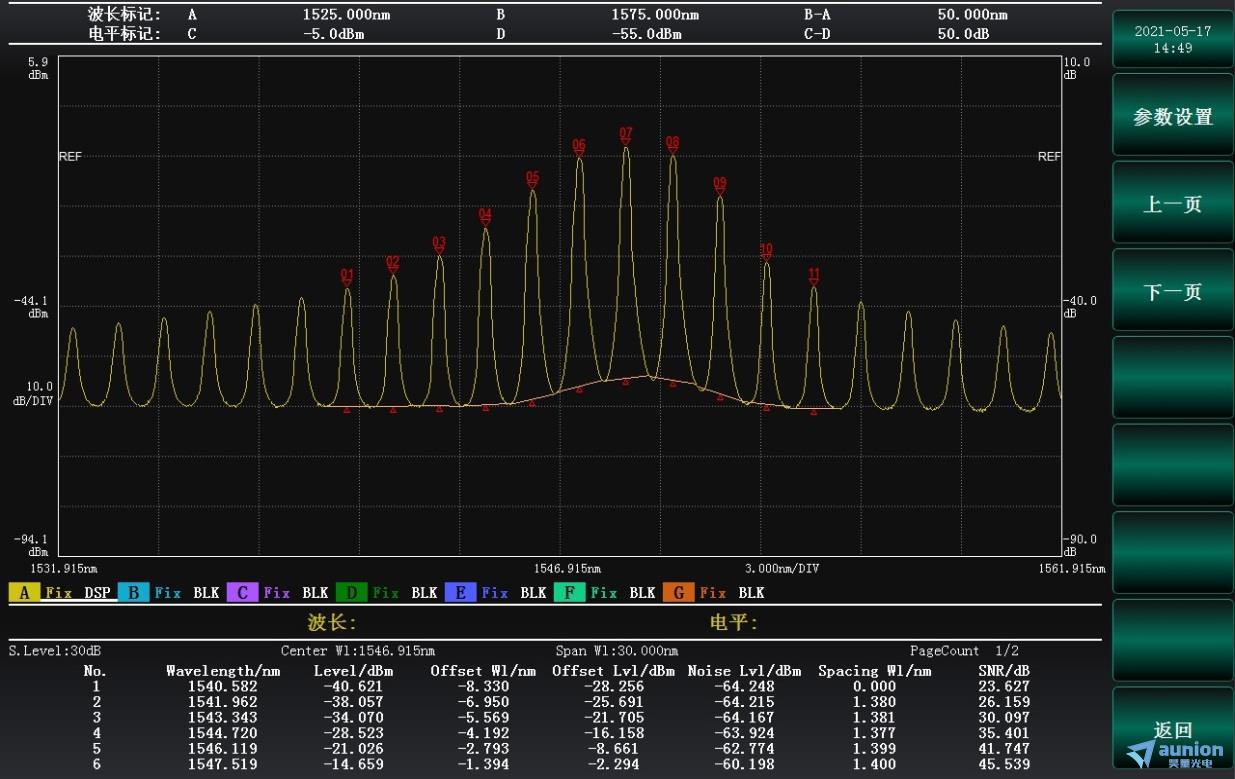

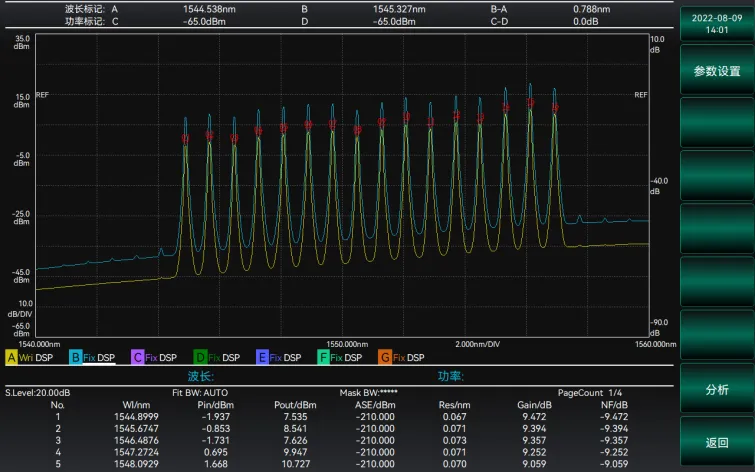

除半导体激光光源光谱测量应用外，仪器还集成了光纤偏振模色散测量应用、波分复用应用、光纤放大器应用、波分复用滤波器应用、波分复用光纤放大器应用等光谱应用功能，下图是典型的波分复用应用分析。
宽波段高分辨光谱分析仪技术规格：
项目 | 规格 |
光谱范围 | 600～1700nm |
扫描跨度 | 0.2～1100nm（全范围跨度），0nm |
波长精度 | ±0.02nm（1520～1620nm）、±0.04nm（1450～1520nm）、 ±0.10nm（全波长范围） |
波长线性度 | ±0.01nm（1520～1580nm） |
波长重复性 | ±0.005nm（2 分钟） |
波长分辨率设置 | 0.02、0.05、0.1、0.2、0.5、1、2nm |
蕞小采样分辨率 | 0.001nm |
采样点数 | 101～50001、AUTO |
功率灵敏度设置 | NORMAL、MID、HIGH1、HIGH2 和HIGH3 |
功率灵敏度 | -90dBm（1300～1620nm）、-85dBm（1000～1300nm）、-60dBm（600～1000nm）（灵敏度：HIGH3） |
蕞大输入功率 | +20dBm（每通道、全波长范围） |
蕞大安全输入功率 | +25dBm（总输入功率） |
功率精度 | ±0.4dB(1310/1550nm，输入功率：-20dBm，灵敏度：MID) |
功率线性度 | ±0.05dB(输入功率：-50～+10dBm) |
功率平坦度 | ±0.1dB(1520～1580nm）、±0.2dB(1450～1520nm、1580～1620nm） |
偏振相关性 | ±0.08dB(1550nm） |
动态范围 (分辨率：0.02nm) | 63dB(峰值±0.2nm，Typ.66dB）、46dB(峰值±0.1nm， Typ.50dB） |
动态范围 (分辨率：0.05nm) | 73dB(峰值±1.0nm，Typ.76dB）、70dB(峰值±0.4nm，Typ.73dB）、63dB(峰值±0.2nm，Typ.66dB） |
动态范围 (分辨率：0.1nm) | 67dB(峰值±0.4nm，Typ.70dB）、57dB(峰值±0.2nm，Typ.60dB） |
杂散光抑制率 | 76dB |
光回波损耗 | 35dB（使用APC 连接器时） |
适用光纤 | SM(9.5/125um）、GI(50/125um、62.5、125um）、大芯径光纤（蕞大200um） |
光源输出 | 出厂安装标配：DFB光源(1550±5nm)； 可更换光源：详见选件 |
显示 | 12.1英寸触摸屏 |
存储 | 128GB |
接口 | USB/以太网/RS232C/VGA |
工作条件 | 环境温度：0℃～40℃；湿度：≤80% 性能保证温度：18~28℃ |
外形尺寸 | 宽×高×深=426mm×221mm×450mm |
重量 | 约19kg |
电源 | 100~240VAC、50\60Hz |
蕞大功耗 | 约100W |
预热时间 | 至少1h(预热后，需要内置光源进行内置光源校准。) |
宽波段高分辨光谱分析仪典型应用：
光材料：薄膜透过率、材料损耗、材料光谱响应等
光器件：DFB、vcsel、光纤、FP、LED等
光模块：TOSA、BOSA、电光调制器等
光系统：密集波分系统、EDFA、SCS、大型激光设备等
