真空束线稳定系统

多转角真空束线自动对准与激光稳定的成套解决方案

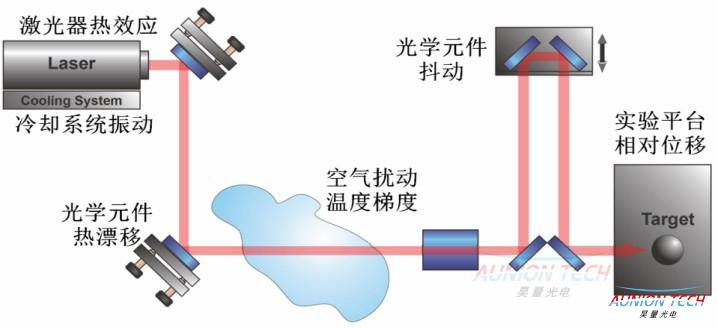

在加速器物理中,通常大型高功率飞秒激光系统要服务于多个实验,而由于建筑布局的约束,激光束的传输距离都很长。为了避免空气波动预防影响光束指向和轮廓,传输过程要被放置在长程真空管中。上海昊量光电针对不同的真空导光管布局提供完整的光束对准导出与稳定解决方案。

关键词:准分子激光器,极紫外激光器,光路自动对准,真空导光管,真空紫外束线稳定,真空紫外束线稳定

1.简单的长直真空导光管

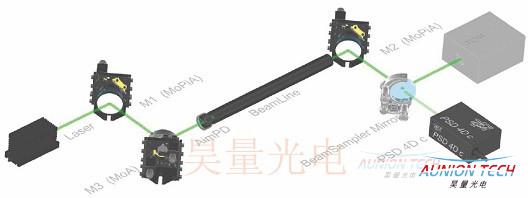

导光管前的光路中两个快速反射镜M1,M3,真空管入口安装了一个AimPD探测器(由多个PD布置于管口边缘组成)。M1,M3扫描光束位置,AimPD探测光束位置zui终光束入射真空管中心。下一步,为了找到平行于真空管的方向,特别是贯穿真空管中心线的特定角度,我们要在这个中心点位置扫描光束角度。为了得到反馈信号,我们在真空管后放置一个PSD4D探测器。

通过这种方式,M1,M3在几分钟之内就可以完成理想的光束导出结果。上图显示真空管后放置了第三个快反镜,用以稳定光束。由于导光距离很长,我们使用第三个快速反射镜M2。由PSD4D探测光束指向和位置, M1与M2反馈控制光束稳定光束漂移可以轻松抑制到1um以下。


2.复杂的多转角真空导光管:




为了保证光束导出复杂的多转角真空导光管,需要调整每一个反射镜,使光束打到下一个45°转角反射镜的中心。右上图所示为特殊的附有反馈探测器的电动反射镜,用于自动扫描控制激光束打到反射镜中心位置。模块化的控制电路控制每个转角上的电动反射镜快速扫描调整,数分钟之内就可以完成整改光束导出任务。光束导出后,通过配置的快速反射镜与PSD4D探测器,快速闭环反馈控制,自动补偿光束漂移,稳定光束指向,并保持长期稳定。


产品特点:
重频范围0.1Hz-200MHz/CW
探测波长 180nm-10um(按需定制)
zui高反馈精度<100nrad
模块化系统,多光束控制
全自动闭环稳定,自学习优化



另外,这套激光光束稳定系统,对超快激光物理其它实验研究有用,可以解决以下光束漂移问题,提高实验研究的精度。



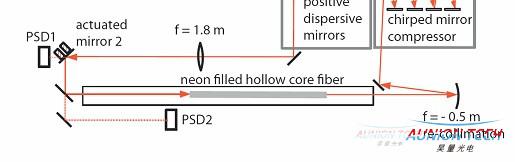

应用举例飞秒激光-空芯光纤耦合稳定



目前此系统已被国内外研究机构广泛使用:
