大模场-锥形掺镱光纤及模块(T-DCF)

  • 大模场-锥形掺镱光纤及模块(T-DCF)
  • 大模场-锥形掺镱光纤及模块(T-DCF)
大功率、高效率的超快光纤激光放大器专用光纤。

所属类别:光纤 | 光纤器件 » 掺杂光纤 | 有源光纤

所属品牌:

产品负责人:

姓名:步工(Bland)

电话:186 2112 8645(微信同号)

邮箱:yuanshou-bu@auniontech.com

大模场-锥形掺镱光纤(T-DCF for fs/ps fibr laser)




   技术的改进已经使超快激光器不再局限于实验室,开始逐渐进入工业及医药等多种行业中执行精准而细致的加工任务。随着中国装备制造业的迅猛发展(“智能制造2025”),超快激光技术和应用爆发式增长,特别是表现在工业精细加工、晶圆隐形加工、玻璃切割、疾病诊断和治疗、THz产生和探测、生物医学双光子或Cars显微成像、激光直写和3D打印、基础科学研究等领域。具有诸多优点的超快光纤激光器发展更是一骑绝尘,越来越受到科研工作者和精细加工厂商们的青睐。

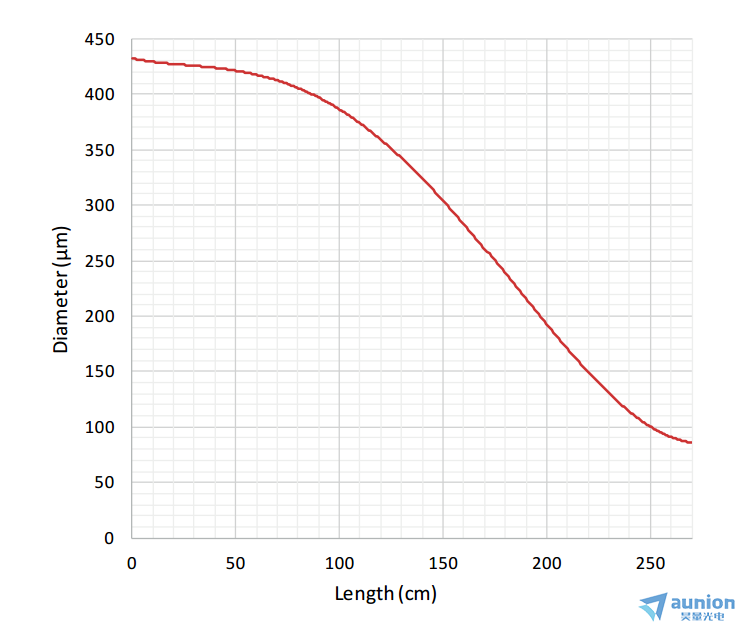

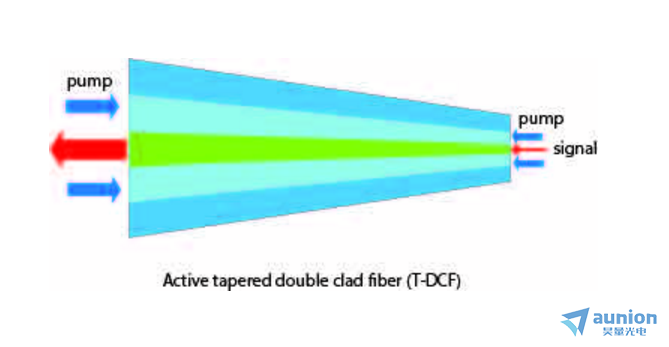

   锥形双包层掺镱光线(T-DCF)是一种纤芯芯径和包层随长度均匀变化的非常规光纤。其大模场直径可达100um,从而使光纤激光器或放大器的非线性效应(SRS、SPM)阈值显著增加;锥形双包层光纤还具有更大的包层吸收系数,通常可大于20dB,且通常增强非线性效应阈值;纤芯的直径调制,锥形光纤的大端口(Wide side)和小端口(Narrow side)可以保持同样的光束质量(M2<1.15)。总而言之,锥形双包层掺镱光纤的使用从各方面提高了光纤放大器的性能,势必促进全光纤超快激光器的迅速发展。

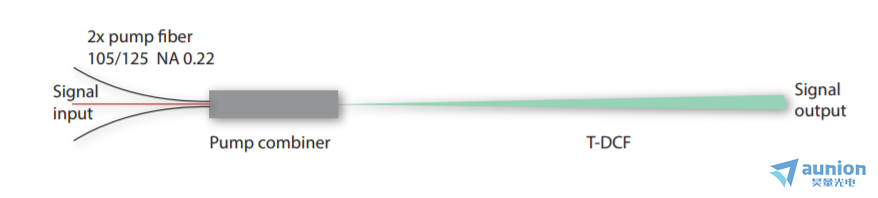

   基于锥形双包层掺镱光纤(T-DCF)核心技术,制造的超快光纤激光放大器模块(TG Module)具有光束质量好、高增益、低非线性效应等优点,是All-in fiber 高功率超快光纤激光器(ps/fs lasers)的一个好的选择。














如下详细介绍锥形掺镱光纤的特点及特性:

锥形双包层光纤增益模块特点:

n  核心科技:锥形双包层光纤(T-DCF;

n  高峰值功率:up to 1MW;

n  单模激光输出, M2<1.3

n  高增益:30-50dB

n  泵浦吸收率:20-30dB@976nm

n  信号功率要求低: 5-30mW

n  低非线性效应



锥形双包层光纤主要应用领域:

n  超快激光放大器

n  大功率连续及脉冲光纤激光器(CW,Pulse)

n  频率变换


TG Module-C-PM 数据单:


参数

 TG Module-A

TG Module-B

TG Module-C

TG Module-D

封装描述

  T-DCF+CMS

T-DCF+CMS+光纤耦合组件

铝封装增益模块

铝封装增益模块+泵浦源

作用波长

1030-1065nm

激光输出参数(Output)

输出功率

150W@Max

150W@Max

模场直径(MFD)

40um

40um

偏振消光比(PER)

15-17dB

15-17dB

光束质量(M2)

1.0-1.3

1.0-1.3

输入参数(Input)

信号功率

5-100mW

5-30mW

信号光

PM 10/125 or 其他定制

PM 10/125 or 其他定制

泵浦功率

250W@free space

150W@Max

泵浦波长

976nm

976nm

泵浦光纤

NA

200/220 NA0.22   150W or 105/125 NA0.22 100W or其他定制

机械尺寸大小

~2.5m

NA

342mm x 330mm x 58mm

水流速度

NA

5-10L/ min

泵浦装配尺寸

NA

108.5mm x58mm x29.5mm

T-DCF光纤尺寸



光纤芯径(Core   NA)

0.09


第yi包层NA

0.28


包层吸收率@915nm

6.5dB


包层吸收率@976nm

2.5dB


T-DCF Core(小/大端)

9/48 um


T-DCF Silica   Clad(小/大端)

75/380 um


F掺杂包层(小/大端)

85/430 um


T-DCF光纤长度(m)

~2.5m


T-DCF缠绕直径(cm)

30-875px

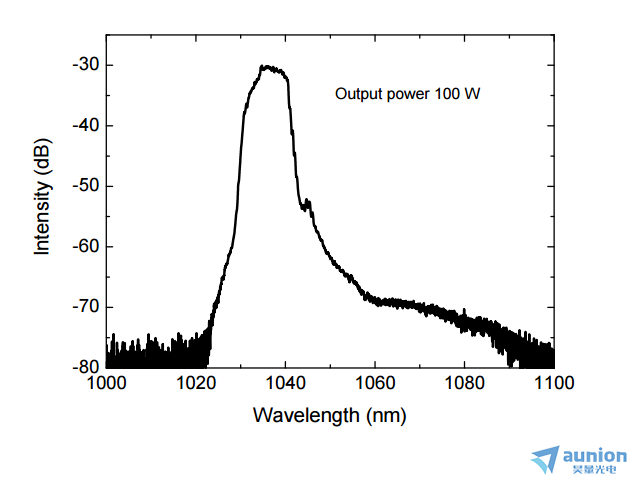

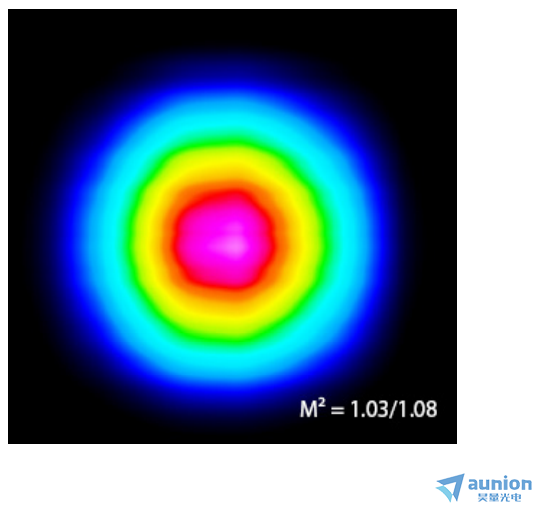

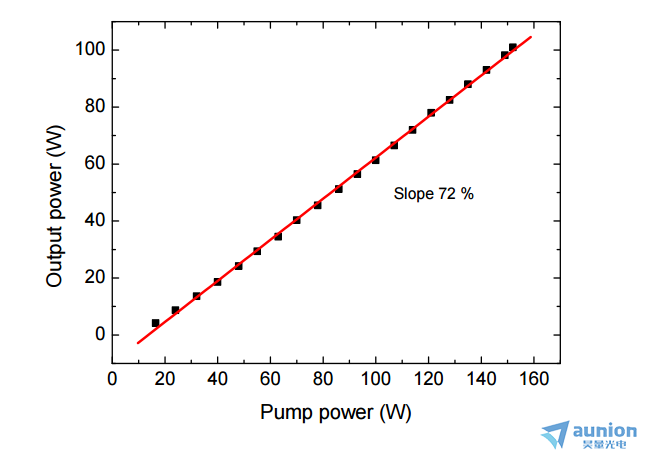

TG Module放大器参数效果展示:

输入信号:30mW,25MHz重频,40ps的脉冲光

输出激光:100W平均功率(见下图)



更多详情请联系昊量光电/欢迎直接联系昊量光电
