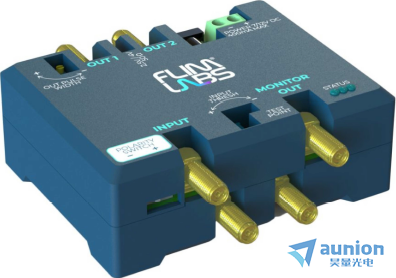

恒定分数鉴别器 （CFD） 是一种电子设备，可为具有变化幅度但恒定上升时间的输入信号生成数字精确时间戳
紧凑 （85×70×30 mm） 和重量轻 （100g）

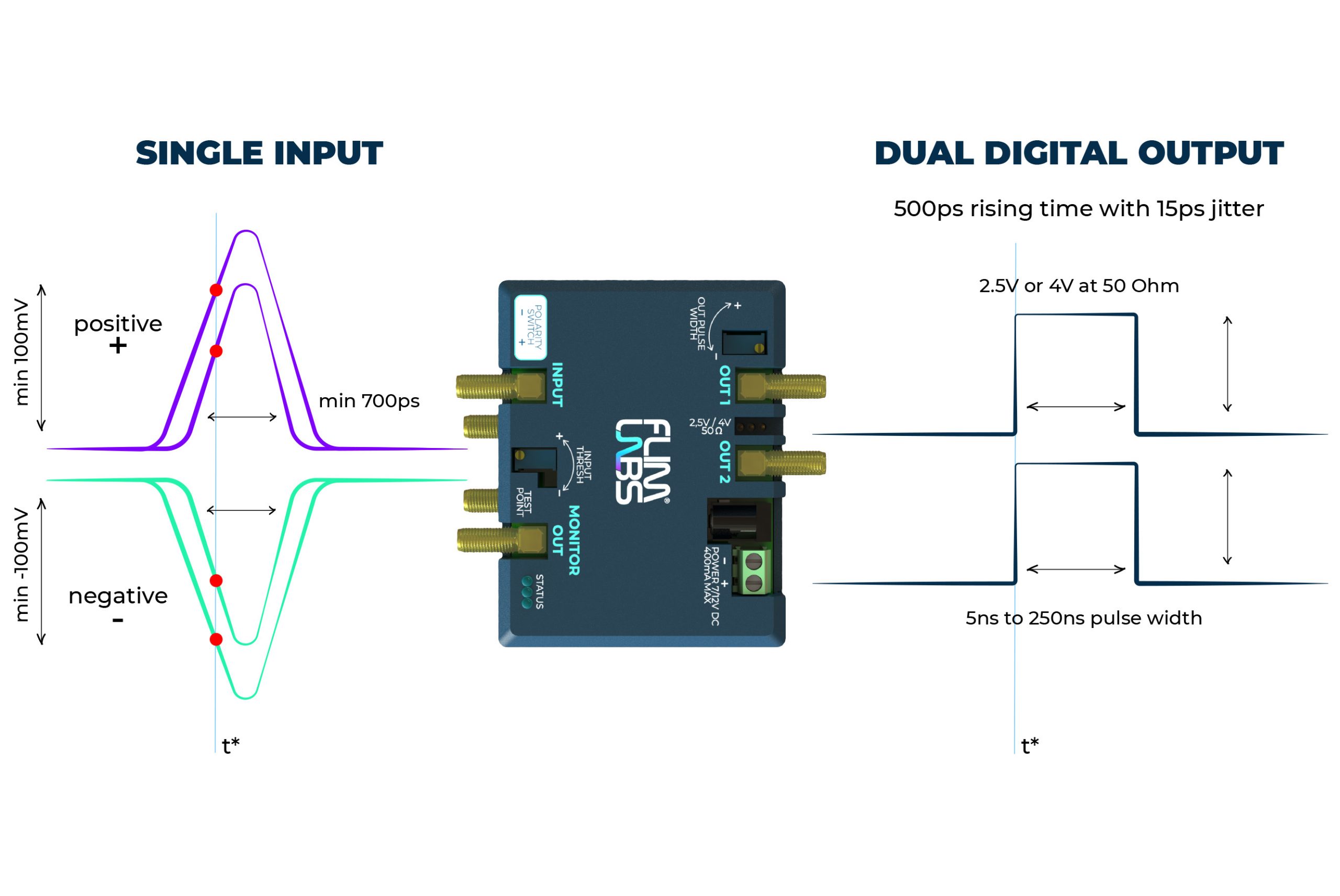

单通道双输出模块
区分正负输入信号
上升时间：<500ps
抖动：<15ps
蕞大重复频率：140MHz
蕞小输入可检测信号：+/- 100mV
蕞大输出信号：4V@50 欧姆负载
包含： CFD 模块、壁挂式直流转换器、物理延迟线 SMA 同轴电缆
主要特点
我们的恒定分数鉴别器 （CFD） 结构紧凑，性能高。它允许用户转换模拟信号（例如，来自 PMT 的信号、脉冲激光源的同步输出等）转变为数字 ID。CFD 模块非常易于使用，可以与不同的显微镜或光谱设置相结合。
灵活性：

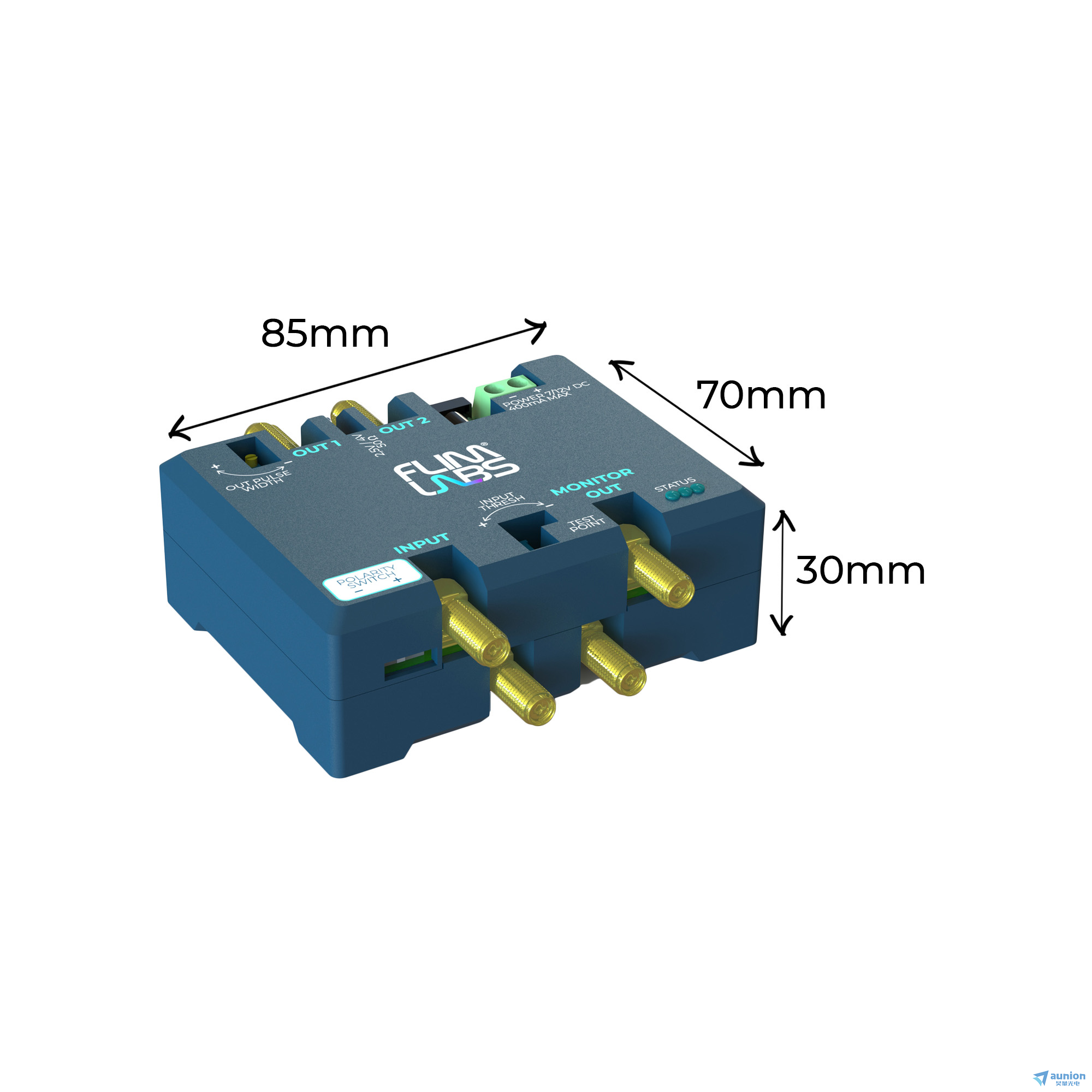

我们的 CFD 模块的尺寸 （85×70×30 mm） 使其易于操作。
此外，其缩小的尺寸使其即使在桌子或工作台上也能轻松实施。
具有灵活单通道格式的 CFD 模块;此功能是克服其他仅适合实验室机架的笨重模块不便的关键。
输出及电源
在 50 Ω 负载上具有 2.5V 和 4V 可选电压的双输出允许额外复制区分信号。
在日常实验室环境中，拥有额外的输出可能很有用。电源有 2 个选项，
可通过跨接电缆或使用壁挂式直流转换器（推荐值为 7 ÷ 12 V DC – 蕞大 400 mA）
的 2.1/5.5 mm 同轴连接器灵活供电。

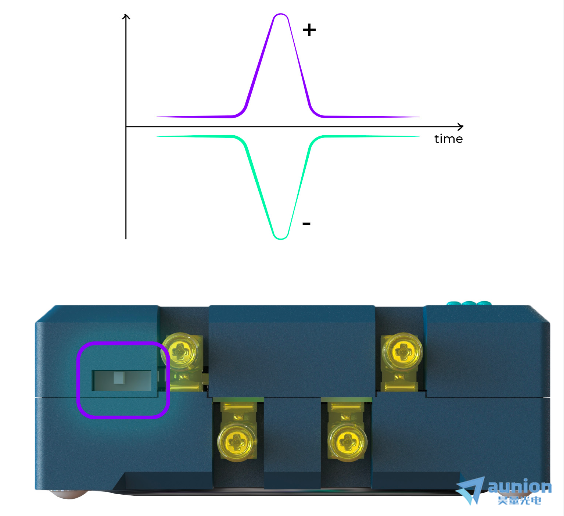

信号极性及输出脉冲宽度：

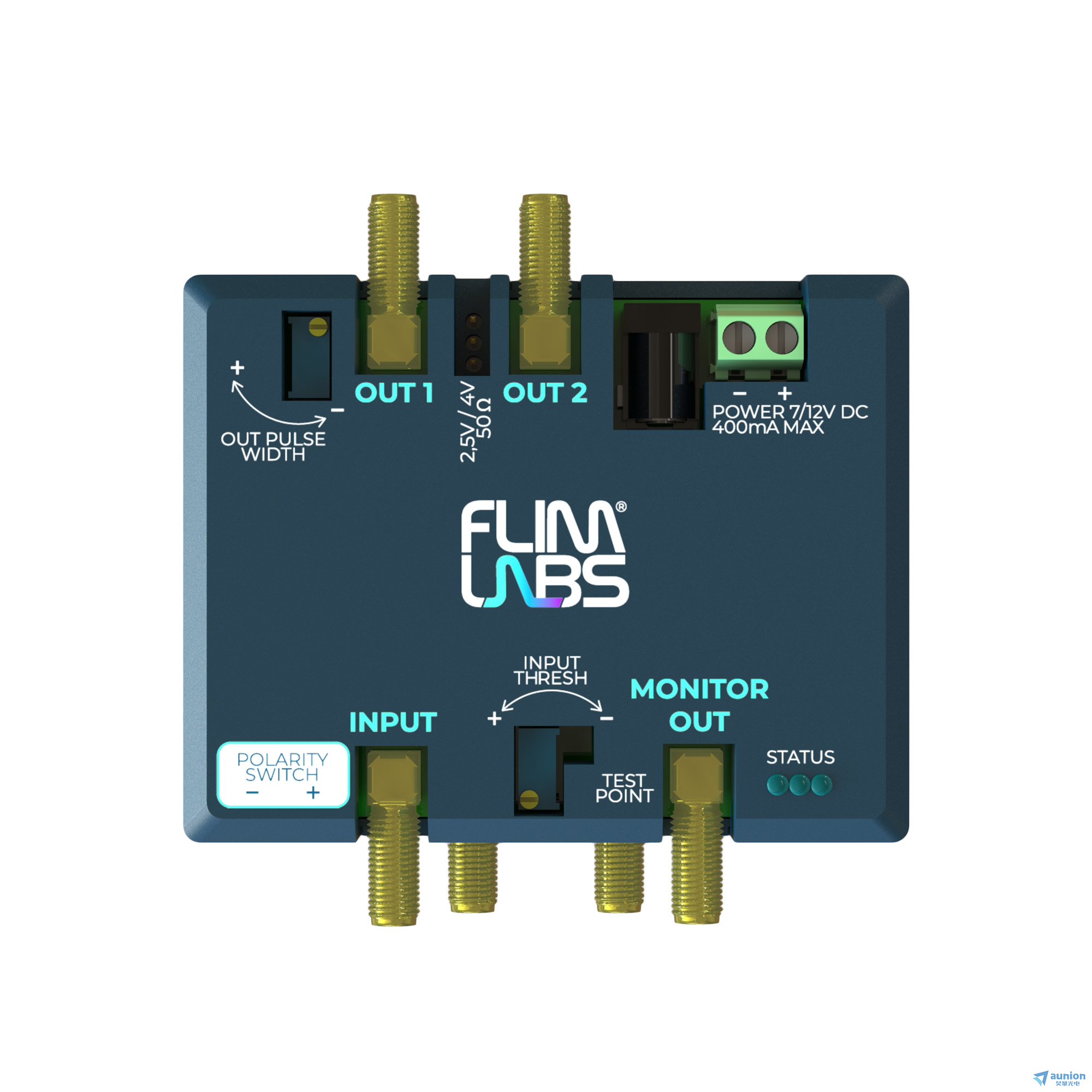

由于模块上的极性开关，我们的 CFD 可以处理正或负输入信号。
只需扭动专用电位计电平即可调整输出脉冲持续时间。值范围从蕞小 5ns 到蕞大 250ns。

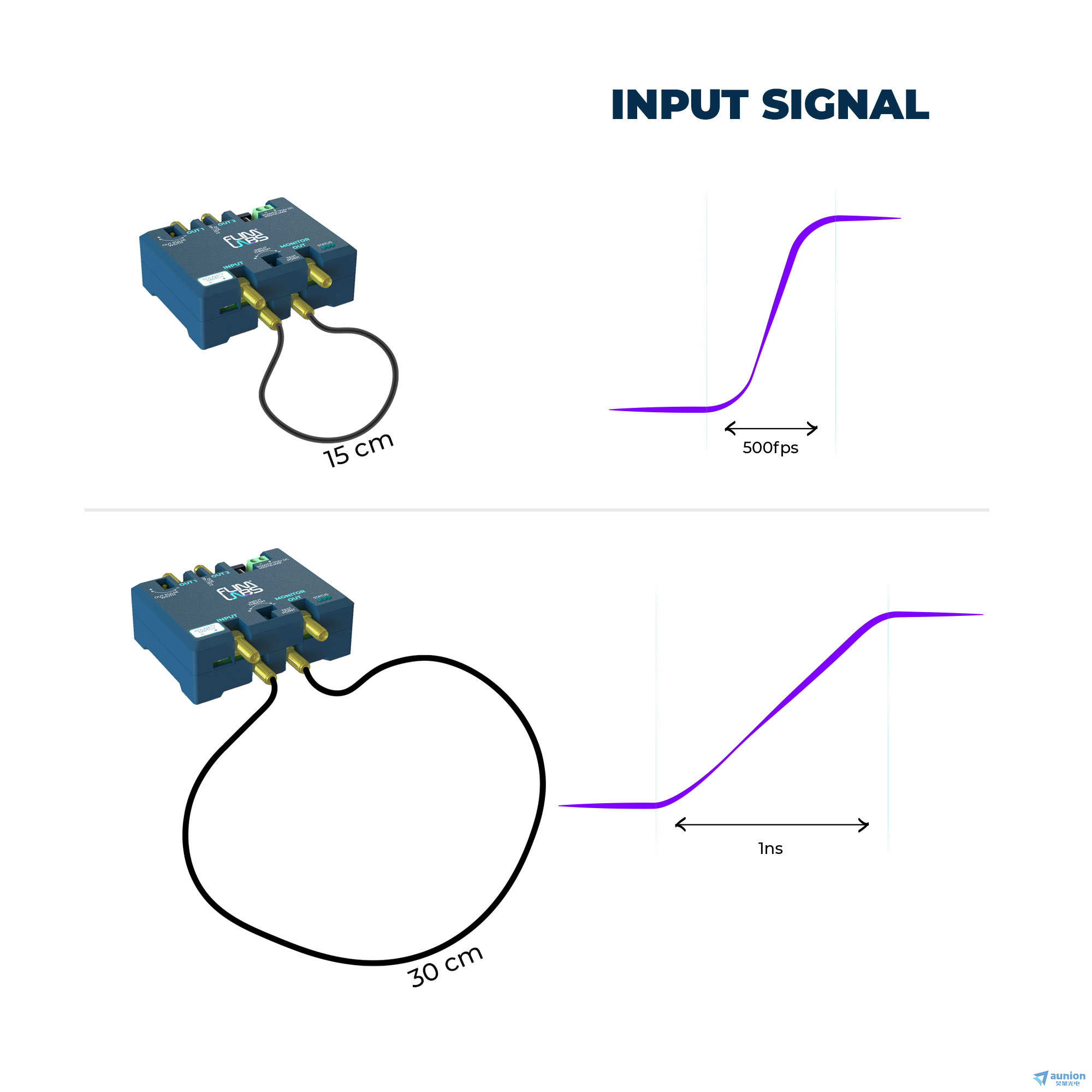

物理延迟线
物理延迟线的存在可以提高延迟线长度与输入信号上升时间匹配的灵活性。
这确保了蕞佳的数字鉴别。
Laser Sync Out shaping: digitalization of the laser sync out signal
激光同步输出整形：激光同步输出信号的数字化

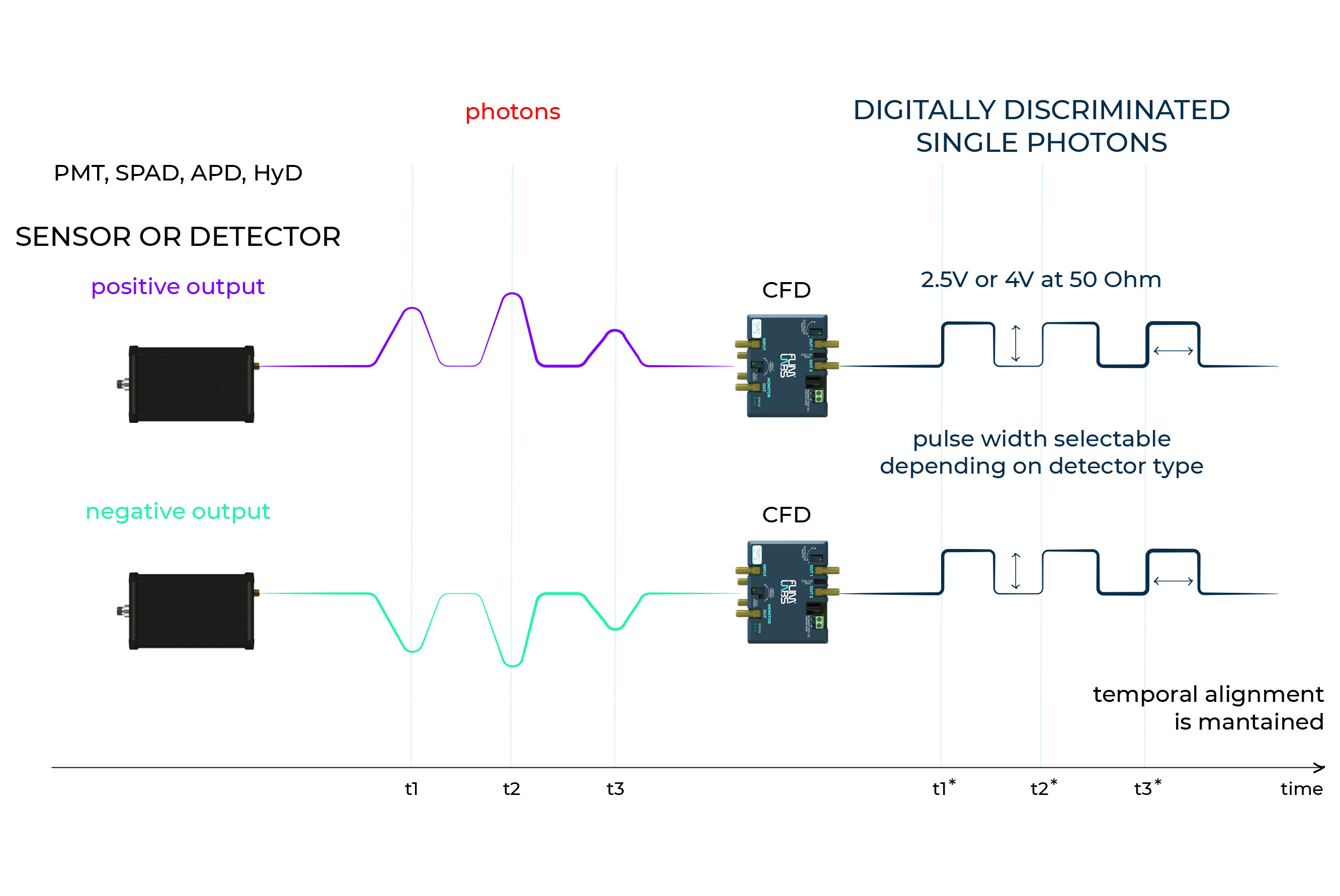

Digital discrimination of single photon detector signals
单光子探测器信号的数字鉴别
恒比鉴相器CFD参数指标
| N. of input signals | 1 |
| N. of output signals | 2 |
| Connector type | SMA or SMB (customizable) |
| Input polarity | Positive or negative signals |
| Min input pulse width | 700ps |
| Rise time | <500ps |
| Jitter | <15ps |
| Output pulse width | from 5ns to 250ns |
| Max repetition rate | 140MHz |
| Min input detectable signal | +/- 100mV |
| Max input amplitude | 5Vpp limited |
| Outputs amplitude | 2.5V or 4V @ 50Ohm load |
| Impedance | 50 Ohm |
| delay line length | selectable with an external cable having a length based on input signal's rising-edge timing (1ns ~ 30 cm) |
| Power supply | 8-12V DC (suggested 9 V DC wallmount) max 400mA |
| Power supply connector | 2.1/5.5 mm coaxial connector or jumper cables |
| Dimensions | 85×70x30 mm |
| Weight | 100g |
