高速、超高分辨率光谱仪(8pm)

超高分辨率、高速采集、紧凑型光纤光谱仪!世界上首款可实时测量的超高分辨率光谱仪!

所属类别:光谱仪 » 光纤光谱仪

所属品牌:法国Resolution Spectra公司

负责人姓名:步工(Bland)

电话:186 2112 8645 邮箱:yuanshou-bu@auniontech.com


高速、超高分辨率光谱仪(0.008nm)

超高分辨率、高速采集、紧凑型光纤光谱仪!世界上首款可实时测量的超高分辨率光谱仪--ZOOM Spectra



ZOOM Spectra是一款世界首创的可以同时实现高速测量和高分辨率测量的紧凑型光纤光谱仪,分辨率最高可达到~5pm(0.008nnm),探测速率30kHz(实时测量)。广泛用于监视连续、脉冲激光,以及观察传统光谱仪不能解决的识别模式或物理现象。

关键字:超高分辨率光谱仪,超高分辨率光纤光谱仪,高分辨率微型光纤光谱仪,高分辨率小型光纤光谱仪

主要特征
高分辨率(>50,000)
波长范围:630-1070nm
高速测量能力(30kHz)
触发选项
无需校准
界面友善
体积小巧

主要应用
激光模式监控及测量
基础研究
工业集成以及嵌入式应用


Specs

Wavelength range

630 to 1070nm

Wavelength bandwidth one measurement

at 630nm:5nm

at 1070nm:14nm

Optical Spectral Resolution

5-15pm/0.2cm-1/6GHz

Corrected linearity

>99.6%

Aperture

Single mode fiber N.A. 0.12

Camera Signal-to-noise ration

340:1

Absolute accuracy

0.001nm

Input power range

10nW-600uW

Wavelength Calibration

Factory calibration of 3 bandwidths or more

Integration time

320ns to 2s (32ns ste)

Maximum Measurement rate

30kHz

A/D resolution

12-bits

Dimensions

8.3cm*8.6cm*12.6cm

Power consumption

12W-500mA@24VDC

Communication

Gigabit Ethernet compliant GigE Vision  standard with GenICam SFNC standard

Fiber connection

FC/APC

FUNCTIONALITIES

Start and stop continuous acquisition

ü

Rafale mode

ü

Dark measurement

ü

Unit change(nm, cm-1, THz)

ü

Output Data

Ascii, bmp, svg

Standard graphical utilities

Zoom, marks,…

Peak detection option

ü

Trigger option

Internal and external presets or  configurable trigger mode(3 inputs, 2 outputs)

Interface with Vis Labview

ü

Compatible with 2U rack

ü



应用案例1:可调谐激光器测量
对于可调谐激光器(DFB,DBR,OPO,ECL,等等)研发和执照,其模式/线宽测量与监控,波长调谐范围测量,伴生波长检测等测量是至关重要的。
AUZMS高速高分辨光纤光谱仪能让您:
    更加了解您激光光源的光谱特性,
    能够使得你致力于光源控制和应用,
    进行实时测量,

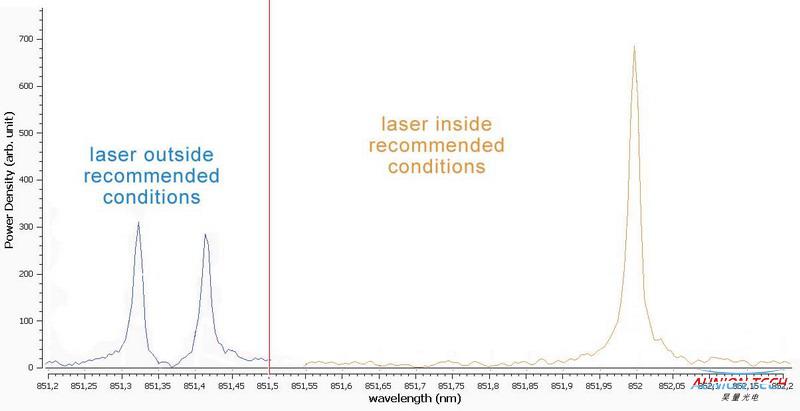

上图为852nm可调谐激光器二极管(DFB)。探测激光的模式和可操作范围


应用举例2,激光模式/光谱稳定性控制。
对某些应用,例如拉曼频谱分析要求激发光源谱线高度稳定性。AUZMS高速高分辨光纤光谱仪可以帮助您实现:
    寻找激光最佳工作点
    控制及记录激发光源的稳定性
    非常稳定的测量

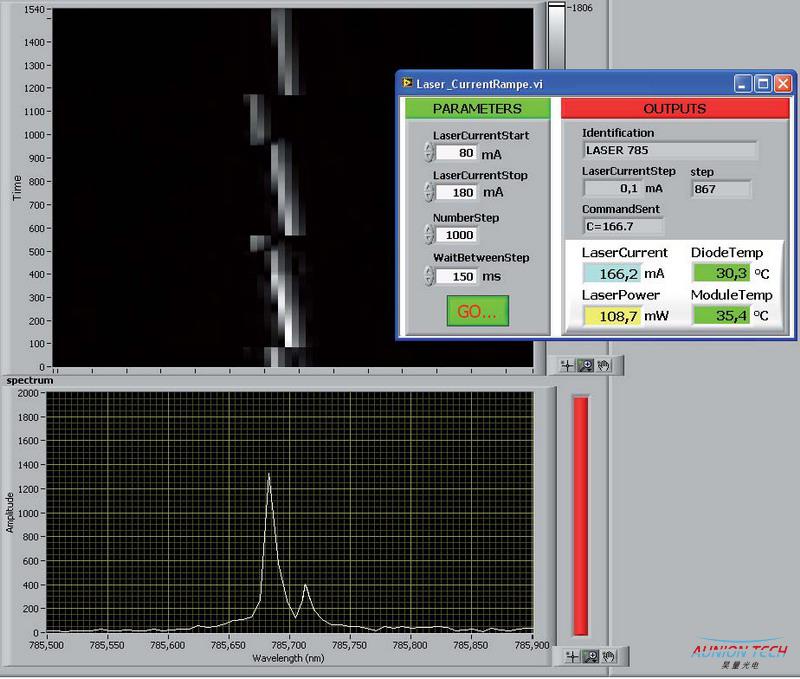

上图为785nmDPSS激光器测量。启动程序为自定义的LabView可视化界面。上边为频谱的变化情况,包括跳模。下边为现在的频谱,激光器还没有稳定在单个模式



应用举例3,光源光谱纯度测量
AUZMS高速高分辨光纤光谱仪可用于对多模的光源进行光谱纯度测量,广泛应用于单模/多模激光二极管,VCSELs(垂直腔激光器)等激光器的研发、质量控制、过程控制等领域。

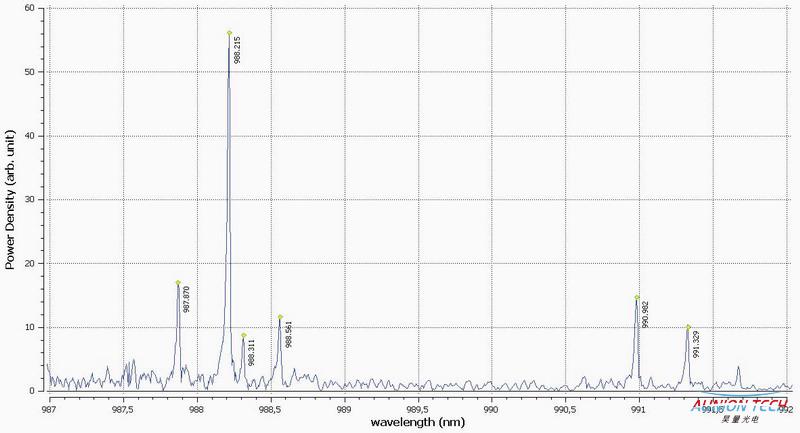

上图为多模激光二极管几个模式的光谱图。



应用举例4,光纤布拉格光栅/体布拉格光栅测试
控制布拉格滤波器和布拉格反射镜的光谱选择性
测试基于光纤布拉格光栅/体布拉格光栅的光学/激光系统
光纤光栅解调仪测量

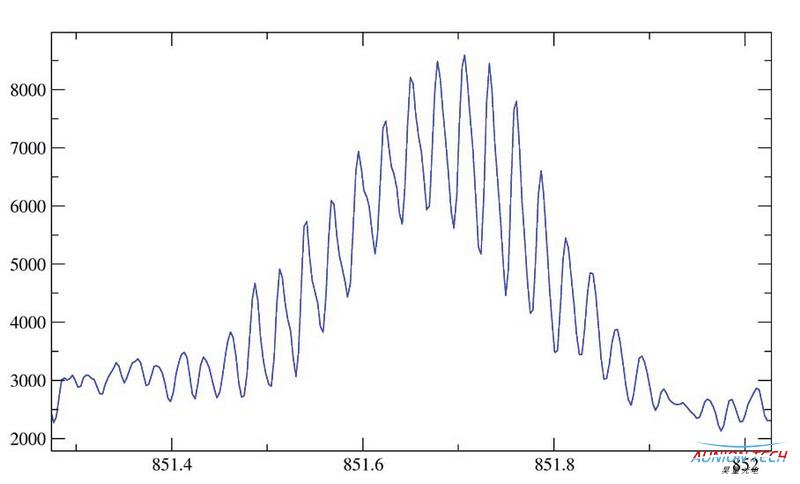

上图为对由两个中心波长为851.75nm、相隔8mm的光纤光栅组成法布里-伯罗腔的测试结果。频谱显示的是一个宽带光源。



视频一:操作演示




视频二:VCSEL在电流变化下的纵模变化监控结果


相关案例:
1. VCSEL激光器模式监控和测量:

http://www.auniontech.com/n/document/v_1366687144.html


FAQ

如下是ZOOM Spectra 光纤光谱仪的主用应用介绍

application of ZOOM Spectra-.pdf




如下是ZOOM Spectra常见问题

FAQ of ZOOM Spectra.pdf




关于Stationary-wave integrated Fourier transform spectrometry (SWIFTS)的文献

Wavelength-scale stationary-wave integrated Fourier transform spectrometry - Nature Photonics.pdf



如下是ZOOM Spectra光纤光谱仪技术白皮书

http://www.auniontech.com/n/document/v_ZOOM_Spectra.html
