双频DFB激光器(连续太赫兹泵浦源/激励源)

  • 双频DFB激光器(连续太赫兹泵浦源/激励源)
双DFB半导体激光器(连续太赫兹泵浦源/激励源)

所属类别:X射线 | THz产品 » 太赫兹源

所属品牌:

产品负责人:

姓名:王工(Karl)

电话:186 1603 9606(微信同号)

邮箱:kangjun-wang@auniontech.com

双DFB半导体激光器(连续太赫兹泵浦源/激励源)

此连续太赫兹波的双DFB可调谐半导体激光器,基于光子混频产生连续太赫兹波原理,集成双DFB半导体激光拍频叠加,并利用两套反馈回路分别控制两个激光器的控制注入电流和温度,调谐并稳定激光器的波长,能够随意调谐拍频频率,调谐范围超过2THz,并可提供饱和吸收参考频率,完成超高精度频率稳定。


关键词:连续太赫兹源,太赫兹组件,光子混频连续太赫兹源,光外差连续太赫兹源,连续太赫兹发生器, 双DFB半导体激光器,连续太赫兹源, 双DFB可调谐半导体激光器, Twin DFB diode laser,光子混频太赫兹源


DFB半导体激光器(连续太赫兹源)



此连续太赫兹波的双DFB可调谐半导体激光器,基于光子混频产生连续太赫兹波原理,集成双DFB半导体激光拍频叠加,并利用两套反馈回路分别控制两个激光器的控制注入电流和温度,调谐并稳定激光器的波长,能够随意调谐拍频频率,调谐范围超过2THz,并可提供饱和吸收参考频率,完成超高精度频率稳定。

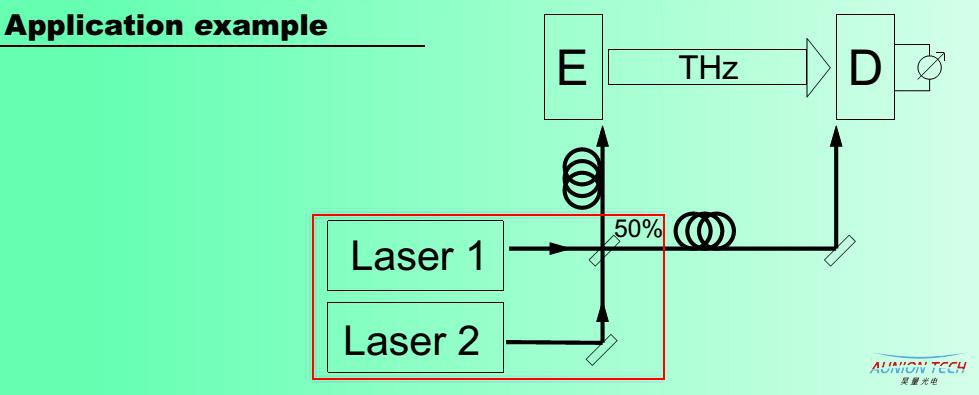

应用举例

外差法(光子混频)连续太赫兹源

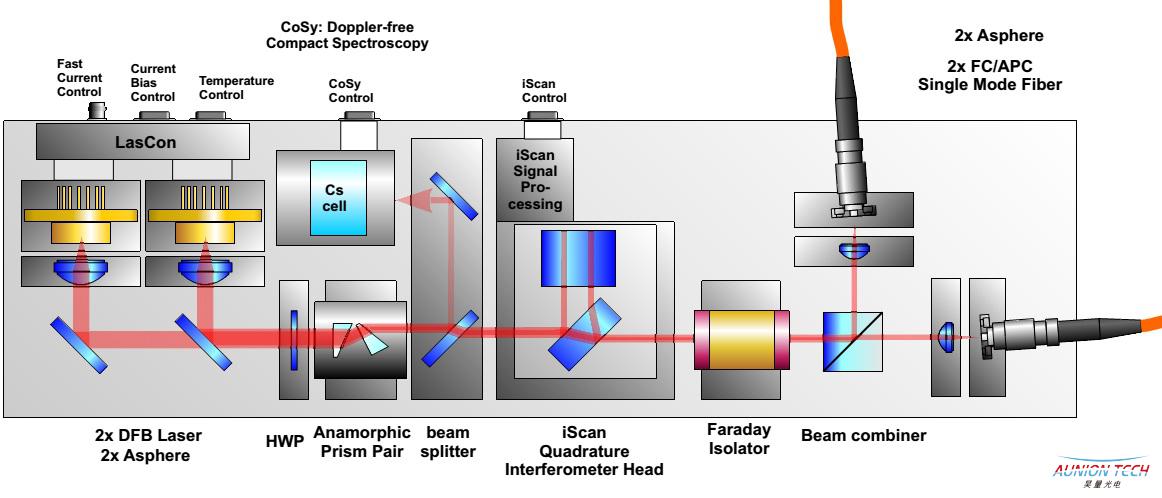

产品剖图



1. 两个分布反馈半导体激光器发射出的光束叠加,然后耦合进一对单模光纤中输出

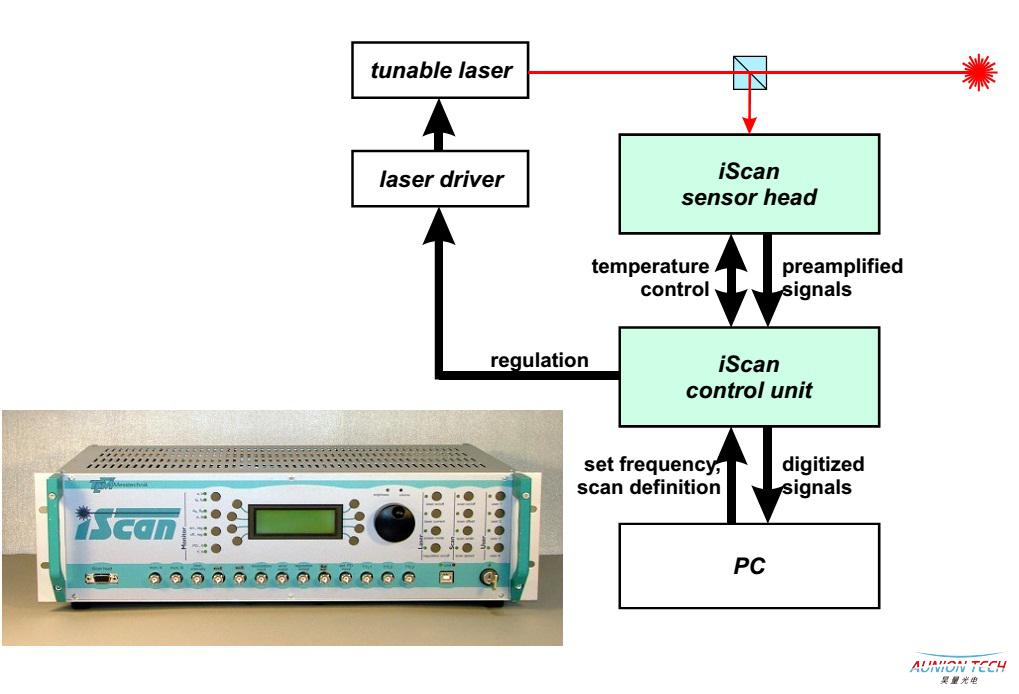

2.    每个激光器的波长通过一个iScan干涉测量头探测和控制

3.    iScan控制器包含反馈回路激光器注入电流和温度

4.    可添加一个饱和吸收光谱参考装置CoSy行频率稳定


驱动和控制电路:

驱动电路是包含在iScan控制器中的,它包含两套CCTC模块,每一个模块能控制一个半导体激光器的注入电流和温度。激光频率的调谐是通过改变电流(快速小幅调节)或温度(大范围)来实现的。


指标参数:

Laser data:

Wavelength:

selectable in the range 760nm 2740nm

Output power:

50mW per output at 853 nm

Tuning range:

typ. 1THz, (2THz at 853nm)

Frequency stabilization:

Frequency resolution:

1 MHz

frequency stability:

10MHz per 10min, 100MHz per 8hrs

(please note that absolute stabilization is   avaliable as an option)

Drivers:

Laser current range:

0..200mA (typ., others on request)

Laser temperatur range:

0..70°C

Housing (H x W x L):

laser:

100 mm x 250 mm x 400mm

driver:

132 mm x 482 mm x 340 mm
