超快液晶可变延迟器/液晶可变波片

世界上响应速度最快的连续可调真零级宽带半波液晶延迟器/波片!

所属类别:调制器/偏转器/滤波器 » 液晶相位延迟器/液晶光阀

所属品牌:美国Meadowlark optics公司

负责人姓名:陈工(Jason)

电话:185 1625 1865 邮箱:jiabin-chen@auniontech.com


超快真零级宽带半波液晶延迟器/波片(200微秒)

世界上响应速度最快的连续可调真零级宽带半波液晶延迟器/波片!


液晶可变相位延迟器(LCVR)由填满液晶(LC)分子溶液的透明液晶盒组成,可作为可变波片。透明盒壁的两个平行面镀有透明导电膜,可在液晶盒上施加电压。在未加电压的情况下,液晶分子的取向由配相膜决定,配相膜为有机聚酰亚胺镀膜配上摩擦角。加上交流电压后,液晶分子会根据所加电压的均方根值改变默认取向。因此,线偏振光束的相位差可通过改变所加的电压进行主动控制


关键词:液晶相位延迟器,液晶可变波片,Liquid Crystal Variable Retarder,LCVR, Meadowlark, 液晶波片,可变波片,可变延迟器,液晶调制器,液晶光阀,液晶开关


Meadowlark Optics的半波液晶延迟器(LCVR)利用向列型液晶盒作为可变波片。由于没有采用运动件设计,可实现微秒量级的响应时间。有四个常用波长范围的增透膜可选450-700 nm,650-950 nm,900-1250nm和1200-1700 nm。Meadowlark Optics延迟器的通光孔径有Ø9 mm,Ø17 mm和Ø40 mm可选。此外,Meadowlark Optics延迟器还提供温度稳定型。


这些液晶可变延迟器拥有精良的均匀性,低光损,低波长失真的特性。我们的延迟器也具有超快响应时间,可操作环境温度范围广,宽波长范围的优点。我们同样提供热稳定半波延迟器,具有更好的长期稳定性能。这些液晶可变延迟器拥有精良的均匀性,低光损,低波长失真的特性。我们的延迟器也具有超快响应时间,可操作环境温度范围广,宽波长范围的优点。我们同样提供热稳定半波延迟器,具有更好的长期稳定性能。



为了避免离子积聚损坏液晶层,液晶器件应该采用无直流偏置的交流方波电压信号进行驱动;我们要求使用2kHz的振幅可调方波电压信号来控制我们的液晶可调延迟器;我们的入门级控制器和四通道控制器均能满足上述驱动要求。


优势

l  主动控制入射光偏振态的可变波片

l  延迟范围:0 nm至λ/2

l  温度控制选项

l  可用波长范围:450 nm至1800 nm

l  微秒量级响应速度

l  精密无机械延迟控制

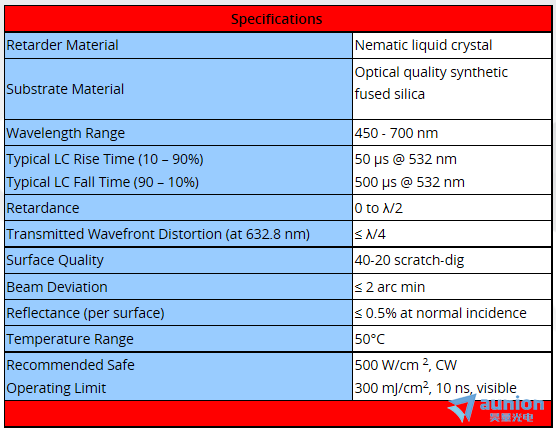

规格:


液晶延迟器转换时间:

液晶延迟器相比于没有运动部件的机械可变波片有更短的响应时间。液晶延迟器的响应时间与很多因素相关,一些是由生产过程决定的,一些事由用户决定的。

通常状况下,液晶延迟器从低双折射率到高双折射率的转换非常快。除此之外,工作温度越高,延迟器从一个状态到另一个状态的转换越快,这是由于高温下材料粘度的降低。

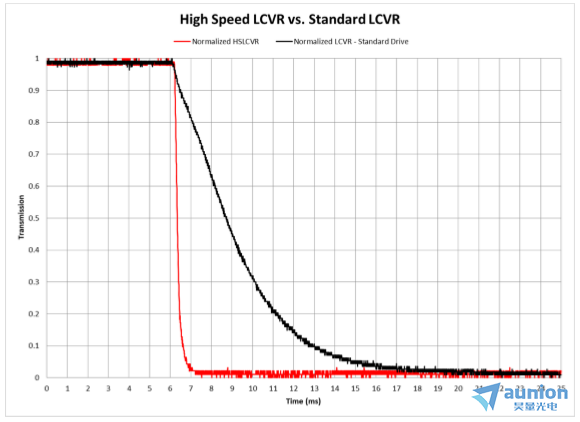

如下所示,加热液晶延迟器可使响应速度上升两倍之快。我们标准的液晶延迟器是设计在高达50摄氏度下工作,依然可以保持特定的延迟度。

响应时间同样与液晶延迟器的厚度、液晶材料的旋转粘度和介电各向异性成比例。然而,由于每一个变量都回影响其他工作参数,我们的液晶延迟器是优化整体性能的设计,且更强调响应时间。我们同样提供优化优化某种性能的定制延迟器,例如更快的液晶延迟。详情请联系info@auniontech.com。


注:图表中Rise表示从λ/2- 0 (0-10V rms)Fall表示从0-λ/2 (10V rms 0)


延迟性能数据:

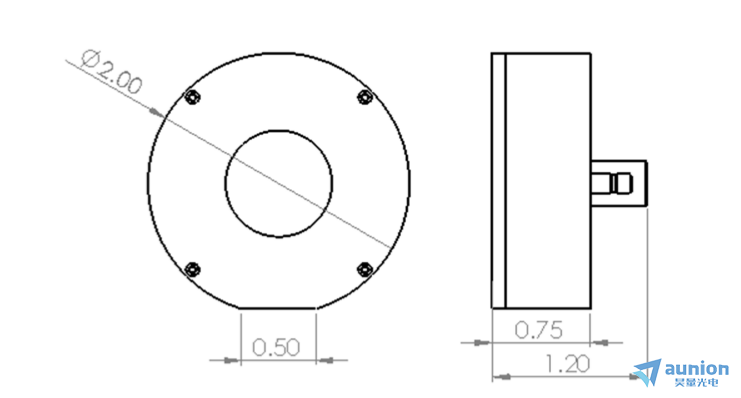

尺寸大小:


产品订购信息:
