Alpao高速闭环自适应光学系统

Alpao高速(2kHz)、大波前调制量(80微米)闭环自适应光学系统

所属类别:空间光调制产品 » 可变形反射镜

所属品牌:法国Alpao公司

负责人姓名:胡工(Tim)

电话:185 1673 5322 邮箱:yongkang-hu@auniontech.com


Alpao高速闭环自适应光学系统

Alpao高速(2kHz)、大波前调制量(80微米)闭环自适应光学系统

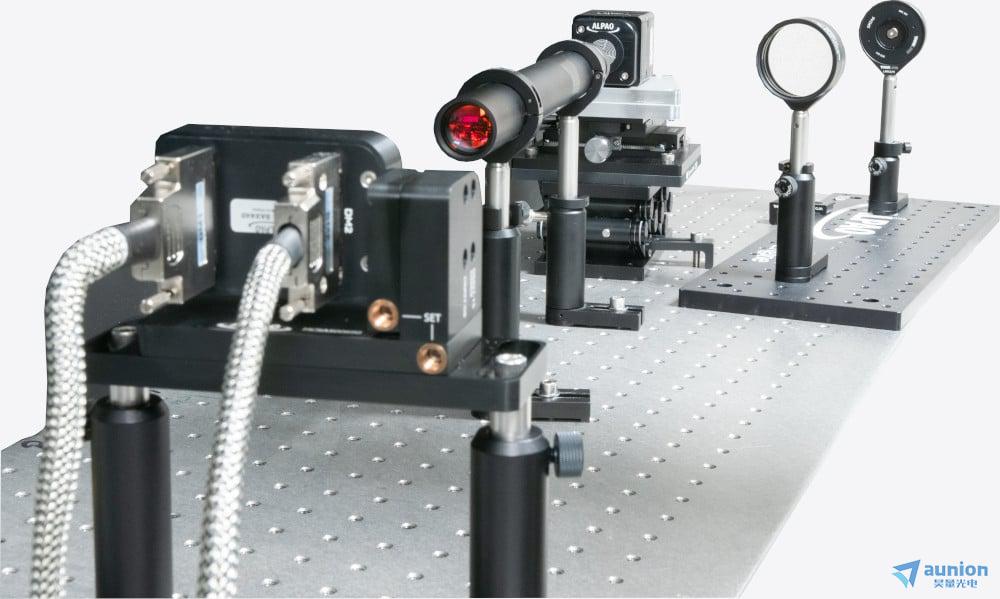

Alpao高速闭环自适应光学系统集成了Alpao的高速、大波前调制量、高线性度连续反射面变形镜、高精度Shack–Hartmann哈特曼波前传感器以及Alpao领先的自适应光学系统控制软件,其非常适合于天文、自由空间激光通信、多光子荧光显微镜等方面的应用。


关键词:Alpao变形镜,Alpao Deformable Mirrors, Alpao DM, Deformable Mirrors, 可变形反射镜,  变形镜,High Speed Closed Loop Adaptive Optics System, 高速闭环自适应光学系统, WFS, Wavefront Sensor,波前传感器,哈特曼波前传感器,Shack–Hartmann WFS, 自适应光学天文望远镜,Adaptive Optics TelescopeMEMS deformable mirror, 微机电系统变形镜


Alpao是一家从法国著名的格勒诺布尔约瑟夫•傅里叶大学独立出来的公司,其主要致力于开发使用电磁驱动器的高速、高线性度和大波前调制量连续反射面变形镜,其产品广泛用于天文、自由空间激光通信、眼科、多光子荧光显微镜和下一代高端半导体设备等应用,与欧洲南方天文台(ES0)、霍华德·休斯医学研究所(HHMI, Betzig)与罗切斯特大学在自适应光学天文望远镜、多光子荧光显微镜及眼科应用上面取得了异常丰硕的研究成果。从2010年开始,上海昊量光电设备有限公司与Alpao建立了非常紧密的合作关系,旨在为国内的研究机构提供最先进的自适应光学解决方案。

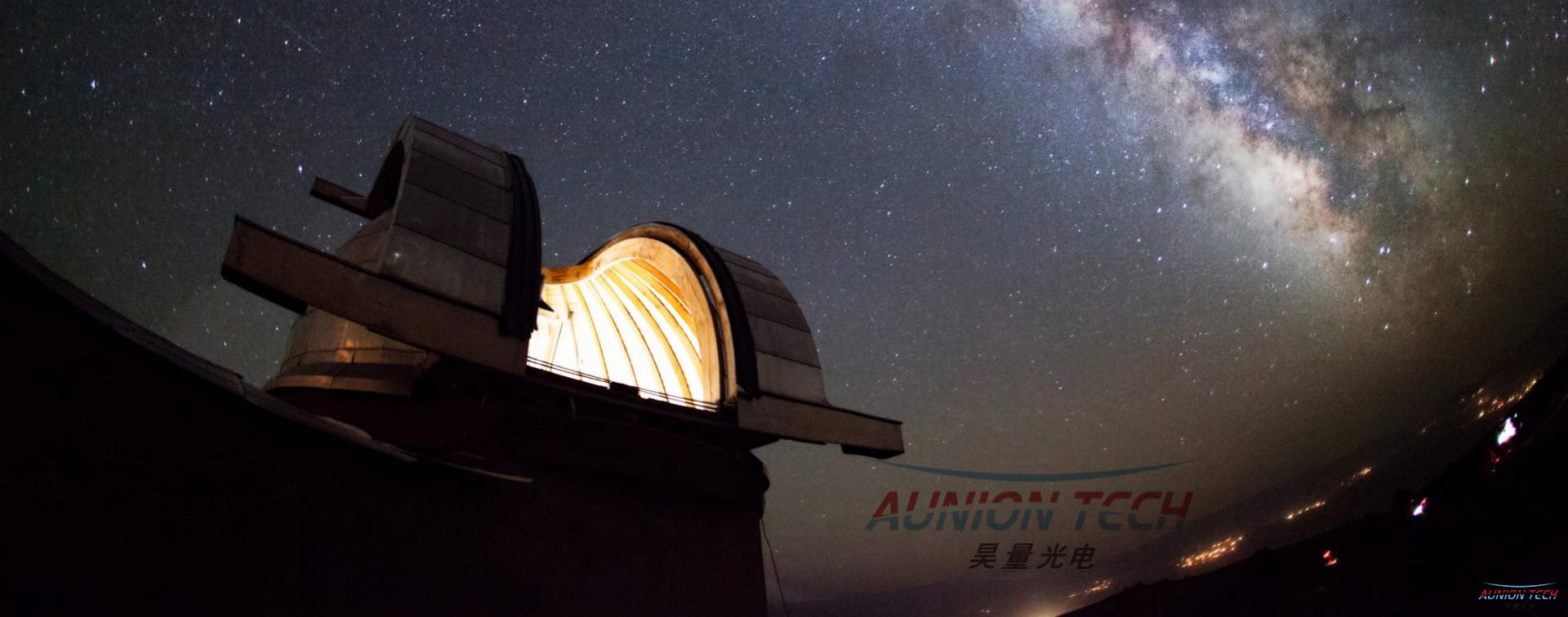

Alpao高速闭环自适应光学系统集成了Alpao的高速、大波前调制量、高线性度、连续反射面变形镜,高精度Shack-Hartmann哈特曼波前传感器以及Alpao领先的自适应光学系统控制软件,其非常适合于天文自适应光学望远镜、自由空间激光通信、多光子荧光显微镜等方面的应用。




核心优势:


1.     高速闭环自适应系统控制软件

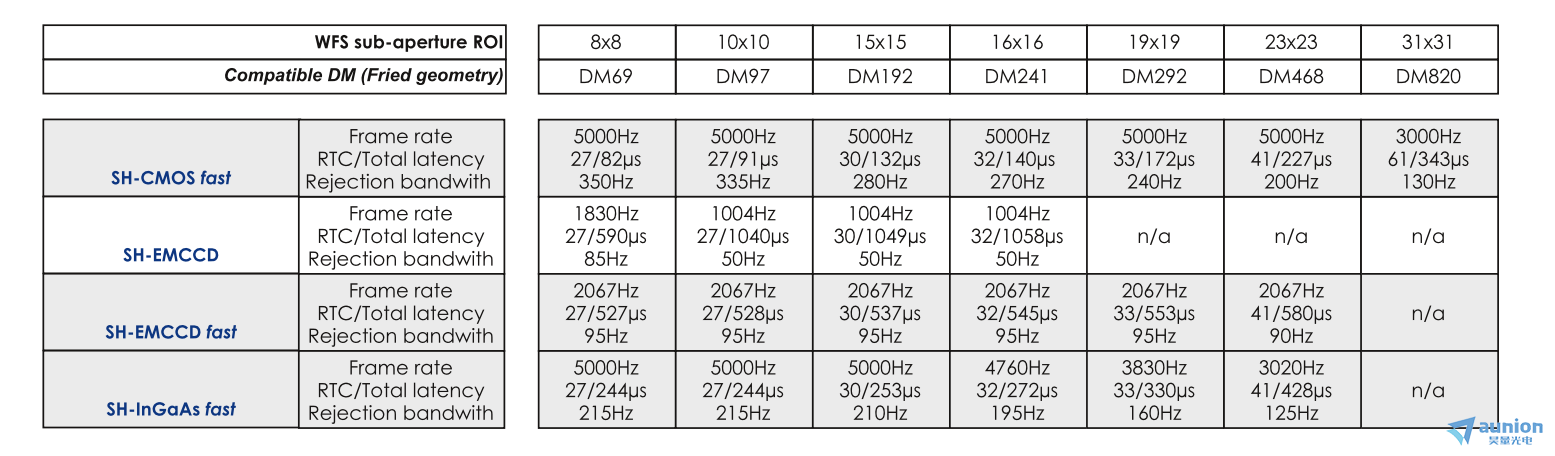

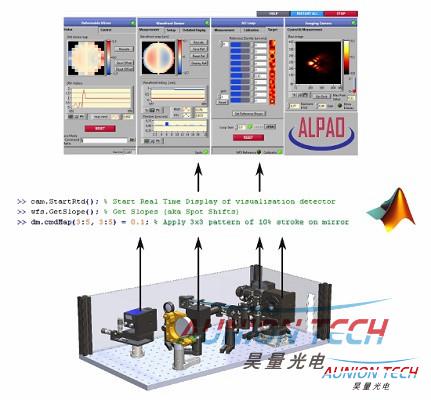

Alpao标准版闭环自适应光学系统控制软件基于Matlab编程环境,其开放式、模块化架构支持用户快速高效地将Alpao自适应系统集成到相关应用系统。同时,凭借Alpao先进的闭环自适应光学系统控制算法,可支持高达时延小于1ms, 800Hz的闭环带宽。


•为了满足特殊应用的需求,Alpao的超高速版本闭环自适应光学系统控制软件可支持高达2kHz,时延<200μs的闭环带宽。其基于Alpao的采用汇编编程语言驱动的、具有并行计算能力Real Time Computer

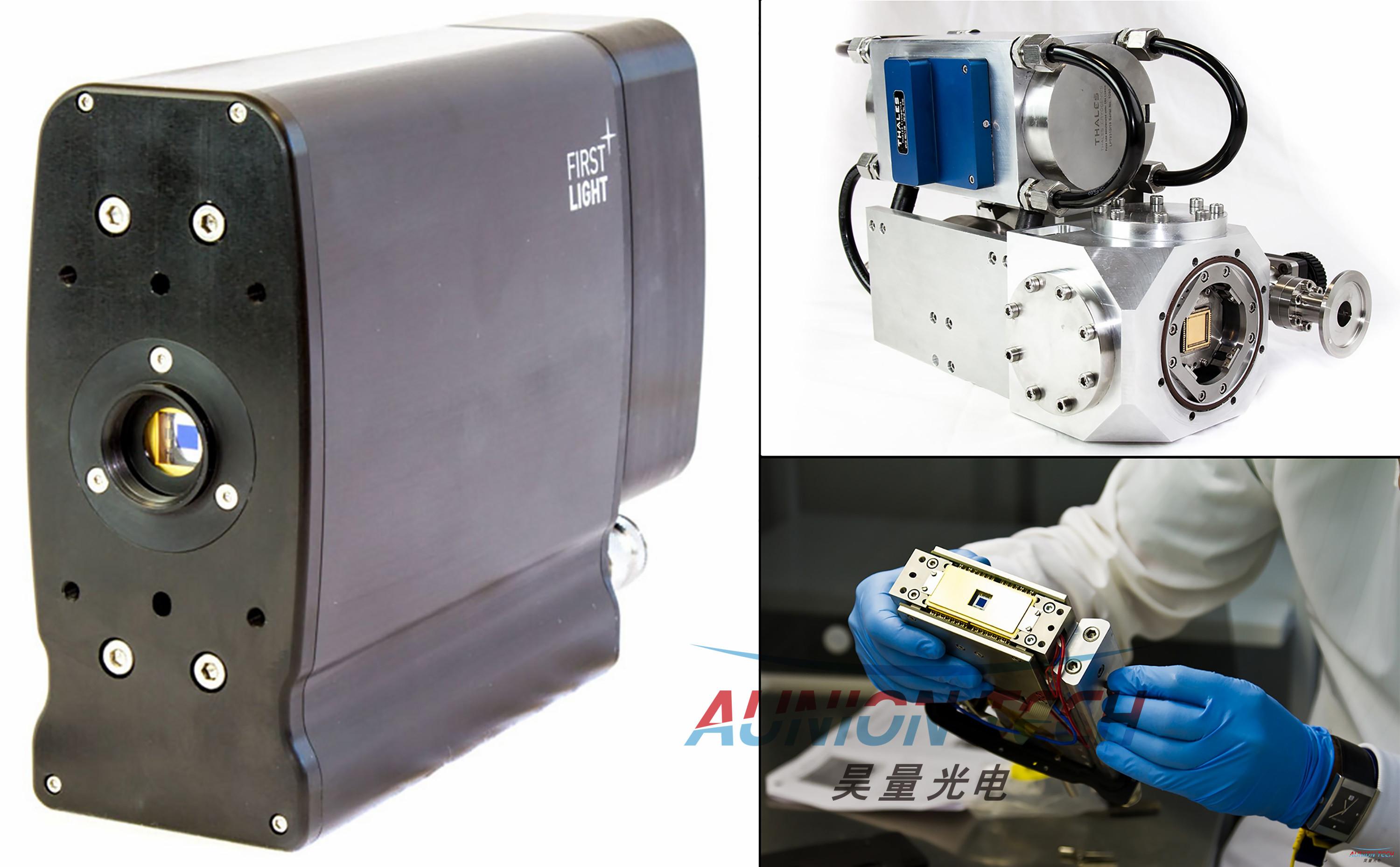

2.     基于First Light Imaging SAS公司亚电子级超低读出噪声、高速EMCCD C-RED (1.3 to 2.5μm)OCAM²K哈特曼波前传感器


320x256全分辨率下高达3500Hz的帧频


<1e-亚电子级超低读出噪声


•可提供从可见光到短波红外的高速闭环自适应光学系统解决方案


3.可提供入门级高精度、高性价比、100Hz闭环带宽自适应光学系统。



波前传感器


HASO4   First

WFS-VIS

探测器类型

CCD

EMCCD

探测器面积

3.6x4.6mm2

3.1x3.1mm2

量子效率


>90%

帧频

100Hz

1004Hz

微透镜阵列

32x40

23x23

绝对精度

~λ/100 rms

λ/20 rms

重复性

<λ/200 rms

10nm rms

可用波长范围

400-1100nm

250-1100nm

接口类型

USB3.0

Camera Link



变形镜:


DM69

DM88

DM97-08

DM97-15

DM241

DM277

DM468

DM820

驱动器数目

69

88

97

97

241

277

468

820

通光口径(mm

10.5

20.0

7.2

13.5

37.5

24.5

33.0

>45.0

驱动器间隔(mm

1.5

2.5

0.8

1.5

2.5

1.5

闭环面形质量

7.0nm RMS

倾斜波前调制量(PtV

60μm

40μm

80μm

60μm

40μm

15μm

建立时间(at +/-10%

800μs

1.6ms

800μs

1.6ms

500μs

非线性误差

<3%

镀膜

Protected Silver

工作温度

-10-35 °C



下面的视频是California State University NorthridgeDr. Ren Deqing

采用AlpaoDM69DM97-1组成自适应光学天文望远镜对太阳表面的观测结果:
