可调谐液晶滤波器/LCTF

半高宽可选、高偏振透过率、亚纳米调谐分辨率液晶可调谐滤波器

所属类别:调制器/偏转器/滤波器 » 光学可调谐滤波器

所属品牌:美国Meadowlark optics公司

负责人姓名:陈工(Jason)

电话:185 1625 1865 邮箱:jiabin-chen@auniontech.com



半高宽可选型可调谐液晶滤波器

半高宽可选、高偏振透过率、亚纳米调谐分辨率液晶可调谐滤波器


Meadowlark Optics半高宽可选、高偏振透过率、亚纳米级调谐分辨率液晶可调谐滤波器基于Meadowlark Optics领先的宽光谱窄带可调谐滤光片技术,其可配合Meadowlar Optics控制软件FilterDRIVE在Narrow (12nm), Medium (24nm), Wide (39nm)三个不同半高宽度下实现宽光谱可调谐滤光操作,即中心波长(CWL)可调谐,范围从420 nm到730 nm,并且用户可以设定窄带、中等带或宽带的带宽选项。


半高宽可选型可调谐液晶滤波器属于Lyot/Solc型可调谐滤波器,其允许用户从420 nm到730 nm之间任意波长的切换。除此波长可调谐之外,此滤光片也允许用户在每个中心波长选择不同的半高宽度;选择宽的半高宽度可以增加来自宽带光源的光透过率,而窄的半高宽度只能透过来自宽带光源的少数波长的光。


所有Meadowlark Optics可调谐液晶滤波器均配有控制器以及控制滤光片所必需的软件,控制器支持使用C++、Matlab和LabVIEW三种开发工具对其进行自定义操作,极大地增强了半高宽可选型液晶可调谐滤光片的扩展性。为了满足不同应用的需求,我们提供针对半高宽、光谱范围和通光口径等参数的定制化交付。


关键词:液晶可调谐滤波器,液晶可调谐滤光片、带宽可选型液晶可调谐滤光片、可选带宽型液晶可调谐滤光片、LCTF、Selectable Bandwidth Tunable Optical Filter、液晶可调谐滤光器、Liquid Crystal Tunable Filters、Tunable Optical Filters、Liquid Crystal Tunable Bandpass Filters、液晶可调谐带通滤光器、可调谐滤光片,液晶滤波器,液晶可调滤波器


半高宽可选型可调谐液晶滤波器提供三种机械接口:

8-32(M4)螺孔,用于安装接杆

1/4”- 20螺孔

M3螺孔,笼式系统接口(Cage system interface)

C-mout接口,用于连接相机


优势:

半高宽可选(12 nm, 24 nm, 39 nm)

超高偏振透过率(5 – 60%)

C-mount接口

波长可调谐精度(0.1 nm)

多种控制接口(USB, RS232)

非机械,无振动

可扩展性高

切换时间小于100ms


应用:

遥感

天文

文档识别

高光谱成像

荧光显微镜

生物/化学成像

药物研发



三种不同半高宽设定对比:

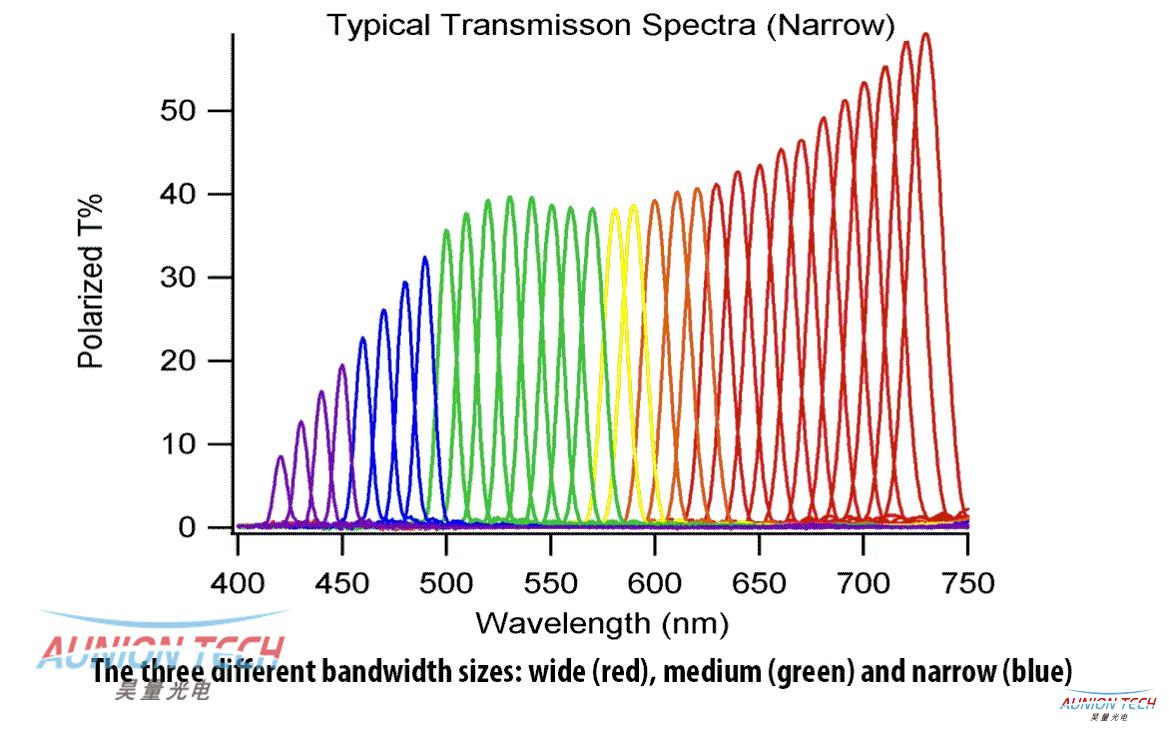

典型光谱偏振透过率(窄带12 nm下测定):

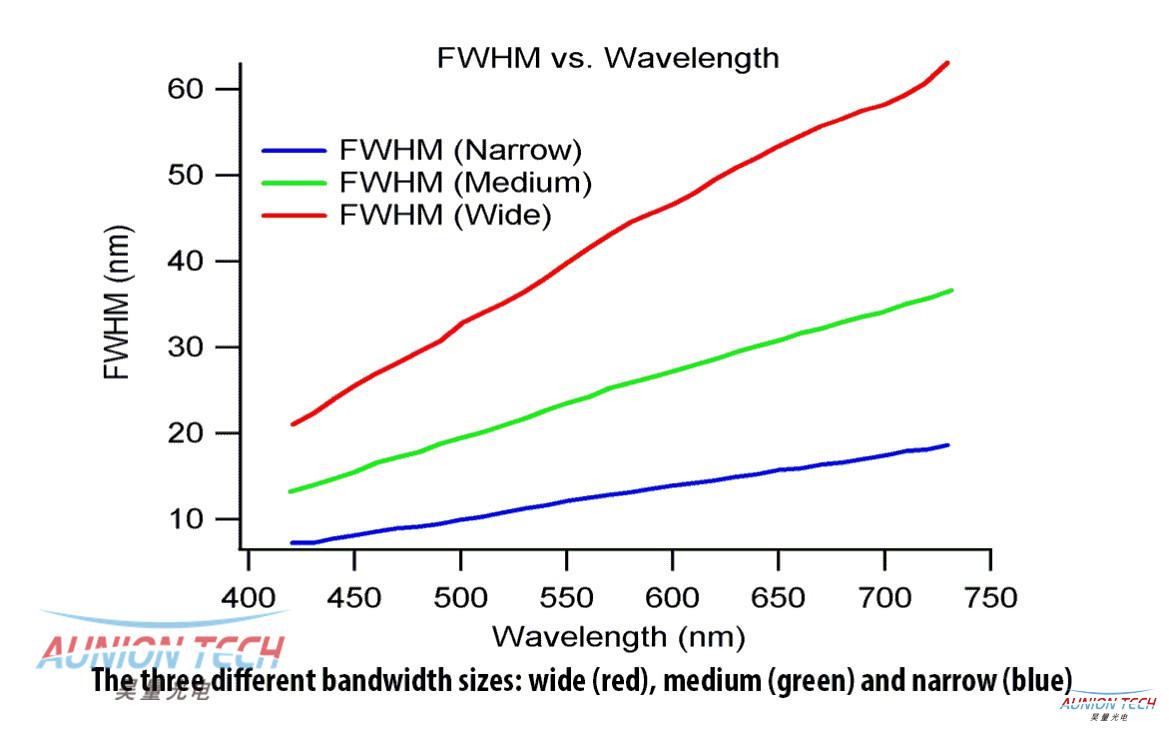

不同波长下的半高宽:



软件操作界面:

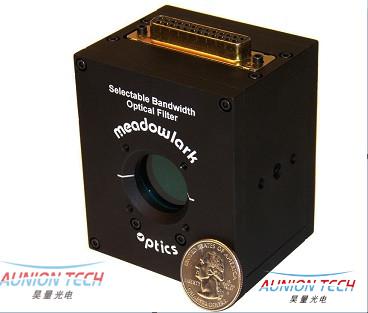

实物图:

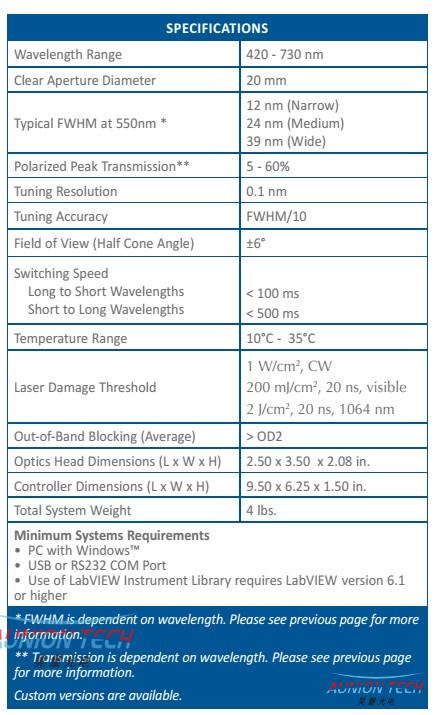

规格:

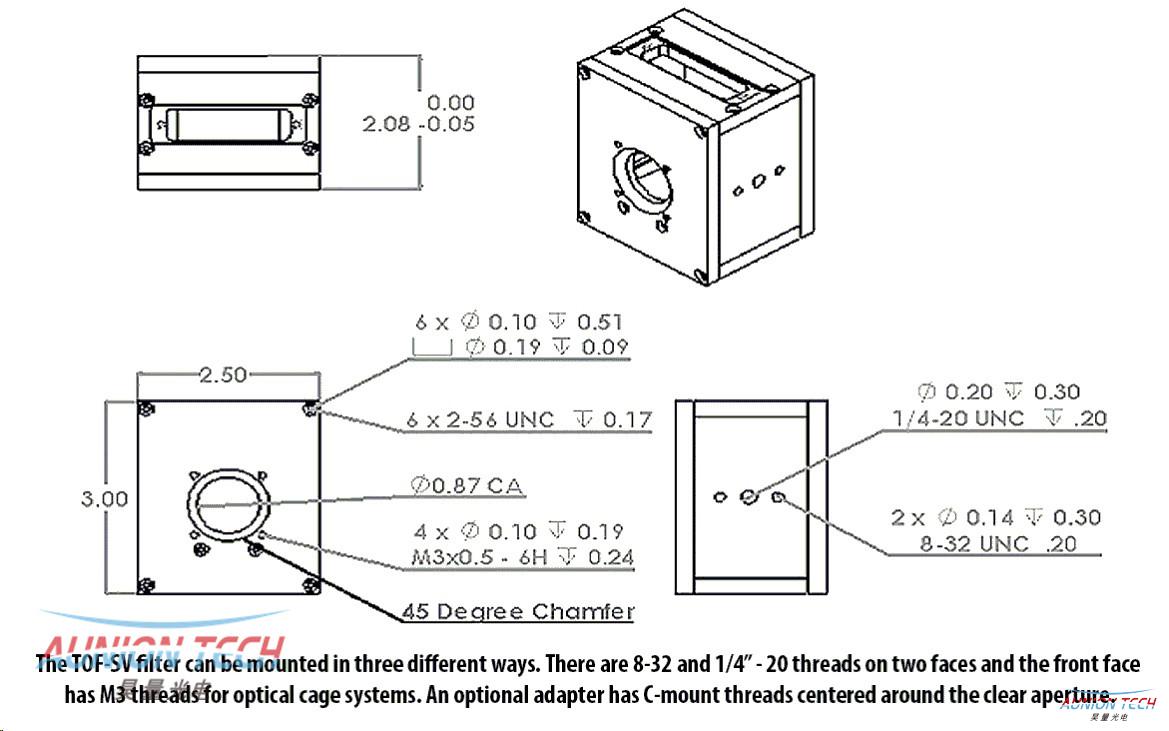

尺寸:
