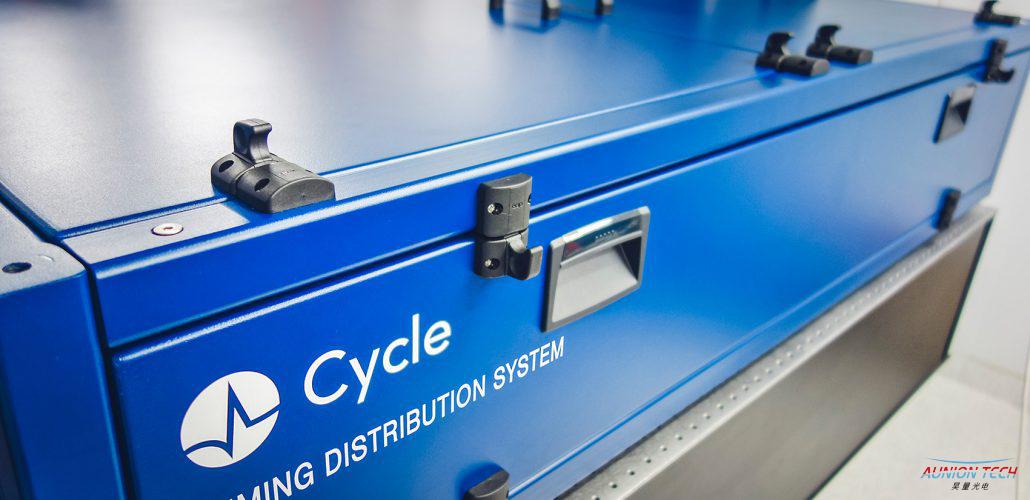

时间分配和同步系统TDS

时间分配和同步系统TDS可以实现远程位置之间的高精度定时。该系统采用锁模激光器(也就是光学主控振荡器)产生的超低噪声脉冲序列作为定时信号。光学主控振荡器的定时信号通过光纤定时链路从中心位置传输到多个终端站,这些终端站的传输延迟由平衡的光学交叉相关器稳定。无论是超高速激光器还是微波源,都可以与Cycle公司TCBOCBOMPD紧密同步到每个稳定光纤链路的末端。一个时间分配和同步系统TDS平台可以提供多达8个链接。由于采用模块化设计,可以在多个平台之间相互添加,使系统能够提供更多的链接。时间分配和同步系统TDS自带完全自动化的控制系统,包括电子预锁系统,具有完全自启动和自锁解决方案。


应用:

自由电子激光器

粒子加速器

射电望远镜阵

激光研究中心

激光放大器链


规格参数

Parameter

Value

Comment

Timing jitter

5fs RMS

Within 35 μHz - 1 MHz   bandwidth, between two stabilized fiber links

Fiber link length

< 10 km


Fiber links per   TDS-platform



8

Several platforms can   be combined to arbitrary number

of links

Fiber type

PM

With FC or SC connector

Power per client

> 10 mW

Average power   available at each fiber end

Optical wavelength



1550 ±50 nm

Operating at pulsed   mode

Pulse repetition rate

< 500 MHz

Tailored for the   frequency of interest

Dimension of one TDS

platform

1500 mm x 800 mm x 300   mm


Weight of one TDS   platform

270 kg


Rack for Controls   System

Included

Temperature-controlled

Integrated feedback

included

Optimized PID   parameters

Control system   interfaces

included

Available in Epics,   Tango

Auto lock

Auto lock
