红外波段光谱分析仪(1200nm~2400nm, 50pm分辨率)
一，产品简介
6362E 是一款基于衍射光栅分光技术的宽波长范围的高速高性能光谱分析仪。1200～2400nm 光谱范围不仅覆盖通信波长的波段，同时覆盖 SWIR 区域。可以适用于 DWDM、光放大器等光系统测试； LED、FP-LD、DFB-LD、光收发器等光有源器件测试；光纤、光纤光栅等光无源器件测试，以及环境传感和医疗应用的测量测试。

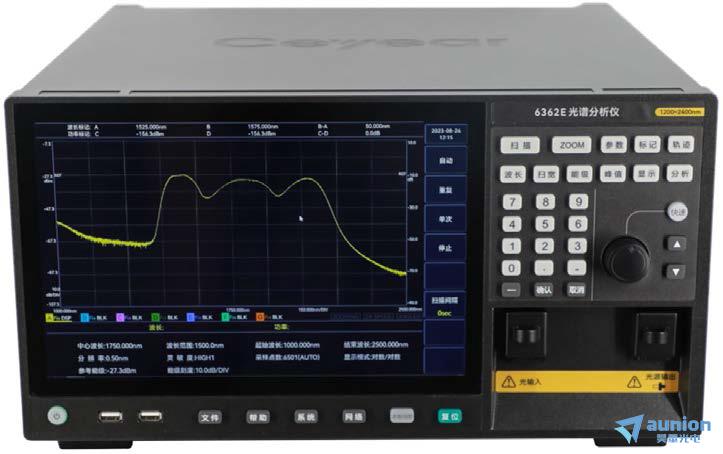

二，产品图片
三，产品特点
◆ 1200nm~2400nm 宽光谱扫描范围
◆ 50pm 光谱分辨率
◆ 55dB 动态范围
◆ -70dbm 灵敏度
◆ 自由空间光输入
◆ 内置光源输出配置可选
◆ 强大的多应用光谱数据分析功能
◆ 12.1 英寸触控显示、全中文操作
四，基本参数
项目 | 规格 |
光谱范围 | 1200～2400nm |
扫描跨度 | 0.5～1200nm（全范围跨度），0nm |
波长精度 | ±0.05nm（1520-1580nm），±0.10nm（1580-1620nm），±0.50nm（全范围） |
波长线性度 | ±0.01nm（1520～1580nm） |
波长重复性 | ±0.015nm（1分钟） |
波长分辨率设置 | 标准版：0.05、0.1、0.2、0.5、1、2nm |
采样分辨率MIN | 0.002nm |
采样点数 | 101～50001、AUTO |
功率灵敏度设置 | NORMAL,MID,HIGH1,HIGH2和HIGH3 |
功率灵敏度 | -70dBm(1800-2200nm)， -67dBm(1500-1800nm,2200-2400nm), -62dBm(1300-1500nm)(灵敏度HIGH3) |
输入功率MAX | +20dBm（每通道、全波长范围） |
安全输入功率MAX | +25dBm（总输入功率） |
功率精度 | ±1.0dB(1550nm,输入功率-20dBm,灵敏度MID，HIGH1-3） |
功率线性度 | ±0.05dB(输入功率：-30-+10dBm,灵敏度：HIGH1-3) |
偏振相关性 | ±0.1dB（1550nm） |
动态范围 | 45dB(峰值±0.4nm，分辨率：0.05nm） 55dB(峰值±0.8nm，分辨率：0.05nm) （1523nm，灵敏度：HIGH1-3) |
适用光纤 | SM(9.5/125μm)、MM(GI 50/125μm、GI 62.5/125μm、大芯径：小于200μm） |
光源输出选件 | 标配校准光源、 DFB/FP光源(标配1550nm，其他波长可选)、 SLED光源(波段范围可选) 其他光源类型配件可定制 |
五，典型应用
光芯片、FP-LD、DFB-LD、光收发模块、光电系统等的光谱参数测试分析。
