高速太赫兹扫描成像仪(太赫兹相机+太赫兹源)

高速(5000帧/秒)、高分辨率(1.5mm)太赫兹成像扫描系统!

所属类别:相机 » 红外相机/太赫兹相机

所属品牌:

负责人姓名:魏工(David)

电话:185 0177 0670 邮箱:jiabin-wei@auniontech.com

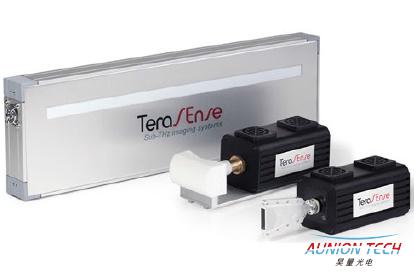

高速太赫兹扫描成像仪

高速(5000帧/秒)、高分辨率(1.5mm)太赫兹成像扫描系统


基于先进专利技术研制出一套高速(5000帧/秒)、高分辨率(1.5 mm)太赫兹成像扫描系统,主要用于工业检测领域应用。该系统主要包含线性太赫兹高速相机和太赫兹源(100GHz)设备,二者可同步协调工作成像速度高达5000帧每秒,紧凑的体积设计非常适于集成便于工业应用的需求。除此之外,该系统满足于绝大多数传送带的要求,扫描速度高达15m/s。系统里集成的超快线性传感传感器满足了大多数工业无损检测和质量控制等应用的需求。

关键词:太赫兹高速相机,太赫兹源,太赫兹成像系统,高速太赫兹成像系统,太赫兹扫描系统

u  该套设备的主要特点如下:
成像速度高达5KHz
扫描速度高达15m/s
最佳成像频率为100 GHz
像素:256 x 1
专用软件(TeraFast)
可提供定制化方案

u  该套系统涵盖的产品主要如下:
A.  太赫兹高速相机(基于先进专利技术研制的半导体阵列芯片)


参数如下:

Number of pixels: 256 (256 x 1)

Image acquisition rate: 5000 fps (5KHz)

Pi

el size: 1.5 x 3 mm2

Responsivity: 8000 v/w

Imaging area: 384 x 3 mm2

Min detectable power/pixel: 100nw (at 5000 fps) 45nw (at 1000 fps);   14nw (at 100 fps)

Dimensions of device: 450 x 160 x 44 mm3

Sync out : TTL (+5 V)

Included software: TeraFast Viewer

Interface: mini-USB

Power supply: 24V/20W

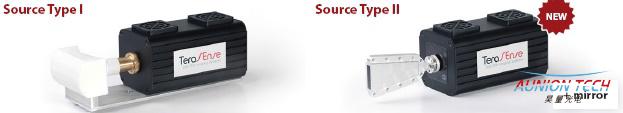

太赫兹源(基于IMPATT 技术)



参数信息:


Type I

Type

Frequency

100 GHz

100 GHz

Power per pixel

20 uw

140 uw

Imaging system dynamic range

24 d B

30 d B

Optical system

PTFE optics

Reflection optics

Technology

IMPATT

Super-Hero IMPATT





详情请见如下链接:
Type I / Type II THz wave sources for High Speed Linear Scanner


u  该套高性价比的太赫兹成像扫描系统,应用领域广泛,主要覆盖药学、化妆品、木材加工、食品、快速消费品包装、建筑材料、汽车工业、农业、安检等众多领域。
