单光子探测器阵列SPAD23
单光子探测器阵列SPAD23技术源于代尔夫特理工大学和洛桑联邦理工学院 7 年的研究工作和 6 项独特技术。它是由23个六角形封装的单光子雪崩二极管组成的探测器阵列(SPADs)，具有更高的灵敏度和更低的噪声。

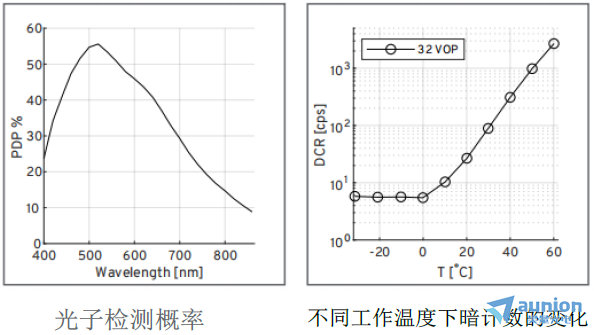

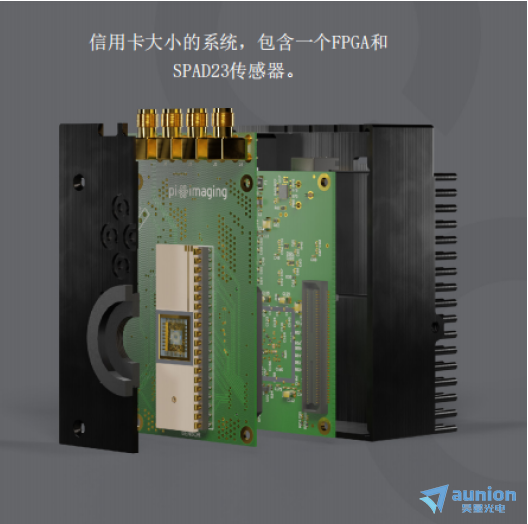

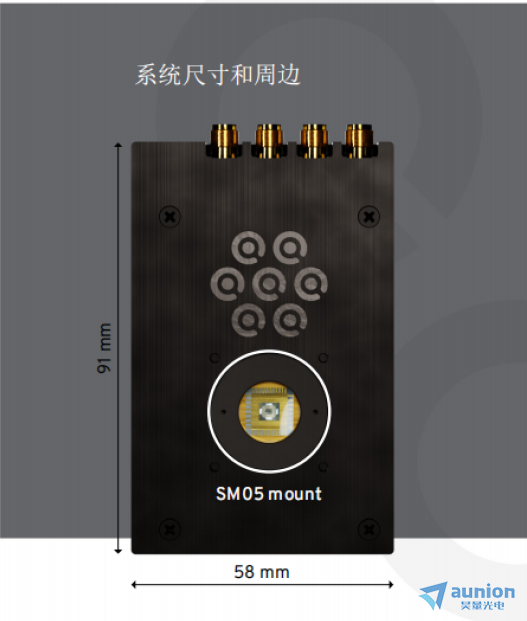

这款单光子探测器阵列SPAD23在其宽探测谱段内拥有>50%的探测效率（蓝移）/62%的探测效率（红移），<100cps（蓝移）/50cps（红移）的暗计数水平，且因其独特的半导体工艺及设计实现了前所未有的填充因子＞80%。这款带有时间标记功能（Time Tagging）的SPAD23整体尺寸只有信用卡大小，是荧光显微和量子信息领域的理想探测工具。
SPAD23集成性强，操作时，只需要两个插头，一个5 V电源和一个USB3连接。软件程序支持二次开发，系统软件支持光子计数和时间标记，可以通过TCP/IP访问，以便轻松集成到LabVIEW、MATLAB或Python中。

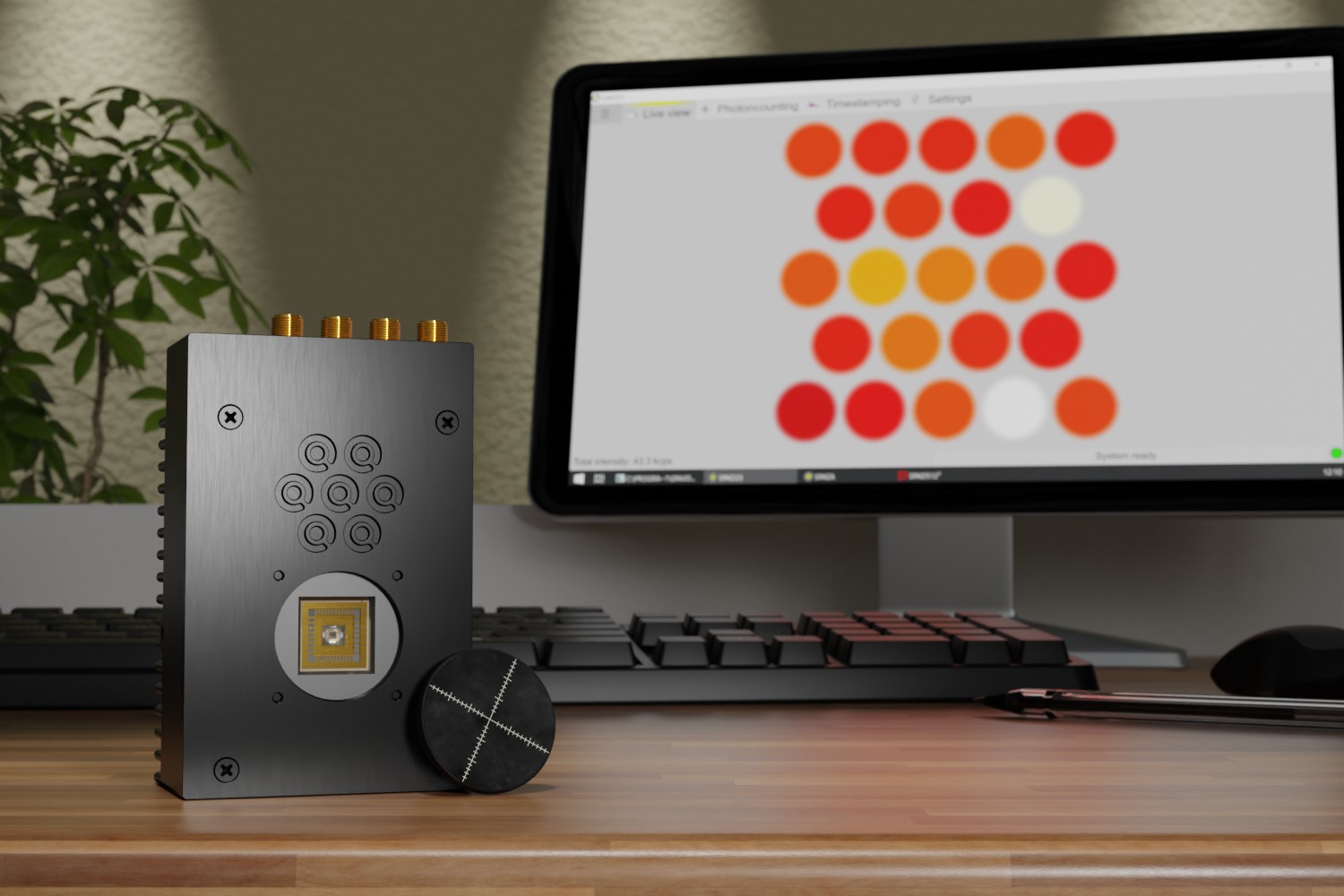

该探测器与直观的软件界面捆绑在一起。该软件可以轻松访问我们的探测器提供的所有功能，允许快速原型设计，并使获取单光子数据比以往任何时候都更容易。并且通过标准TCP/IP接口提供完全的远程控制。这使用户能够从任何支持TCP/IP的软件包（如Matlab、OCTave、Labview和Python）完全控制系统。可直接得到直方图以及光子时间戳、积极时间内的每个像素的光强值等等。
共焦荧光显微应用：
图像扫描显微镜(ISM)，量子
ISM (Q-ISM)，荧光寿命成像
荧光相关光谱法(FCS)、受激发射耗尽显微镜(STED)
优势:
SPAD阵列增加了光的收集，使共聚焦扫描显微镜领域的创新成为可能。这一创新蕞终导致了清晰和明亮的图像与潜在的分子功能，相互作用和环境的功能信息。
单光子探测器阵列SPAD23能使标准的共聚焦显微镜实现超分辨率，增加光线收集，提高成像速度，降低背景噪声
共焦显微镜图像 显微镜图像
量子信息应用：
反聚束与符合相关，量子随机数生成
优势：
时间光子相关性和光子数解析(PNR)使探测光的量子特性成为可能。我们的探测器具有极低的串扰，因此能够可靠地测量二阶和三阶光子相关性，以及不可破解的加密量子随机数生成。
单光子探测器阵列SPAD23相当于简化了的多通道单光子探测器，通过检测器并行化提高数据速率，光子数分辨(PNR)检测
蓝移/红移版本性能对比：
| Wavelength peak 波长峰值 | Green 绿 | Red 红 | ||
|---|---|---|---|---|
| Standard system 标准系统 | tdc system TDC系统 | Standard system 标准系统 | TDC system TDC系统 | |
| Array size 数组大小 | 23 pixels | 25 pixels | ||
| Peak detection efficiency 峰值检测效率 | 50% @ 520 nm | 62% @ 620 nm | ||
| Wavelength window 波长窗口 | 400—950 nm | 520—820 nm | ||
| Fill factor (collimated light) 填充系数（准直光） | >80% | |||
| Median dark count rate 暗计数率中位数 | <100 cps | <50 cps | ||
| Maximum pixel count rate 蕞大像素计数率 | 7.8 Mcps | 12.5 Mcps | ||
| Maximum system bandwidth (USB-3) 蕞大系统带宽 （USB-3） | 3 Gbps | |||
| Maximum photon throughput 蕞大光子通量 (counting mode) （计数模式） | 180 Mcps | 310 Mcps | ||
| Maximum photon throughput 蕞大光子通量 (timing mode) （定时模式） | 70 Mcps | |||
| Timing resolution 时序分辨率 | 10 ns | 20 ps | 10 ns | 20 ps |
| Timing synchronous to 定时同步至 | internal clock 内部时钟 | laser clock 激光时钟 | internal clock 内部时钟 | laser clock 激光时钟 |
| Power consumption 功耗 | <1 W <1 瓦 | <2 W <2 瓦 | <1 W <1 瓦 | <2 W <2 瓦 |
| External SMA triggers 外部 SMA 触发器 | dwell clock line clock frame clock | dwell clock line clock frame clock laser clock | dwell clock line clock frame clock | dwell clock line clock frame clock laser clock |
| Peltier cooling | ✔ | |||
| Protective glass window 防护玻璃窗 | ✔ | |||
| Robust metal enclosure 坚固的金属外壳 | ✔ | |||
