超高速荧光成像系统(面扫描,低损伤)

高速荧光成像系统!

所属类别:材料分析设备 » 光致发光/光电流成像系统

所属品牌:

技术服务人员:李工(William)

电话:156 1809 2363

邮箱:wentao-li@auniontech.com


高速荧光成像系统

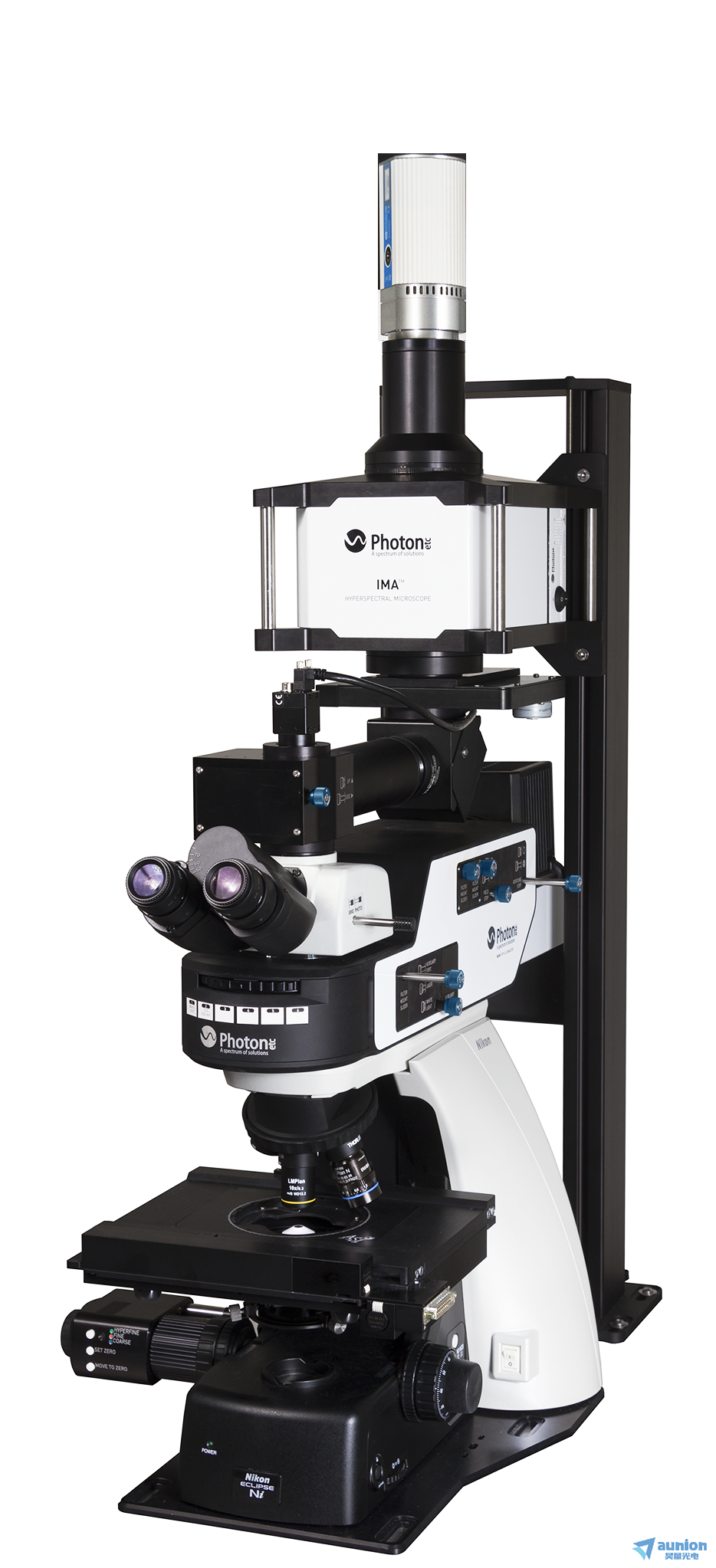

IMA™是一种超高速且一体化的可定制高光谱显微镜平台,具有高空间分辨率和光谱分辨率。完全集成的系统可快速映射VIS-NIR-SWIR光谱范围内的漫反射,透射率,光致发光,电致发光和荧光。基于高通量全局成像滤波器,IMA™比基于扫描类型光谱仪的高光谱系统更快,更高效


IMA™可实现复杂的材料分析,如太阳能电池和钙钛矿的表征,成分,应力,材料缺陷等的映射,光谱信息的监测,单个发射器强度的变化,波长漂移或光谱带宽变化


 Photon Etc.的IMA™可在400至1700 nm范围内成像,带宽为3 nm,能够测量光电特性,如电压开路和外量子效率,并可对材料中的缺陷进行准确的检测和表征,这非常适于半导体器件(GaAs,SiC,CdTe,CIS,CIGS等)的质量控制。


IMA™覆盖的光谱范围非常适用于在第二个生物窗口中激发的荧光的空间和光谱识别和测量。通过可能集成暗视野照明模块,它成为检测嵌入在细胞中的纳米材料的成分和位置或活体,体外和未染色生物样品的复杂分析的特殊工具;有机和无机物质的特性。例如,单壁纳米管(SWNT)发射带窄(~20nm),每个带对应于独特的物种(手性)。使用IMA™,可以在表面或活细胞中以单一SWNT空间分辨率分离这些物种。生物学家会喜欢使用它做无损分析,因为其较弱的组织吸收,更高的穿透深度和有限的自发荧光等特性。

应用案例:

1、      多路复用-碳纳米管的空间位置和光谱的识别

在玻璃表面上SCD悬浮HiPco碳纳米管的伪彩荧光成像。每一种颜色(17种)对应一个光谱,如下图所示:


2、      不均匀性和缺陷成像-钙钛矿器件的Absolute luminescence成像

顶部图像表示使用C60作为ETL的钙钛矿电池的源自EL的准费米能级分裂的Absolute 成像。下图是电流转换效率的fT的成像。

3、降解和样品形成-钙钛矿晶体的光致发光成像

黑白图:770nm波长激发的PL成像

彩色图:PL中心波长的伪彩图。

底部图:从高光谱数据中提取的两个PL光谱-见图片中相应位置

4、细胞标记-金纳米粒子暗场成像

A)用金纳米颗粒(60nm大小)标记的人乳腺癌细胞的暗视野图像,

B)在550nm处的单色图像。 在PCA后标记为绿色的GNP

C)乳腺细胞的放大

D)在不同区域GNPs的光谱,在550nm处的峰确认为单个60nmNPs的峰,没有强的红移峰证明没有聚合的NPs,高光谱相机没有在细胞之间的区域中检测到任何GNPs。

产品特点

l   快速全视野成像

l   高空间分辨率和光谱分辨率

l   可定制

l   无损分析

l   光谱分为可从400-1700nm



主要应用

l  进行复杂的材料分析,如太阳能电池表征和半导体质量控制(例如:钙钛矿,GaAs,SiC,CIS,CIGS等)。

l  研究复杂环境中的IR标记,包括活细胞和组织。 例如,在第二生物窗口中发射的IR荧光团的光谱异质性。

l  检索暗场图像并获得透明和未染色样品(如聚合物,晶体或活细胞)的对比度。

主要参数:

AL RANGE

VIS - SWIR Model
  400 - 1620 nm

VIS
  400-1000 nm

SWIR
  900-1620 nm

SPECTRAL RESOLUTION

< 2.5 nm

< 4 nm

CAMERA

CCD, EMCCD, sCMOS

ZephIR 1.7

EXCITATION WAVELENGTHS
  (up to 3 lasers)

405, 447, 532, 561, 660, 730, 785 or 808 nm

MICROSCOPE

Upright or Inverted; Scientific Grade

SPATIAL RESOLUTION

Sub-micron
  (limited by the microscope objective N.A.)

MAXIMUM SAMPLE SIZE

10 cm x 10 cm

X, Y TRAVEL RANGE

76 mm x 52 mm

Z-STAGE RESOLUTION

100 nm

ILLUMINATION
  Illumination option

Diascopic, Episcopic, LED, HG,
  Epifluorescence module, Darkfield module

WAVELENGTH ABSOLUTE ACCURACY

0.25 nm

VIDEO MODE

Megapixel camera for sample visualization

DATA PROCESSING

Spatial filtering, statistical tools, spectrum extraction, data   normalization, spectral calibration, overlay, central position map, etc.

HYPERSPECTRAL DATA FORMAT

HDF5, FITS

SINGLE IMAGE DATA FORMAT

HDF5, CSV, JPG, PNG, TIFF
