聚焦光束分析仪

聚焦光束分析仪

所属类别:激光测量设备 » 激光光束质量分析仪

所属品牌:德国Cinogy公司

负责人姓名:刘工(Pindy)

电话:186 2116 1650 邮箱:zhiping-liu@auniontech.com


聚焦光束分析


关键词:光束分析仪,聚焦光束测量仪,聚焦光轮廓分析仪,M^2测量仪,光束质量分析仪


为了满足各个行业和应用领域对聚焦光束的测量需求,德国CINOGY公司可以提供3种聚焦光束分析仪解决方案:HP-FBP-fixCinSpotNFBP。波长范围覆盖320-1320nm,最小可测量的光斑直径为1.1um,最大测量功率可达1KW。主要用于测量聚焦光斑尺寸、焦点位置、光束位置、发散角、M^2以及瑞利长度等。

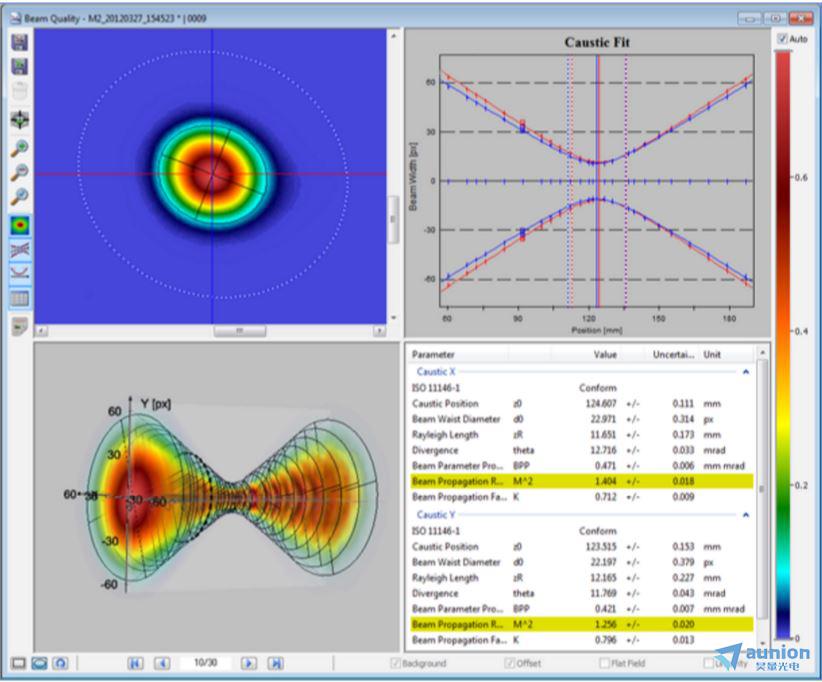

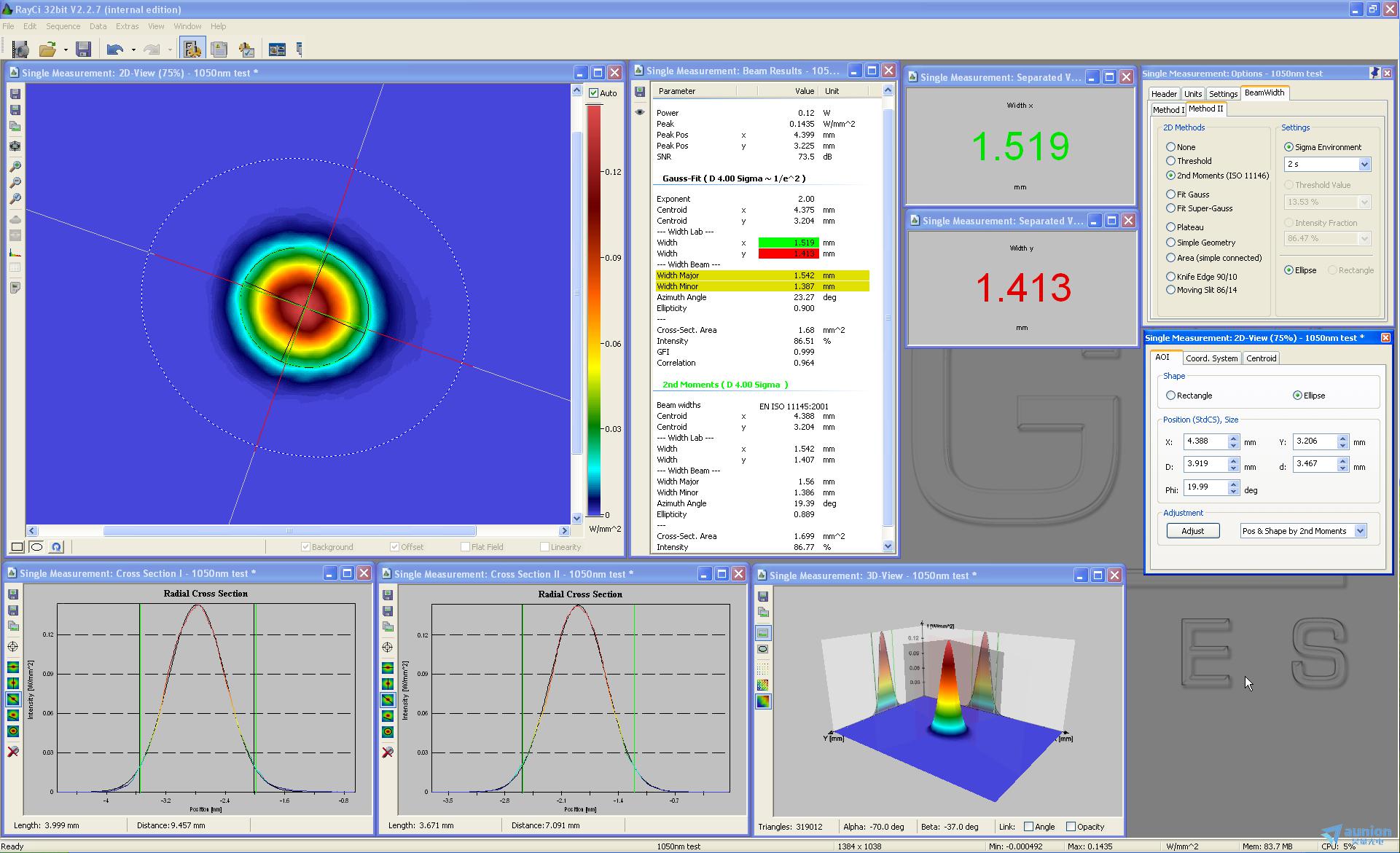

RayCi-Pro软件主要视图:

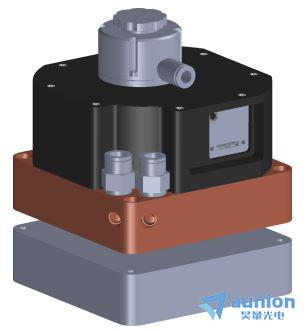

HP-FBP-fix聚焦光束分析仪:


主要特点:

1.紧凑的测量系统,便于系统集成

2.USB2.0/3.0接口

3.RayCi-Pro分析软件

4.测量的最大功率可达1KW

5.分析软件RayCi支持PDF格式输出所有测量结果

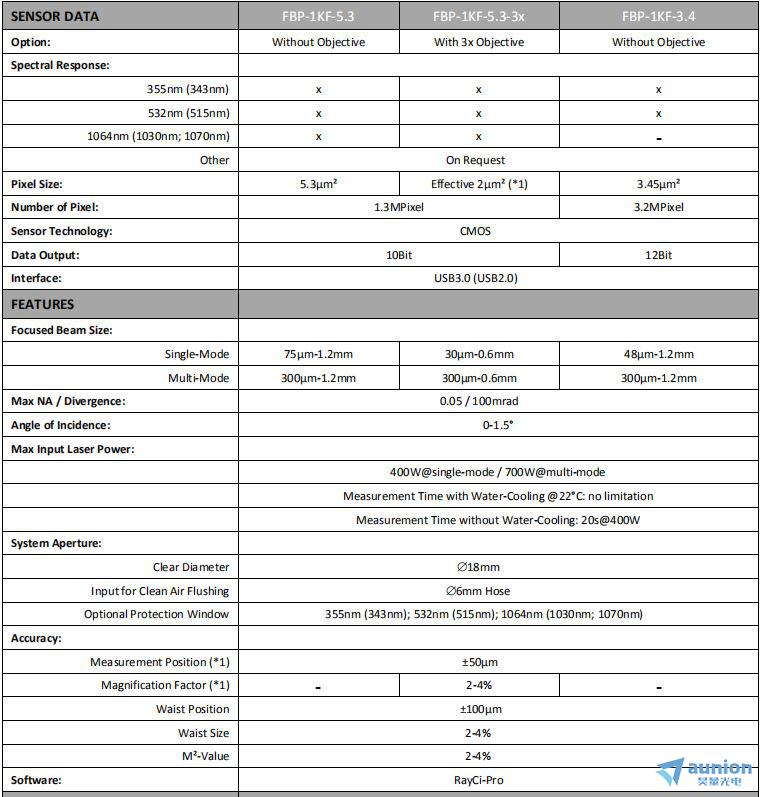

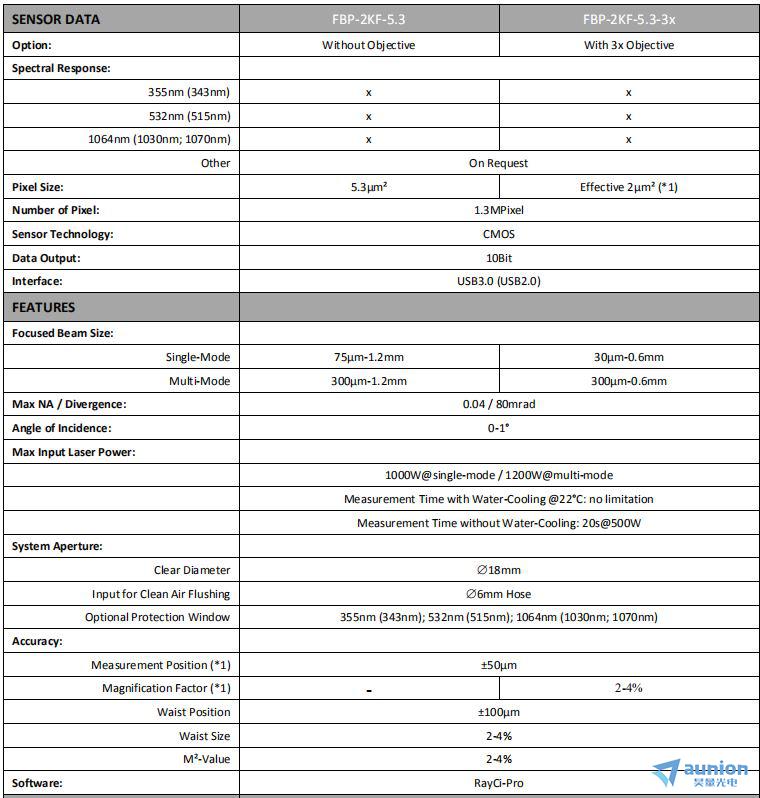

主要技术指标:

响应波长范围:

400-1100nm(其他根据要求)

光斑尺寸(准直光束)

0.5mm   – 4mm

最小测量的聚焦光斑尺寸:

≥65μm@mono mode / ≥300μm@multi mode

准确度

Waist   position 50μm / Spot size 2-4% (measureme

t   position is calibrated)

要求焦距长度:

>80mm

机械尺寸

98mm   x 98mm x 65mm

输入的激光功率:

max   400W@ mono mode / max 1000W@multi mode

Measurement   time with water-cooling @22°C: no limitation

Measurement   time without water-cooling: 20s@400W



CinSpot全自动聚焦光束分析仪:



主要特点:

1.紧凑的全自动聚焦光束测量仪

2.无需额外的附件,直接使用测量

3.全自动测量时间最快~20s

4.主要测量焦点位置、焦点光斑尺寸、M^2、发散角等

5.可视化的2/3维焦散曲线

6. RayCi-Pro分析软件

7.分析软件RayCi支持PDF格式输出所有测量结果

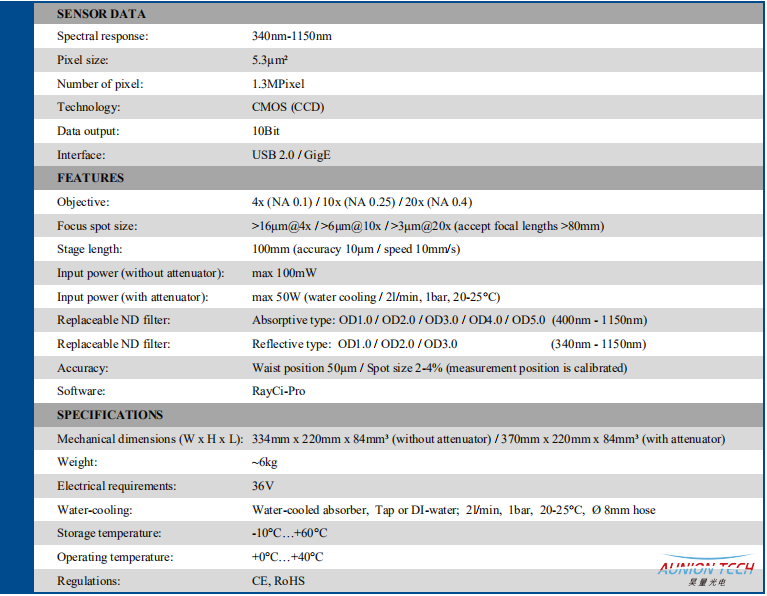

主要技术指标:

响应波长:

320-1150nm(1320nm)

电动导轨长度:

100mm

接口:

USB2.0

导轨精度:

10um

焦点光斑尺寸:

>3um

输入功率(无衰减器):

Up   to 100

W

要求焦距长度:

>80mm

输入功率(加衰减器):

Up   to 200W

焦点光斑精确度:

3-5%

束腰位置精确度:

50um



NFBP近场光束分析仪:


主要特点:

1.测量的最小光斑尺寸可达1.1um

2.由于其测量面在分析仪外部,所以其可以用于短焦距的测量应用

3.USB2.0/USB3.0接口

4.不同的软件版本可选:Lite,Standard,Pro版RayCi分析软件



测量原理图:


主要技术指标:

放大倍率:

4x

10x

20x

40x

响应波长范围:

320~1350nm   or 1470~1605nm

工作距离:

15.8mm

10mm

3.3mm

0.6mm

光学分辨率

~2um

~1.5um

~1.2um

~1um

光斑尺寸min.

~11um

~4.5um

~2.3um

~1.1um

光斑尺寸精确度

<2%

最大输入的功率

100mW

10mW
