飞秒级高精度时间分发系统
定时分配系统（TDS）能够在远程位置实现亚飞秒级的定时信号分配。飞秒级高精度时间分发系统利用锁模激光器（即光学主振荡器，简称OMO）固有的低噪声脉冲列作为定时信号，该信号可以参考光学或射频时钟。经过精心选择的OMO定时信号通过光纤定时链接传输到多个终端站点，在这些站点，传输延迟可以通过平衡光学互相关器（BOC）以阿秒级的精度检测并主动补偿。
在稳定的光纤链接输出端，飞秒级高精度时间分发系统可以实现超快激光器或微波源与输出信号的紧密同步，从而与OMO定时信号精确对齐。这一同步过程可通过TCBOC（用于光-光同步的双色平衡光学互相关器）或BOMPD（用于射频-光学同步的平衡光学微波相位探测器）实现。飞秒级高精度时间分发系统自带控制系统，能够全自动化完成整个过程，并记录所有关键的系统性能数据，实现24/7全年无休的亚飞秒级定时分配和同步，只需一键操作。
飞秒级高精度时间分发系统凭借卓越的技术和性能，确保了在各种高要求应用场景下的精准同步和无缝操作。

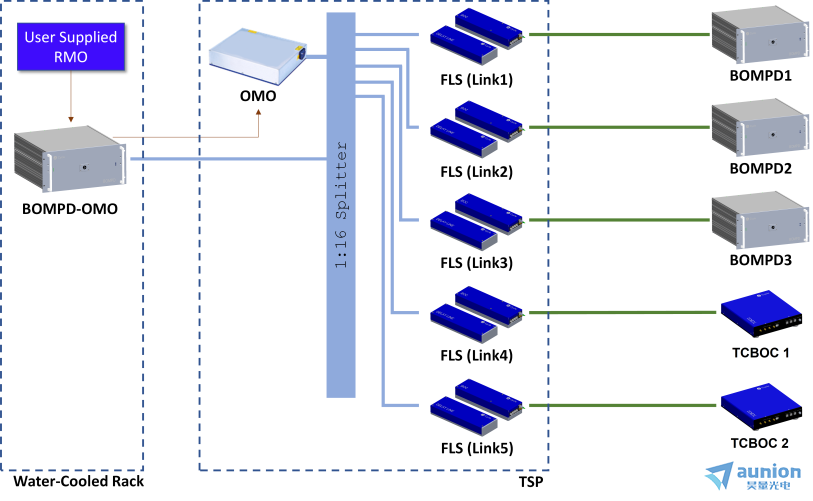

图1 TDS时间分发系统示意图
OMO通过BOMPD技术，与设施的射频主振荡器实现紧密锁定。OMO的定时信号通过稳定的光纤链接进行分配（光纤链接稳定器由BOC、自动延迟线和链接控制组件组成）。终端设备则通过我们的TCBOC或BOMPD实现同步。
飞秒级高精度时间分发系统系统参数：
参数 | 值 | 单位 | 备注 |
定时抖动 | <5 | fs RMS | 在35 μHz - 1 MHz带宽内，两条稳定的光纤链接之间 |
光纤链接长度 | 10 | km | 可根据需求提供更长的链接 |
每个PULSE TDS平台的光纤链接数 | 8 | 通过结合多个平台，可扩展至任意数量的链接 | |
光纤类型 | PM | 可根据需求提供SM | |
每个客户端的功率 | >10 | mW | 每个光纤端口可用的平均功率 |
光学波长 | 1550 ± 50 | nm | 在脉冲模式下运行 |
脉冲重复率 | <500 | MHz | 根据目标频率量身定制 |
尺寸（长 x 宽 x 高） | 1.5 x 0.8 x 0.3 | m³ | |
重量 | 270 | kg | |
控制系统机架 | 包括 | 温度控制 | |
集成反馈 | 包括 | 优化的PID参数 | |
控制系统接口 | 包括 | 支持Epics、Tango或根据需求定制 | |
自动锁定 | 包括 |
