超短脉冲测量仪-FROG脉冲测量系统 (FROGscan)

  • 超短脉冲测量仪-FROG脉冲测量系统 (FROGscan)
FROGscan 实现实时测量(脉宽和相位信息)的超短脉冲测量仪-FROG!

所属类别:激光量测设备 » 超短激光脉冲测量系统

所属品牌:

产品负责人:

姓名:步工(Bland)

电话:186 2112 8645(微信同号)

邮箱:yuanshou-bu@auniontech.com

超短脉冲测量仪-FROG脉冲测量系统(国内销售数十台)

 FROG Scan是实时超短脉冲测量解决方案


      超短脉冲测量仪(FROGscan)是一款可以实现实时测量脉宽相位信息(脉冲形状、光谱信息等)的超短脉冲测量设备,这款产品可以实现450-4500nm波段的测量,且脉宽可低至5fs,能够快速分析及诊断超短脉冲光源的信息,方便客户进行优化调整来获得合适的光源,进而满足客户的实验应用(比如超快动力学研究、光频梳光源诊断等)。

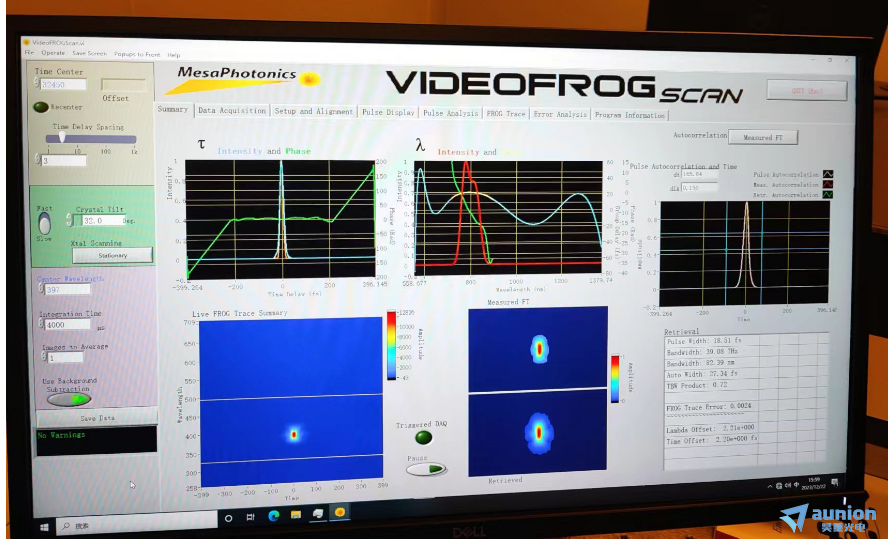

      通过这款超短脉冲测量仪-FROG脉冲测量系统,用户客户可以快速测得光源是否存在啁啾,通过所测信息分析计算色散补偿量,采用压缩方案来获得更完美的脉冲波形(or 近傅里叶极限脉宽)。这款设备采用了自制的高精度、高速光学延迟线(ODL,如需要可咨询我们),比其他的延迟线产品快了近10倍,相比于同类FROG产品,FROGscan具有更高的动态范围和分辨率,可以实现高度规整脉冲和高阶相位畸变的测量。可参考如下图的测试结果(实测数据 800nm,80MHz ,<20fs振荡器):









      FROGscan这款超短脉冲测量仪-FROG脉冲测量系统可具有升级的能力,仅通过升级内部的光谱仪以及SHG晶体可以实现更宽范围的波长测量,能够有效的节省客户测量新需求的成本。FROG短脉冲测量仪目前以销售数十台设备(可见光、近红外、中红外波),广泛应用在国内科研院所、超快光源制造商及众多的大学。





超短脉冲测量仪的特点:

1、软件算法独特,VideoFROGscan 采用了PCGP迭代算法来还原计算实测脉冲的特性;

2、实时测量,能够精确及时的光的光源信息;

3、具备升级功能,可节省客户费用;

4、高规整脉冲以及高复杂性脉冲,都可以实现测量;

5、完善的技术服务(国内已销售数十台,经验丰富);



规格说明
波长范围450 nm - 1800 nm
1800 nm-4500 nm
脉宽范围5 fs to >10 ps
时间范围30 ps
时间分辨率2 fs or better
延迟增量1 fs
光谱分辨率 0.20 nm - 1 nm
0.05 nm - 1 nm
光谱范围 100 nm - 600 nm
脉冲复杂度TBWP > 50
相位精度0.01 rad



超短脉冲测量仪应用:

1. 改善激光系统

2. 测量脉冲啁啾计算色散补偿

3. 实时测量数皮秒啁啾短脉冲

4. 实时测量脉宽低至5fs的脉冲

5. 测量其它FROG系统无法测量的复杂脉冲


工作原理:

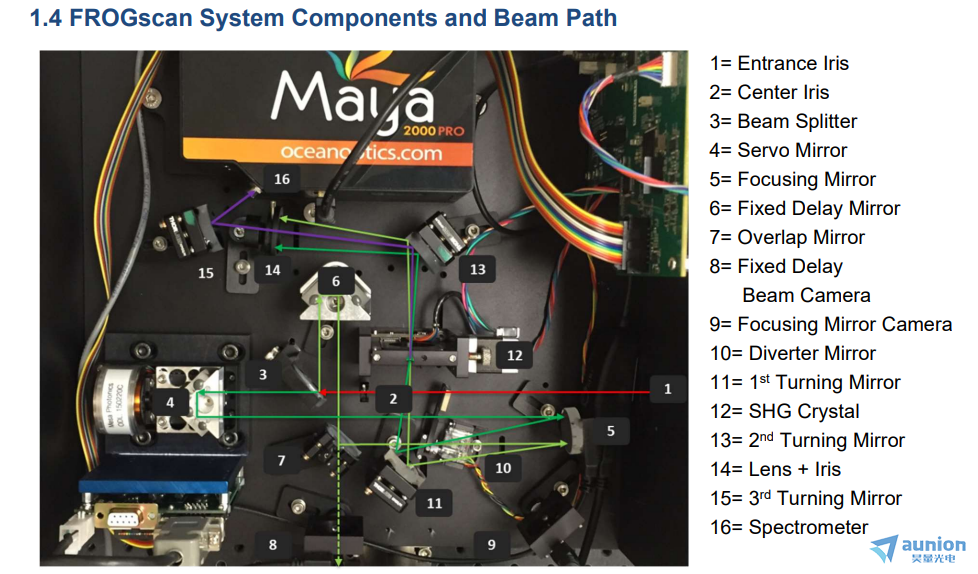

我们的FROG SCAN飞秒激光脉冲测量系统基于频率分辨光学开关方法对激光尽心测量和分析。FROG SCAN先将待测脉冲经分束器分为两束,一束作为探测光,另一束作为光开关,并且让作为开关的光射入到高速、高精度光延迟线,引入一个时间延迟τ,然后再让两束光聚焦在一块SHG二倍频晶体,产生相互作用。脉冲重叠区域的SHG信号光谱通过海洋光学USB4000或USB2000+光谱仪进行展开,用ccd进行测量,得到相互作用的光强随频率和时间延迟变化的空间图形,称为FROG迹线。利用脉冲迭代算法从FROG迹线中恢复脉冲的振幅和相位分布。

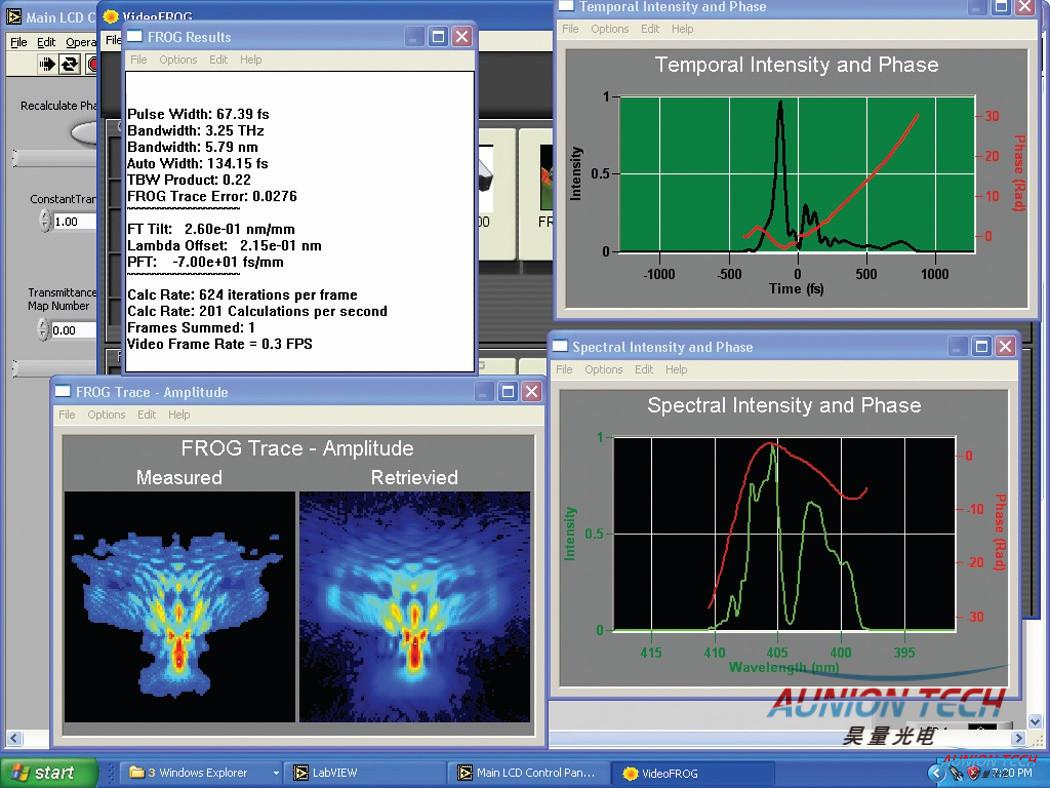

超短脉冲测量系统软件


VideoFROG多功能数据采集,处理和显示


超短激光脉冲测量系统中,软件和硬件装置同样重要。VideoFROG Sca实时FROG脉冲测量软件,包含所有实时脉冲测量和分析所需的特性,允许超短脉冲测量系统直接接入到用户的实验中。VideoFROGscan虽然操作简单,但包含其强大的功能,能够很容易测量复杂脉冲。




软件特色:

1.VideoFROG Scan软件不仅控制硬件,还为用户独特的应用提供信息摘要,使用户能够很容易的控制和评估测量过程。VideoFROG scan的概括面板提供了这些特性的显示,并且便捷的选项界面能够获得更多信息。通过鼠标点击显示主菜单上的提示框和帮助说明,将提供每一个您想知道的条目。

2.使用弹出窗口,可以很容易聚焦到Zui相关问题的信息。利用这一功能您也可以定制显示布局。您可以将它们移动到前面,重新排列,调整大小。平面图向您提供完整的控制结果显示的方式。

3.软件可以显示瞬时脉冲波形的同时显示脉冲频谱,您还可以还可以聚焦在监视的瞬时光谱中感兴趣的区域,或仅简单的监控脉冲统计。

4.选项式用户界面使软件操纵简单明了。您可以更容易注意到当前您所需的信息,不同的部分为您提供您的激光器工作的独特视图,无论是脉宽,脉冲波形,谱形,谱宽,视场,或FROG迹线。指针放在显示脉冲上可以得到监视运行中的数据分析。缩放控制可以让您选择需要看到布局中任意区域。



我们可根据客户要求采用不同的SHG倍频晶体与光谱仪,以满足不同客户的需求。如有定制需求,请与我们联系!
