紧凑型透镜耦合像增强器TRICATT
TRiCATT是一种紧凑的镜头耦合图像增强器，适用于以下科学和工业应用场景：1)微光成像，2)通过快速门控的超短曝光，3)使用锁相探测的频域成像。TRiCATT可以提供18或25毫米的图像增强器与一个高效的中继镜头，形成灵活的解决方案，可以匹配到任何ccd或cmos相机，从而可以很轻易地集成到现有的成像系统中。TRiCATT(时间分辨像增强相机附件)是时域或频域快速成像的优佳选择。
基于广泛的第II代和第III代图像增强器，TRiCATT可为您的实验应用提供高达单光子级别的高灵敏度和光谱带宽。不同型号可供选择（光谱灵敏度，荧光粉，空间分辨率，增益，线性度，门宽和门控频率范围）。
对于时域成像，增强器配备了一个快门单元(TRiCATT G40n/G2n)，可使增强器作为电光快门操作。该门控单元可在高达2.5MHz的突发脉冲重复频率下工作。
一系列不同的增强控制单元提供了从模拟增益控制到全数字控制的功能，包括一个内部触发发生器和可编程门串。
对于频域成像，TRiCATT M 支持120MHz(标准) 和更高（外部信号发生器）的增益调制。调制由单片机数字同步器提供，以确保极低的相位噪声。
紧凑型透镜耦合像增强器TRICATT优势：
高分辨率图像增强器——Gen II和Gen III 图像增强器在紫外线、可见光或近红外中提供市场上蕞高的分辨率和灵敏度
小门宽——门宽度低至小于3ns (FWHM)，抖动蕞小
高门控频率——蕞高达300kHz/2.5MHz
紧凑型设计——易于适配您的成像或光谱装置
过曝保护——用户可定义电流限制和可选快门
易于耦合——通过C-mount输入输出，镜头高效耦合到任何CCD和CMOS相机(高达500fps)
自动化昼夜运行——TRiCATT G可以提供自动增益和门控控制，使24小时昼夜运行
中继镜头——高质量的中继镜头非常有效地将增强的图像传输到所附相机的图像传感器，且在分辨率上没有损失

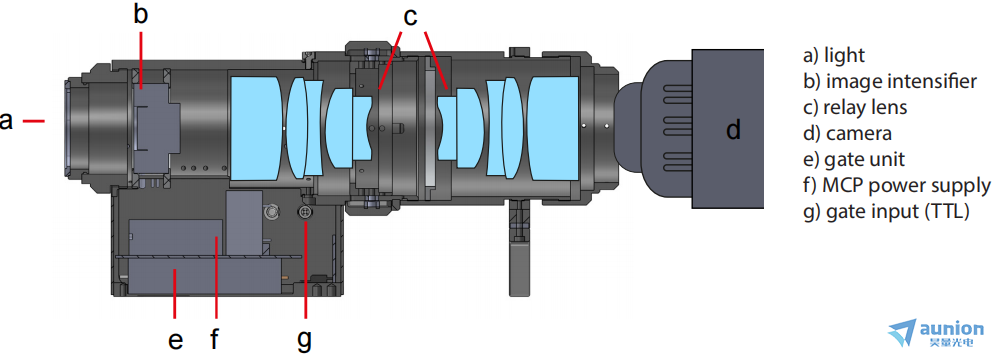

像增强器结构图：
工作基本原理：
当TRiCATT安装在镜头或显微镜上时，入射光(a)聚焦到像增强器(b)的入射窗口上。像增强器将光学图像转换为光电阴极处的电子，在微通道板(MCP)上放大该电子图像，并在阳极屏上将电子重新转换为光子。在增强器的输出端，安装了一个中继物镜，该物镜具有与增强器与高速相机传感器匹配的放大倍率。
对于时间分辨成像，门单元(e)与图像增强器一起使用以产生电光快门。门控单元产生高压脉冲信号或跟随外部TTL脉冲。脉冲宽度是可变的，并遵循从小于3 ns到DC的TTL输入脉冲，重复频率高达300 kHz。
TRiCATT图像增强器参数：
TRiCATT 18 | TRiCATT 25 | |
image intensifier | Proximity-focused Gen II or Gen III (filmless) | |
Input window | S20: Quartz. S25, GaAs, GaAsP: Borosilicate glass | |
Input diameter | 18 mm | 25 mm |
Input window thickness | 5.5 mm | 6.0 mm |
Effective area | Gen II: ø 17.5 mm, Gen III: 13.5x10 mm | Gen II: ø 24.5 mm, Gen III: 16x16 mm |
Sensitivity and spectral range | TRiCATT G: see graph on p. 5 (top-left) | |
Min. gate width (FWHM) | TRiCATT G 40n: 40 ns TRiCATT G 2n: < 3 ns with Gen II, 5 ns with Gen III | |
Max. repetition frequency | TRiCATT G 40n: 100 kHz TRiCATT G 2n: 300 kHz, 2.5 MHz in burst mode | |
photocathode | S20 S25 GaAs GaAsP | S20 S25 GaAs GaAsP |
Luminous gain (max)* [lm/m2 /lx] | 14800 30000 40000 22000 | 33000 22000 |
Equivalent Background Input | 0.006 0.008 2x10-11 3x10-12 e/px/s e/px/s lm/cm2 lm/cm2 | 2x10-11 3x10-12 lm/cm2 lm/cm2 |
Typical output resolution (lp/mm) 1:1 lens coupling 2:1 lens coupling 3:1 lens coupling |
60 63 120 128 180 189
|
57 57 114 114 171 171
|
Lens coupling/output flange | 1:1 C-mount 2:1 C-mount 1:1; 2:1; 3:1 F-mount on request | 1:1 F-Mount 2:1 F-mount 3:1 F-mount |
Phosphor | P43 (P20, P46 on request) | |
Spatial resolution bare intensifier | Gen II: up to 69 lp/mm, Gen III: up to 64 lp/mm
| |

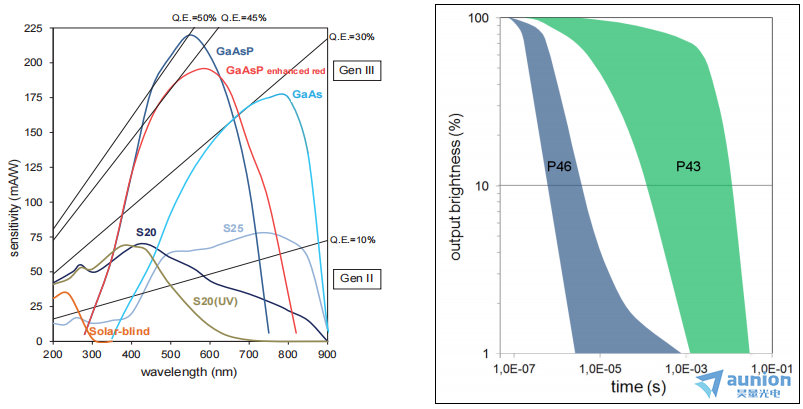

光谱响应及荧光衰减时间：
Phosphor | Efficiency | Decay time to 10% | Decay time to 1% |
P43 (optional) | 20 photons/e-/kV | 1.5 ms | 3 ms |
P46 (standard) | 6 photons/e-/kV | 500 ns | 2000 ns |

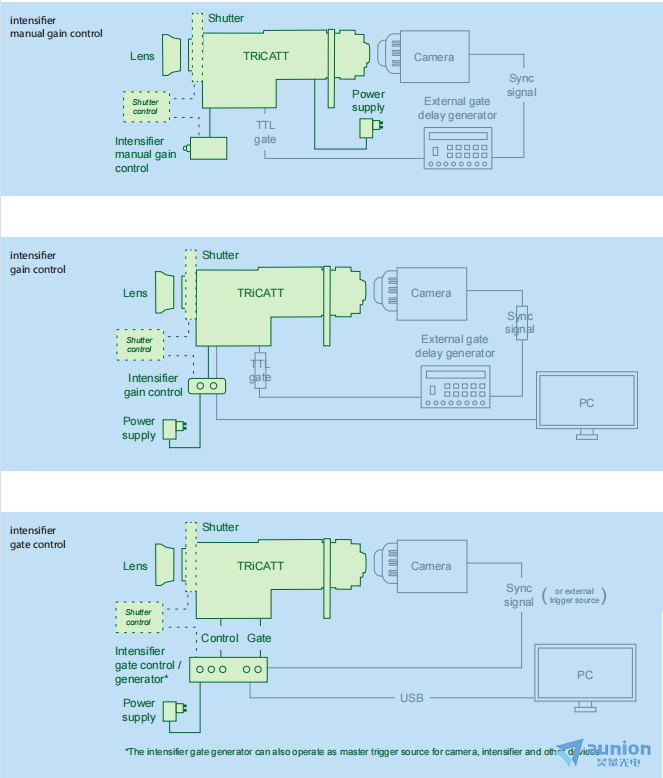

像增强器TRiCATT配置：
紧凑型透镜耦合像增强器TRICATT应用领域
时间分辨成像和光谱学，粒子图像测速(PIV)，激光诱导荧光(LIF)，扩散反射光学断层扫描(DOT)，时间门控发光，荧光寿命显微成像FLIM，Forster共振能量转移(FRET)，氧气成像，粘度成像，单分子成像，生物和化学发光成像，太阳能光伏和LED特性，燃烧的研究，时间门控拉曼，等离子体物理，X射线成像
紧凑型透镜耦合像增强器TRICATT型号
TRiCATT 25 单级像增强器
25mm像增强器
门控或调制
P43磷光剂
蕞小门宽3ns,40ns或50ns
门重频100kHz，300kHz或1MHz
中继光路1:1或1.7:1 固定光圈
输入输出C-mount和F-mount
TRiCATT 18 单级像增强器
18mm像增强器
门控或调制
P43磷光剂
蕞小门宽3ns,40ns,50ns
门重频100kHz，300kHz或1MHz
中继光路1:1 固定光圈
输入输出C-mount和F-mount
TRiCATT 18C 紧凑型单级像增强器
18mm像增强器
门控或调制
P43磷光剂
蕞小门宽3ns,40ns,50ns
门重频100kHz或300kHz
中继光路1:1 可变光圈
输入输出C-mount
产品详情请下载数据单文件，或联系我们！
