超高分辨率LCOS微显示器

  • 超高分辨率LCOS微显示器
超高分辨率LCOS微显示器 速度快、分辨率高的LCOS微显示器!

所属类别:空间光调制产品 » 振幅型空间光调制器

所属品牌:

产品负责人:

姓名:陈工(Bean)

电话:180 1884 3193(微信同号)

邮箱:bin-chen@auniontech.com

超高分辨率LCOS微显示器

速度快、分辨率高的LCOS微显示器!


英国ForthDD公司-高分辨率近眼(NTE: Near-To-Eye)显示领域的品牌。我们为各种NTE应用提供性能优的LCOS微显示器技术方案。


空间光调制、SLM、液晶光阀、LCOS、MicrodISPlay、SIM、结构光照明显微镜、AOI、SPI、LCOS空间光调制器


我们的超高分辨率LCOS微显示器基于采用高速铁电液晶材料的LCoS技术平台,可对入射光在空间分布上进行Pixel by Pixel的快速开关控制。数字化、快速开关的铁电液晶材料结合我们的电路驱动与专业控制软件保证我们的微显示器能够完全在时域上进行灰度图像显示,对入射光实现8位灰度,24位真彩强度调制。比起传统的微显示器技术,具有以下特点


1.高填充率>94%,每个像元均单独显示彩色,与TFT-LCD 的RGB亚像素分别显示不同

2.单片LCOS,R,G,B三色光时分显示形成彩色图像,无需RGB三束光分别调制(慢速LCOS)

3.灵活的光学设计,光源可以正入射或以任意角度入射,无需以固定角度入射(DMD

4.高分辨率:2048x2048


同时还具备高视频刷新率:100Hz,180Hz and 240Hz,可选抖动算法以提高灰度等级分辨率,40us高速开关铁电液晶,以及灰阶线性度等特点。


SXGA-3DM (SXGA,1280x1024 pixel) 是是一款可快速开关、全数字、高性能反射式铁电液晶空间光调制器,是一款专为结构光照明超分辨显微技术和三维光学测量系统设计的方案。该器件采用我们专有的时域成像技术,但针对具体应用优化了数据接口设计,这一接口让系统设计者能够在系统测试中准确把握图像传送时机。该产品具有灵活的同步触发功能,可发出或接受触发信号以保证与系统中的其他器件如相机或平移台等准确同步。超过700幅全分辨率图像持久性存储功能,可脱离PC独立运行。


优势:

高分辨率,SXGA(1280x1024 pixel)

40us液晶切换速度保证复杂图像的快速展现

>96%高填充率,意味着无可见结构的准确图像投影

全数字灰度等级、线性响应的时域成像技术

3.2kHz刷新速率


特点

形状小巧,易于集成

灵活的同步触发功能

集成内存,可存储超过700幅图片

一个系统同时实现多个测量

灵活的LED接口、LED驱动可选

缩短设计时间

可独立工作,无需电脑等控制系统。

多种显示寻址序列

可通过RS232与USB连接控制


QXGA-3DM (QXGA,2048x1536 pixel) 是是一款可快速开关、全数字、高分辨率反射式铁电液晶空间光调制器,是一款专为结构光照明超分辨显微技术和三维光学测量系统设计的方案。该器件采用我们专有的时域成像技术,但针对具体应用优化了数据接口设计,这一接口让系统设计者能够在系统测试中准确把握图像传送时机。该产品具有灵活的同步触发功能,可发出或接受触发信号以保证与系统中的其他器件如相机或平移台等准确同步。超过1000幅全分辨率图像持久性存储功能,可脱离PC独立运行。


优势:

高分辨率,QXGA(2048x1536 pixel)

40us液晶切换速度保证复杂图像的快速展现

>94%高填充率,意味着无可见结构的准确图像投影

全数字灰度等级、线性响应的时域成像技术

4.5kHz刷新速率


特点

形状小巧,易于集成

灵活的同步触发功能

集成内存,可存储超过1000幅图片

一个系统同时实现多个测量

灵活的LED接口、LED驱动可选

缩短设计时间

可独立工作,无需电脑等控制系统。

多种显示寻址序列

可通过RS485与USB连接控制

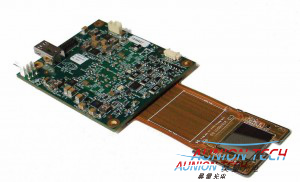

SXGA-R3(XD)系列微显示器(SXGA,1280x1024 pixel)是一款可快速开关、全数字、高性能LCOS微显示器。该器件采用非彩色亚像素的时域成像技术,可提供来自单一全数字微显示器的全彩高分辨率图像,具有VGA与DVI接口,具有用于系统控制的RS232接口,多头显示配置可选,可通过LVDS连接远程控制显示屏。SXGA-R3-XD系列产品可提供长达5米的同轴电缆与长达100米的光缆连接驱动电路与显示器。

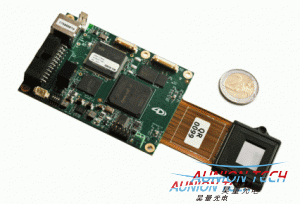

SXGA-R5系列微显示器(SXGA,1280x1024 pixel)在不牺牲性能的基础上,接口电路尺寸缩减了四分之三,适合对体积和重量有限制的应用!相比R3系列产品,总体积缩减50%,且功耗更低!DVI接口、具有用于系统控制的USB接口、提供基于PC的GUI软件界面方便系统安装与管理


QXGA-R9系列微显示器是目前分辨率很高的全彩近眼微显示器(2048x1536 pixel)


该系列产品采用时域成像技术产生高保真图像,使其能够在头盔显示器中实现>100deg的宽视角范围。同时,作为一款高速的空间光调制器,实时刷新速率达5.7KHz,在各类工业应用中表现出卓越的可扩展性。基于超过10年的LCoS设计与制造经验,该产品是一款划时代的产品,是一款具有高速、多功能、高分辨率、高品质特点的微显示系统!





SXGA-R3

SXGA-R5

SXGA-3DM

QXGA-R9

QXGA-3DM

2048x1536 pixels






1280x1024 pixels







Non-video interface




Video interface to 100Hz





Video interface to 85Hz









Video interface to 75Hz



Umbilical cable-0.6m

 Optional





Umbilical cable-2.5m







Video Display Sequences



Non-display sequences

Optional

Optional

Optional
