超高速DMD数字微镜阵列

DMD数字微反射镜/DLP模组

所属类别:空间光调制产品 » 空间光调制器

所属品牌:美国Meadowlark optics公司

负责人姓名:胡工(Tim)

电话:185 1673 5322 邮箱:yongkang-hu@auniontech.com


DMD数字微反射镜/DLP模组


上海昊量光电设备有限公司代理的V系列DLP芯片(DMD数字微反射镜)基于Discovery 4100平台,代表了DLP系列产品中的最高性能。采用USB3.0连接,板载内存64Gbits,帧频高达22KHz,非常适用于教育,科研,工业、医疗和高级显示应用等领域



关键词: DLP DMD 数字光处理 数字微镜器件 空间光调制器数字微反射镜,DMD微反射镜, 微反射镜,数字微镜,数字微镜装置DMD,DMD芯片



超高速V系列DMD空间光调制器


上海昊量光电设备有限公司的超高速V系列DMD空间光调制器基于Discovery 4100芯片组,代表了当前市场上DLP系列产品的最高性能级别。


超高速V系列DMD空间光调制器提供非常灵活的控制,能适用于各种相关应用,利用Discovery 4100芯片组50Gbit/s的带宽特性,帧频可高达22 727fps,更是支持ALP API 扩展,通过只使用部分像元,使得帧频高达50kfps.


可用波长范围覆盖从350nm紫外到2500nm近红外波段,带冷却的A型DMD封装可在高达60W的光功率下工作。所有超高速V系列DMD空间光调制器均支持USB3.0接口,最小可实现1500fps的高速实时数据载入。超高速DMD空间光调制器控制板配备的超高速Virtex-7 FPGA和USB3.0控制器固件,可使客户在进行硬件和固件相关开发时节省大量时间和成本。



应用领域:适用于教育,科研,工业、医疗和高级显示应用,包括无掩膜光刻、3D全息、结构光照明显微镜、单像素相机、3D打印、自适应光学显微镜、3D测量及3D扫描等。

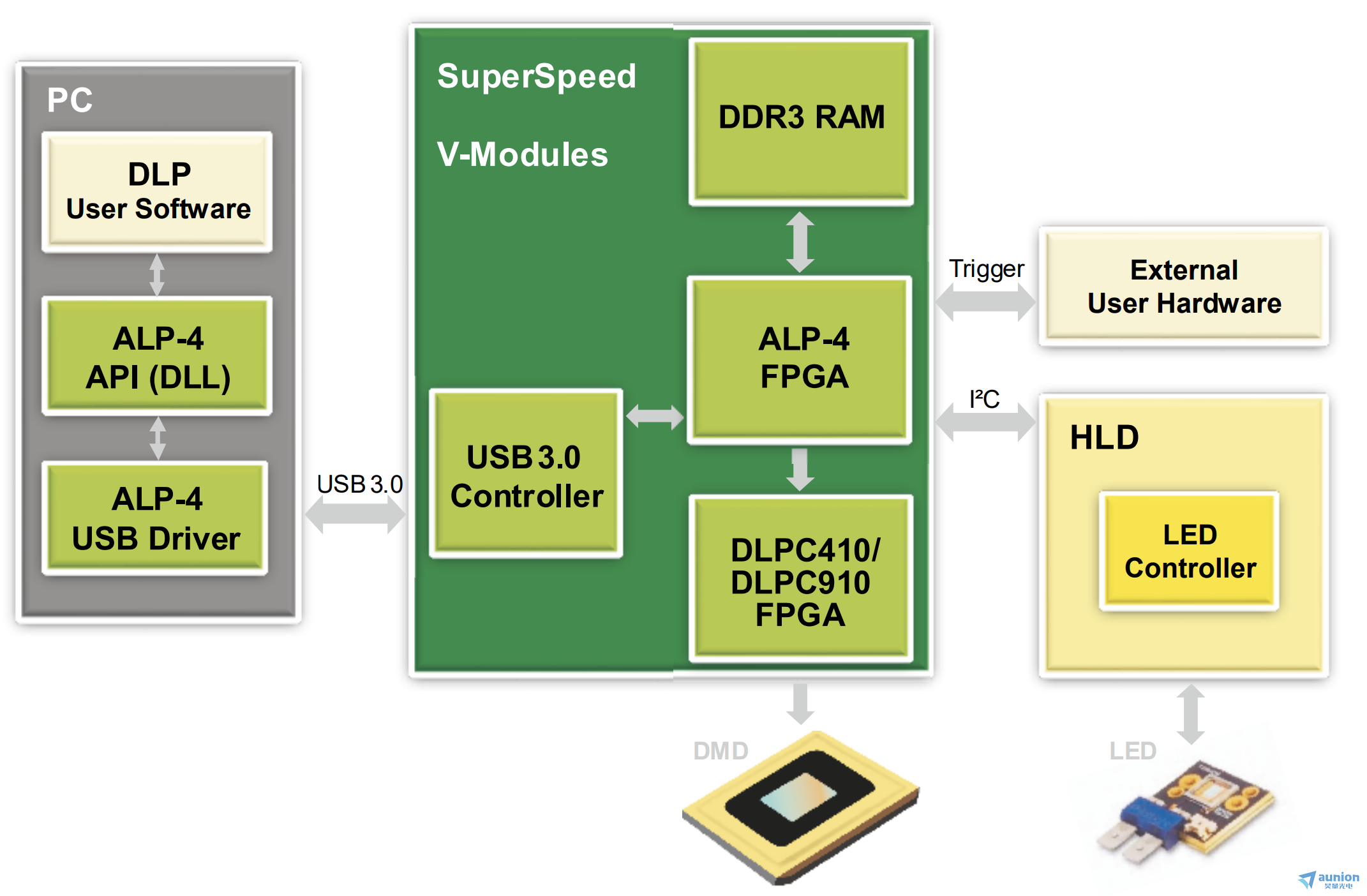

超高速V系列DMD空间光调制器需要与ALP-4控制套装联合使用以实现正常功能和可靠运行。兼容windows操作系统的USB 3.0控制器使之十分易于集成到任何型号的个人电脑,一台电脑可以同时控制多个超高速DMD空间光调制器, 传输速率最小可达1500Hz。应用程序接口(DLL动态链接库)兼容标准开发平台如C++,.NET,LABVIEW,MATLAB等。


优势:

超高速 22 727Hz

超高分辨率 1920 x 1200

USB3.0接口

64Gbits片上内存

高兼容性DLL动态函数库

集成大部分功能的Demo软件

开源Demo软件源代码



超高速V系列DMD空间光调制器可分为可见光和紫外波段两种

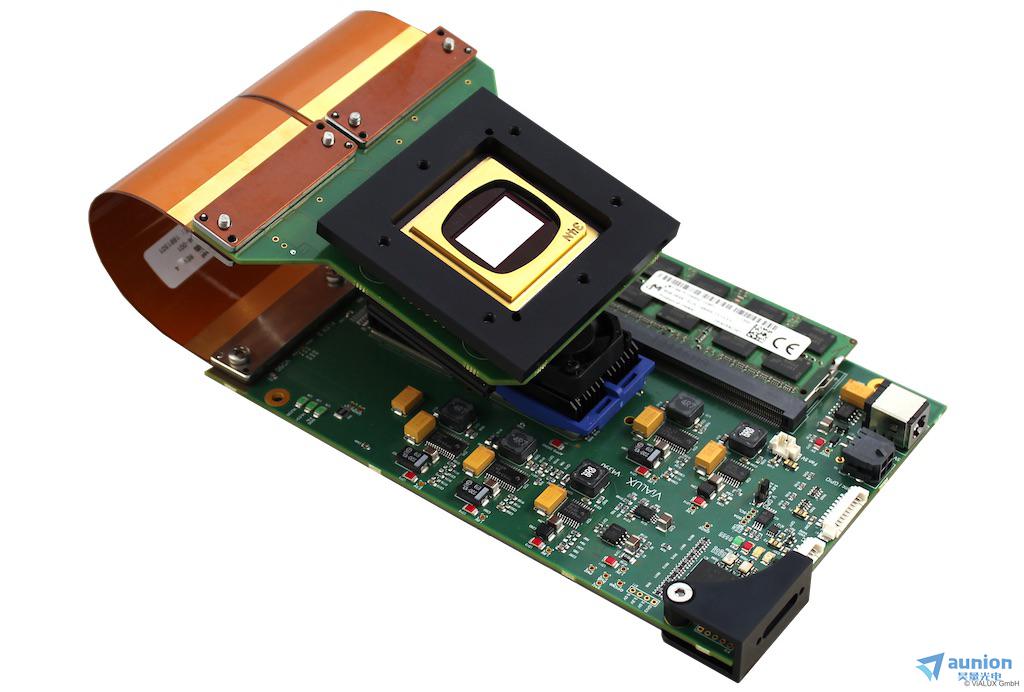

V-7000 0.7英寸XGA 1024 x 768 DMD 支持紫外和可见光

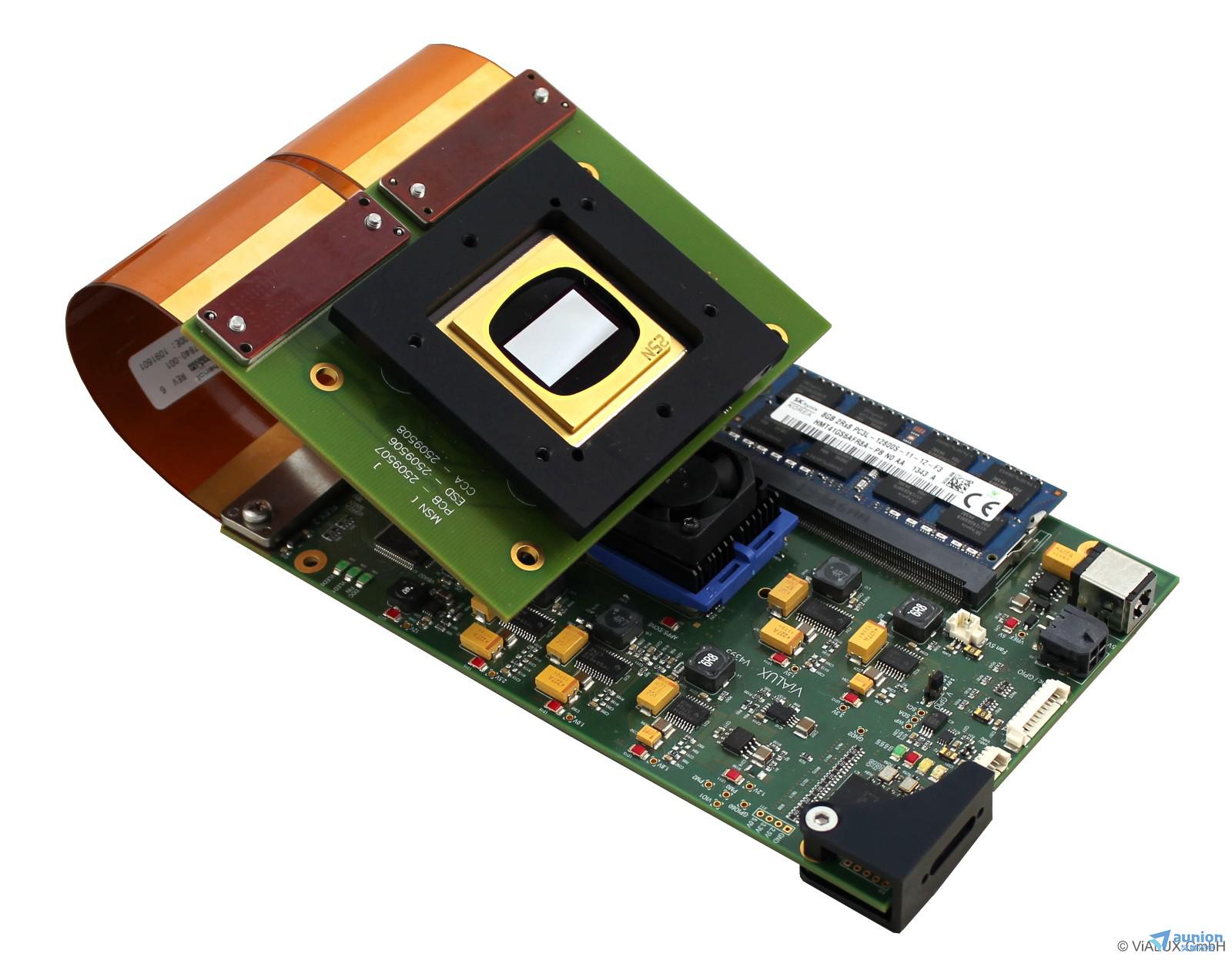

V-7001 0.7 1024 x 768英寸XGA DMD 支持紫外和可见光

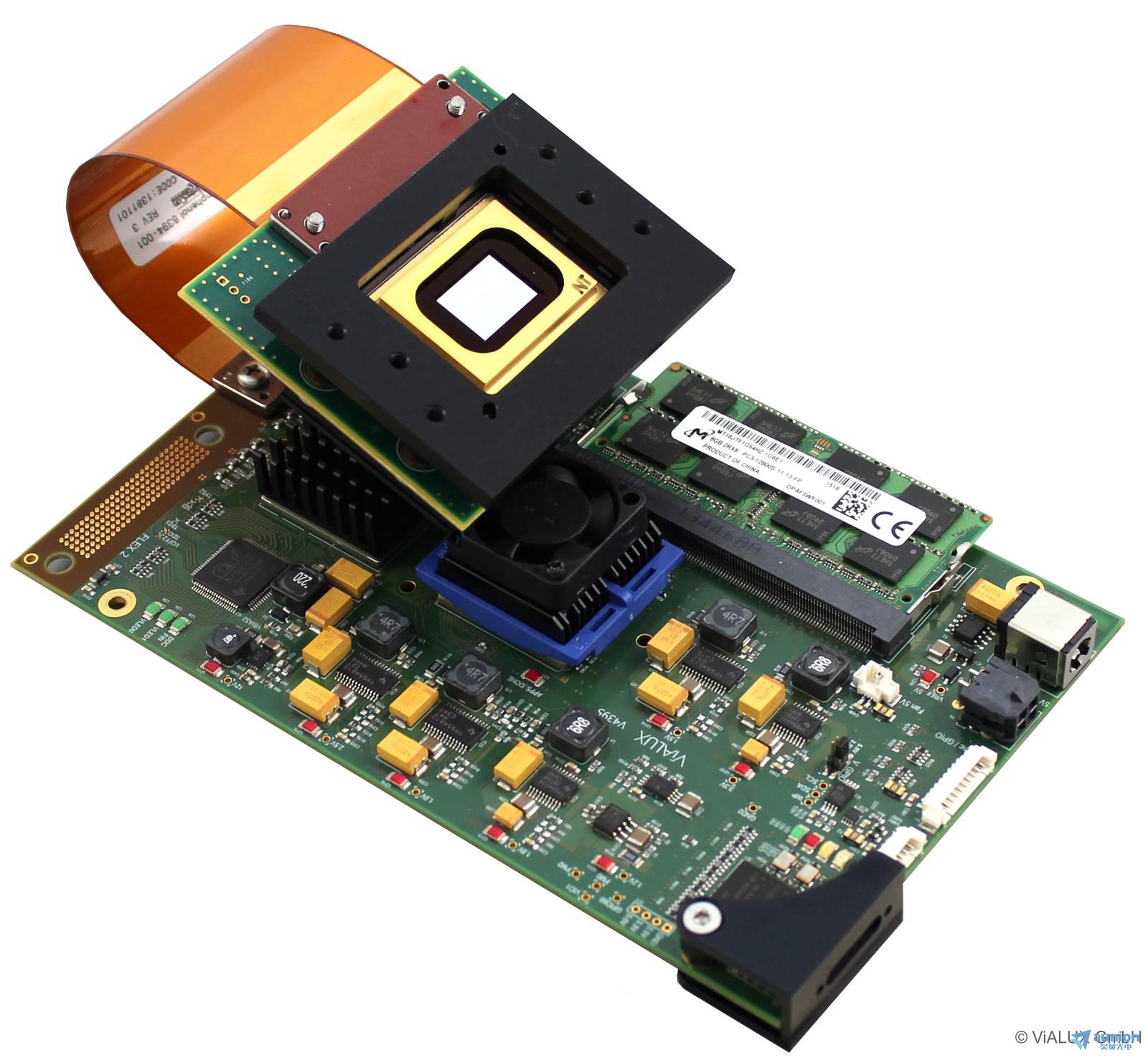

V-9501 0.95英寸 1080p DMD 支持紫外和可见光

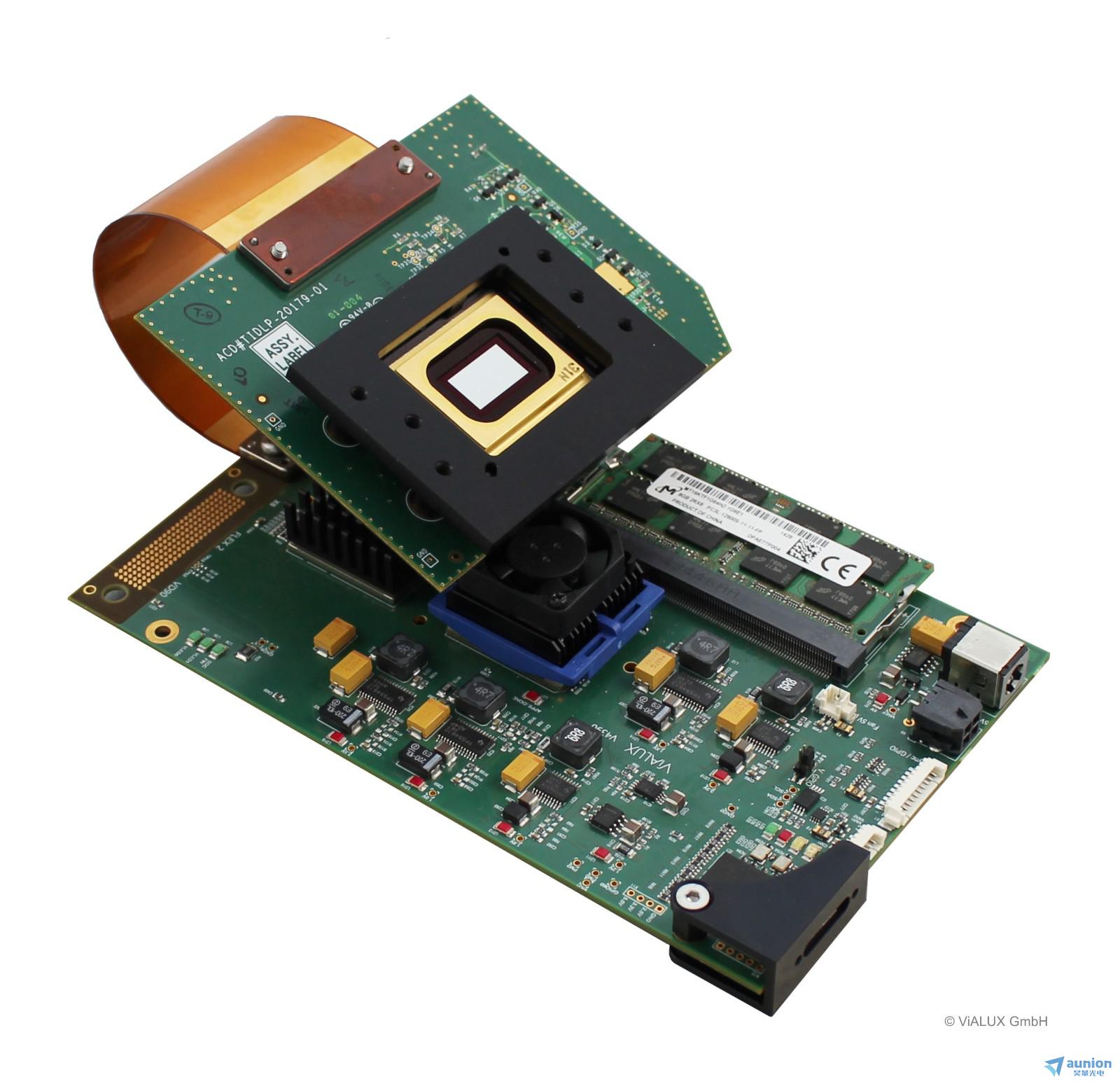

V-9601 0.96英寸WUXGA 1920 x 1200 DMD 仅支持可见光

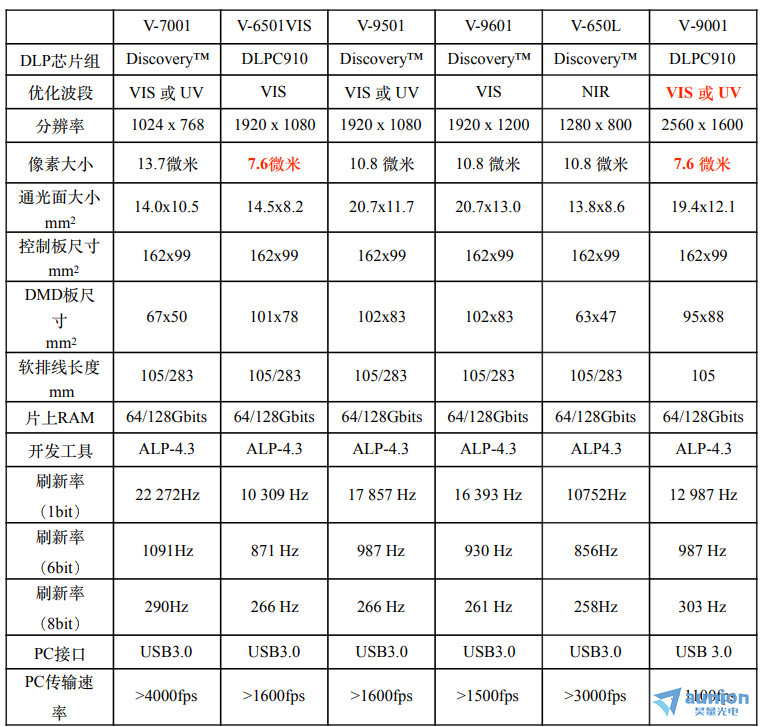

超高速V系列DMD空间光调制器参数

V-7000 USB2.0/32Gbit内存/ALP4.2/22.727kHz


V-7000

DLP芯片组系列

Discovery 4100

DMD 类型

0.7” XGA 2XLVDS

适用波段

VIS,UV

DMD微镜阵列

1024 x 768

微镜尺寸

13.7微米

封装尺寸

14.0 x 10.5mm2

控制板尺寸

71 x 68mm2

DMD板尺寸

67 x 50mm2

数据线长度

90mm

RAM

32Gbit

DLP控制器

ALP-4.2

刷新率(1bit

22 727Hz

刷新率(6bit

1091Hz

刷新率(8bit

290Hz

PC接口

USB2.0

PC传输速率

400 … 1600fps



USB3.0 / 64Gbit内存 / ALP4.3/22.727kHz


V-7001

V-9501

V-9601

DLP芯片组系列

Discovery   4100

Discovery   4100

Discovery   4100

DMD 类型

0.7” XGA 2XLVDS

0.95” 1080p   2xLVDS

0.96” WUXGA   2xLVDS

适用波段

VIS, UV

VIS, UV

VIS, UV

DMD微镜阵列

1024 x 768

1920 x 1080

1920 x 1200

微镜尺寸

13.7微米

10.8 微米

10.8 微米

封装尺寸

14.0 x 10.5mm2

20.7 x 11.7 mm2

20.7 x 13.0 mm2

控制板尺寸

162 x 99mm2

162 x 99mm2

162 x 99mm2

DMD板尺寸

67 x 50mm2

102 x 83mm2

102 x 83mm2

数据线长度

127mm/305mm

127mm/305mm

127mm/305mm

RAM

64Gbit

64Gbit

64Gbit

控制软件

ALP-4.3

ALP-4.3

ALP-4.3

刷新率(1bit

22 727Hz

17 857 Hz

16 393 Hz

刷新率(6bit

1091Hz

987 Hz

930 Hz

刷新率(8bit

290Hz

266 Hz

261 Hz

PC接口

USB3.0

USB3.0

USB3.0

PC传输速率

>1500fps

>750fps

>700fps
