高速中红外光谱仪（可见光-5um自动接谱）
SM301/SM301-EX（1-3µm/1.5-5.0µm PbS/PbSe阵列探测器式光谱仪）
推荐应用
NIR-MIR光谱。超快定量、高重复性分析材料成分。
特点
- 新升级，在黑暗条件下具有自动快门功能 - 低噪音
- 冷却，运行稳定 - 256 个像素
- 适应 1.0 至 3.0 um（PbS） 或 1/5 至 5.0 um （PbSe） 区域的光谱测量 - 光输入直接到狭缝或通过光纤

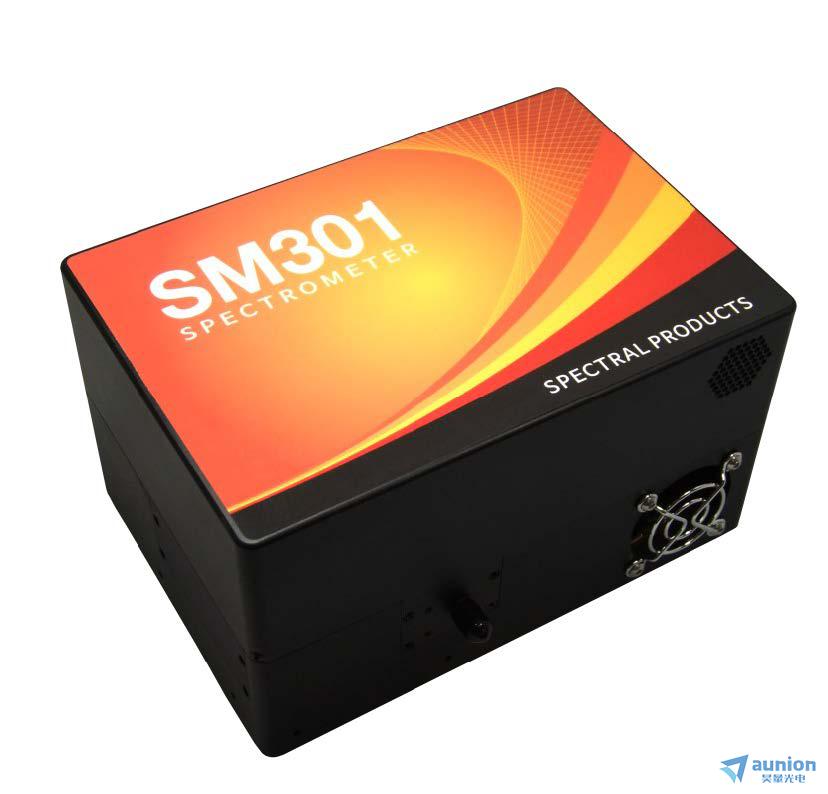

SM301/SM301-EX是一款多功能、高性能 PbS/PbSe 阵列光谱仪。其有源组件包括一个 TE 冷却器和一个 256 像素的 PbS/PbSe 探测器元件阵列。使用随附的 SM32Pro - 基于 Windows 的分析软件，可以轻松操作用于科研的设备。该系统非常适合 1.0 至 3.0 um （PbS） 或 1.5 至 5.0 um （PbSe） 区域的光谱应用。SM301/SM301-EX 有热电冷却，以保证长期运行稳定性。SM301/SM301-EX 采用多路复用 PbS/PbSe 阵列作为其近红外检测元件。阵列冷却，温度稳定在-10°C左右，确保长期运行稳定性。因此，暗信号可以由内置电子设备定期自动测量并自动减去。与传统的扫描式近红外光谱仪相比，SM301/SM301-EX在减少测量时间和提高测量信噪比方面具有多通道检测优势。SM301/SM301-EX 可以以 2MHz 或更快的读出速率运行，从而可以在短时间内执行快速测量和平均操作。新升级的 SM301 和 SM301-EX 提供自动快门功能，可自动在黑暗条件下拍摄。用户无需阻挡任何输入灯即可设置 0% 透射率（暗扫描）。
型号 | SM301 | SM301-EX |
探测器 | PbS | PbSe |
| 像素：256 感应像素尺寸：45μm x 450μm 像素频率：2MHz（max），用于4MHz数据输出 线性度：> 90% 响应均匀性（峰峰值）：阵列单均值的 ±10% | ||
光谱范围 | 1.0 - 3.0um | 1.5 - 5.0um |
光谱分辨率 | 10 至 30nm，取决于狭缝和光栅（覆盖波长选择） | |
光谱仪 f# | 3.5 | |
光纤耦合器 | SMA 905 或 FC 标准 | |
杂散光 | 优于 0.1% | |
min积分时间 | 0.01 - 200ms （板载） | |
狭缝选项 | 10、25、50、100μm（默认：25μm） | |
TE 冷却温度 | -15°C ARO（默认） | |
计算机接口 | USB 1.1 / 2.0 16 位 | |
电源信息 | 输入：240 伏交流电 （47 - 63Hz） 输出：15.0 伏直流和 1.6A | |
软件 | Windows XP/VISTA/Win7/Win8.1/Win10（均为 32/64 位） SM32Pro 和 SMProMX（随光谱仪免费提供） - 基于Windows（32位/64位）的数据采集和分析软件 - 透射率、反射率和吸光度测量 - 数据导出、放大和缩小、频谱叠加和更多功能 - 信号平均和积分时间控制 - DLL库可用于在DOS和Windows中轻松进行用户软件开发 - 提供VC++ / LabView示例 | |
尺寸 | 6.81L x 4.72W x 3.86H英寸 | |
重量 | 5.5磅 | |
暗噪声RMS | ~20 RMS 计数（16 位）（平衡后） | |
触发模式 | 自由运行模式 | |

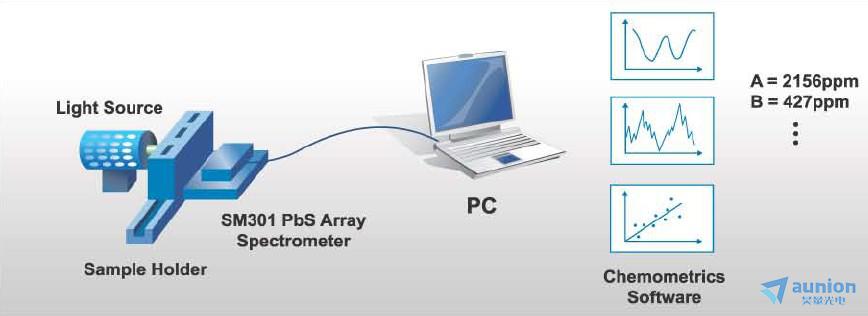

在开发分析系统（使用我们的 SM301 和 SM304）测量牲畜液体粪便中的氮、磷和钾浓度方面拥有丰富的经验。
通过建立使用一些科学算法从常规物理/化学方法测量的获取（参考）值与我们的红外光谱仪测量的红外光谱数据之间的相关性，可以实现一个非常简单但功能强大的系统来取代旧技术。

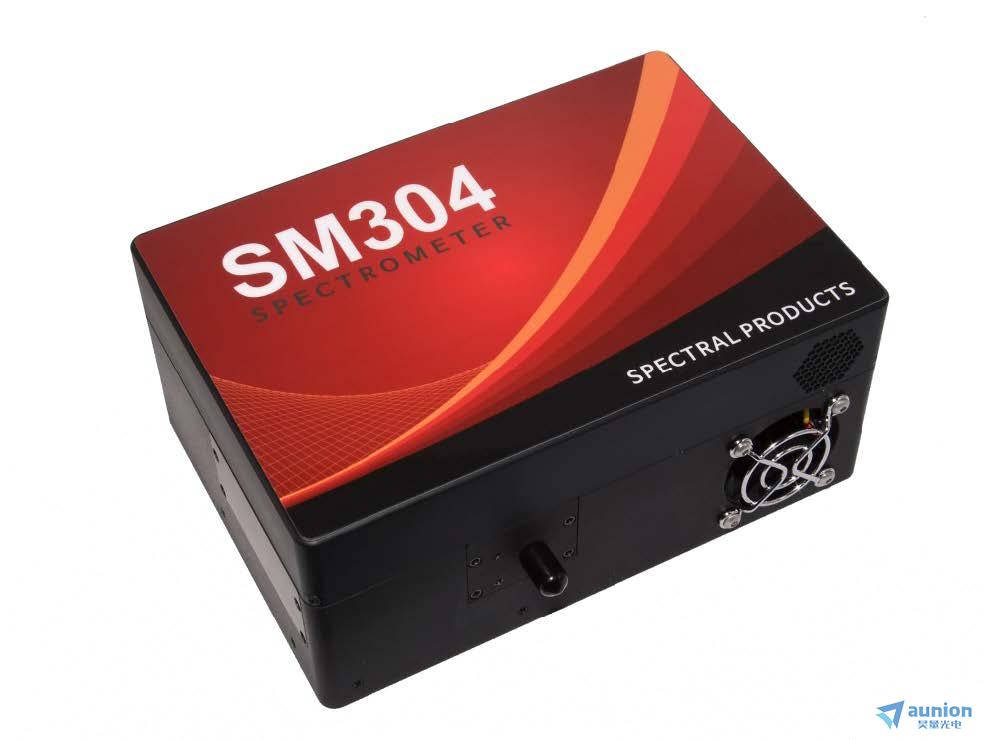

SM304 （0.9-2.5µm InGaAs阵列探测器式光谱仪）
推荐应用
弱信号NIR/SWIR。分析化学品/水分检测，以及 NIR/SWIR 激光表征。
特点
- 新的更低定价
- 科学级高性能
- 极低的暗噪声和杂散光
- 宽动态范围和高信噪比
- 高稳定性
- 灵活的光输入直接输入到狭缝或通过光纤
- 从头开始设计，适用于广泛的应用
- 高速数据采集
- 900 - 2500nm的各种近红外/短波红外范围- 黑暗条件下的自动快门
新型 SM304 TE 冷却 InGaAs 阵列光谱仪。SM304 系列非常适合需要非常高信噪比和/或高动态范围的近红外/短波红外光谱。SM304 系列具有高性能和低噪声水平，因此可以应用于要求非常苛刻的应用。SM304 系列中使用的探测器具有良好的灵敏度，可用于各种宽带应用，例如测量 NIR/SWIR 范围内各种样品的光学特性、分析化学品/水分检测，以及 NIR/SWIR 激光表征等窄带应用。SM304 系列的标准接口是 USB 1.1/2.0 兼容接口，具有 16 位。软件支持包括用于专用应用开发的 SDK 和 DLL，以及我们基于 Windows 的 SM32Pro 光谱采集和分析软件。新升级的 SM304 提供自动快门功能，可自动拍摄黑暗条件。用户无需阻挡任何输入灯即可设置 0% 透射率（暗扫描）。
型号 | SM304-512 | SM304-512-2.2 | SM304-512-2.5 | SM304-256-2.1 | SM304-256-2.5 |
探测器 | G9204-512 | G9206-512 | G9208-512 | G9206-256 | G9208-256 |
光谱响应范围 （μm） | 0.9 - 1.7 | 0.9 - 2.2 | 0.9 - 2.5 | 0.9 - 2.05 | 0.9 - 2.5 |
像素大小 | 25 x 500um | 25 x 250um | 25 x 250um | 50 x 500um | 50 x 500um |
光学分辨率 | 整体>3nm | 整体>5nm | 整体>6.5nm | 整体>7nm | 整体>9nm |
信噪比 | >15,000：1 @100ms | >10,000：1 @100ms | >10,000：1 @100ms | >10,000：1 @100ms | >7,500：1 @100ms |
暗读出噪声 RMS* | <6RMS @100ms | <10RMS @100ms | <10RMS @10ms | <10RMS @100ms | <12RMS @10ms |
光谱仪 f# | 3.3 |
光纤耦合器 | SMA905 或 FC 标准 |
杂散光 | < 0.01% @632nm （< 0.05% 平均） |
min积分时间 | 1ms |
触发模式 | 自由运行模式 |
订单排序过滤器 | |
计算机接口 | USB 1.1 / 2.0 16 位 （0 - 65535），支持多达 8 个多通道配置 |
软件 | Windows XP/VISTA/Win7、8.1、10（32/64位） 包括 DLL 库和 SDK，便于自定义应用程序开发 - 基于 Windows（32 位/64 位）的数据采集和分析软件 - 透射率、反射率和吸光度测量 - 数据导出、放大和缩小、频谱叠加和更多功能 - 信号平均和积分时间控制 - DLL库可用于在DOS和Windows中轻松进行用户软件开发 - 提供VC++ / VB / LabView / Matlab示例 |
尺寸（英寸） | 6.81H x 4.72W x 2.95D 英寸 |
重量 | 4.5磅 |
狭缝选项 | 10、25、50、100、200 和 400μm |
TE 冷却温度 | -20°C（两级TE冷却） |
*：在TEC On & 10pF CF值下测量

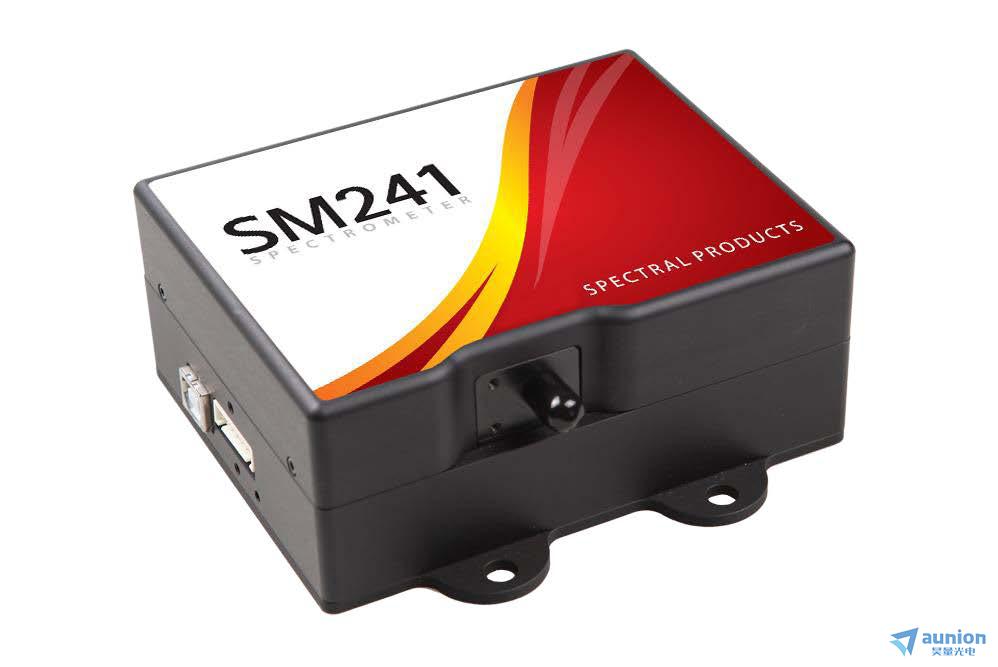

SM241 （0.9-1.65µm上转换ccd式光谱仪）
推荐应用
NIR激光测量
特点
-比锗或InGaAs系统更便宜的替代品
-紧凑的系统可以手持或安全安装
-灵活的光输入直接到狭缝或通过光纤
-高性能电子产品
-允许900 - 1650nm之间的光谱测量
- USB 2.0接口，支持16位动态范围
-支持8个多通道配置
SM241是一款紧凑型基于CCD的光谱仪，专为近红外激光应用而设计。红外上转换荧光粉CCD涂层打破了标准的硅基CCD探测器的阵列灵敏度屏障，可以进行高达1700nm的光谱测量。该技术使SM241成为锗或InGaAs系统的低成本替代品。SM241光学工作台包括超大镀金镜面和光栅，以适应近红外光收集和分析。该光谱仪的光谱覆盖范围为900 nm ~ 1700nm(在900 ~ 1700nm范围内减小覆盖窗口尺寸将提高光谱分辨率和光灵敏度)。但是，尽管SM241可以测量高达1700nm，由于其低灵敏度，它仅限于测量非常窄的带宽和强光，如近红外范围内的激光。
标准接口包括一个USB 2.0接口和一个具有16位扩展动态范围的PCI卡接口。软件支持包括用于应用程序开发的SDK和dll以及我们的SM32Pro基于windows的光谱采集和分析软件。标准和遗留接口设计都支持的采集编程和外部触发。
型号 | SM 241 |
探测器 | 索尼 ILX 像素：2048 感应像素尺寸：14μm x 200μm 灵敏度：30 V/mJ/cm² |
光谱分辨率 | 1.0 至 10nm，具体取决于狭缝和光栅选择 |
光谱范围 | 900 - 1650nm |
光谱仪 f# | 3.5 |
光纤耦合器 | SMA 905 或 FC 标准 |
杂散光 | 优于 0.001 |
狭缝选项 | 10、25、50、100、200、400微米 |
计算机接口 | USB 1.1 / 2.0 16 位（支持 8 种多通道配置） |
软件 | Windows 98/Me/2000/XP/VISTA/Win7/Win8.1/Win10（均为 32/64 位） SM32Pro 和 SMProMX（随光谱仪免费提供） - 基于 Windows（32 位/64 位）的数据采集和分析软件 - 数据导出、放大和缩小、频谱叠加和更多功能 - 信号平均和积分时间控制 - DLL库可用于在DOS和Windows中轻松进行用户软件开发 - 提供VC++ / VB / LabView / Matlab示例 |
尺寸（英寸） | 4.72H x 3.74W x 2.36D 英寸 |
重量 | 1.5磅 |
暗噪声RMS | < 60 RMS 计数，16 位 @ 35 ms积分时间 |
信噪比 | 250:1 |
min积分时间 | 1ms |
触发模式 | 自由运行模式 |
可选配件：

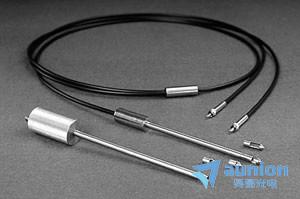

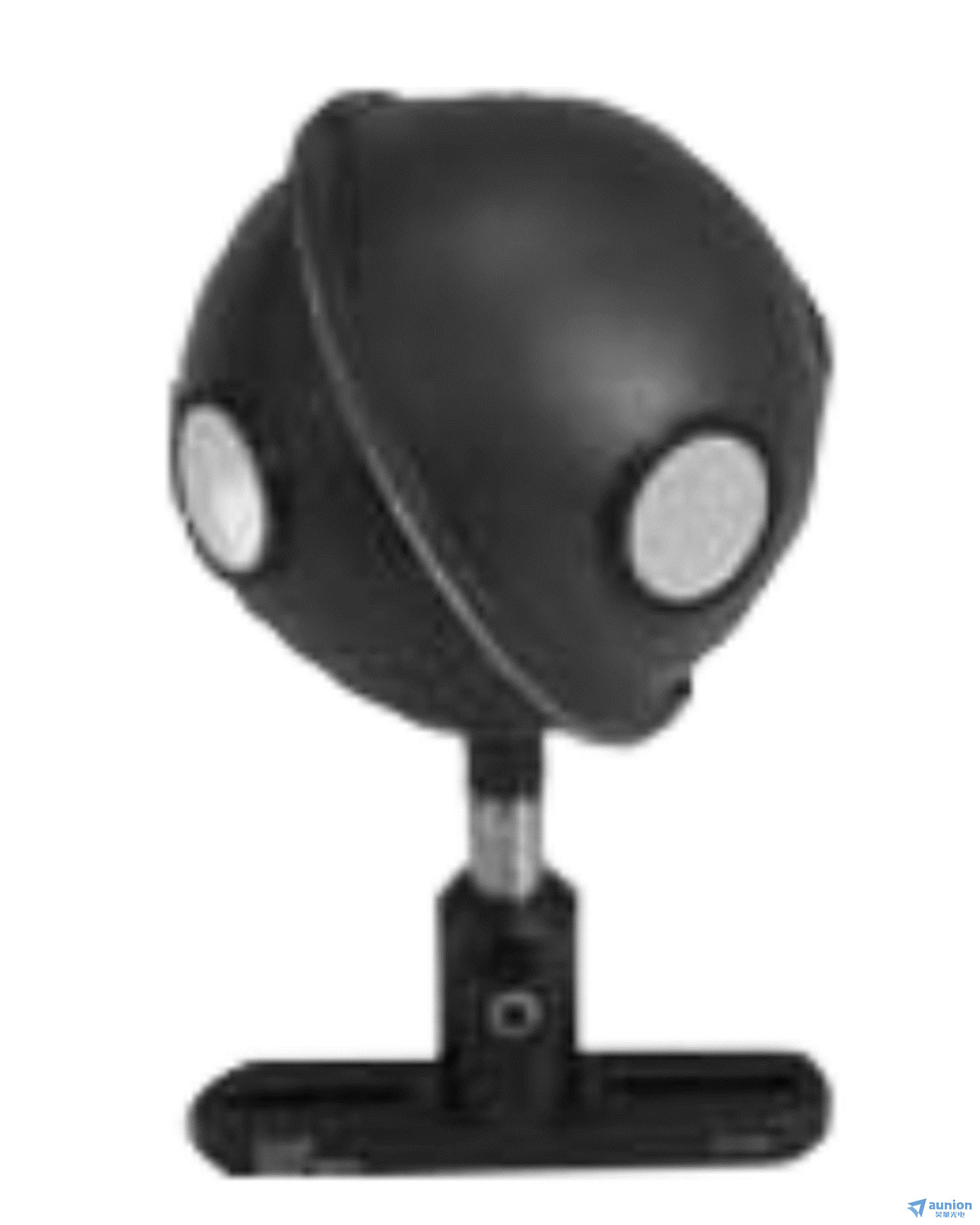

光纤探头、宽谱光源、积分球等
您可以通过我们昊量光电的官方网站 www.auniontech.com ，了解更多的产品信息，或直接来电咨询4006-888-532。
关于昊量光电：
上海昊量光电设备有限公司是光电产品专业代理商，产品包括各类激光器、光电调制器、光学测量设备、光学元件等，涉及应用涵盖了材料加工、光通讯、生物医疗、科学研究、国防、量子光学、生物显微、物联传感、激光制造等；可为客户提供完整的设备安装，培训，硬件开发，软件开发，系统集成等服务。
基于PbSe阵列探测器的中红外光栅光谱仪二阶衍射重叠光谱变形校正

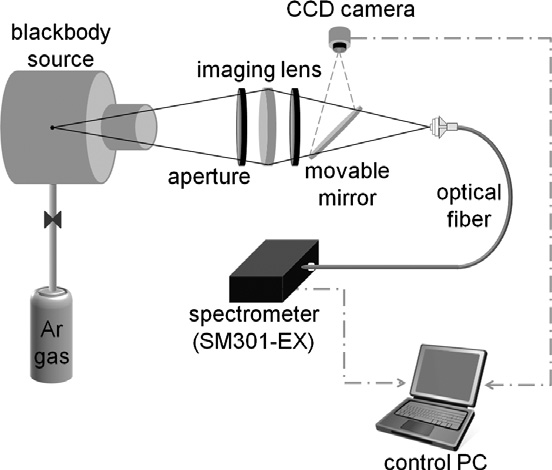

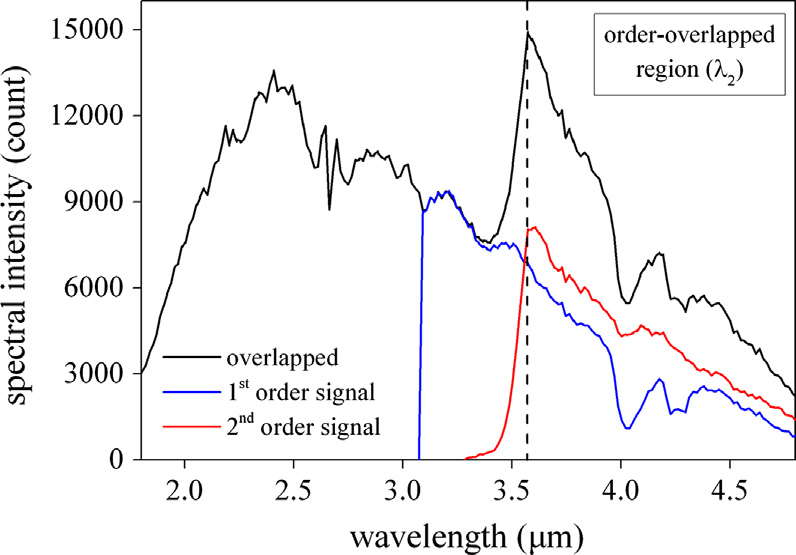

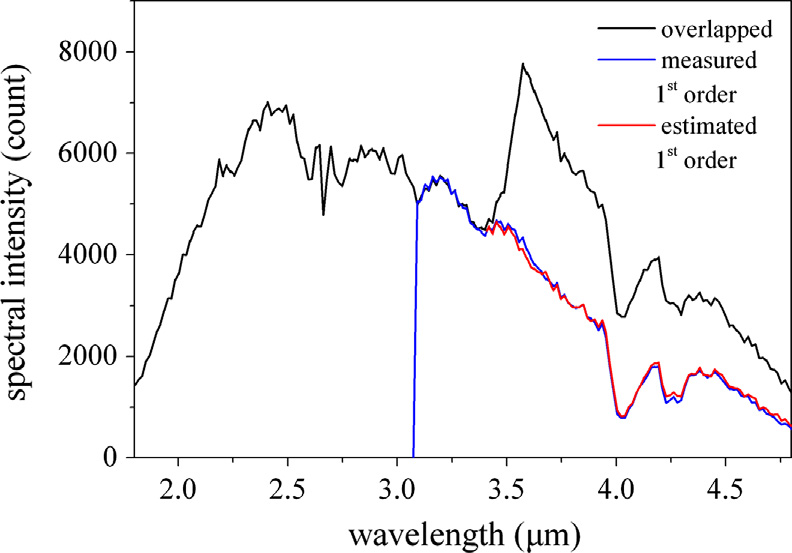

测量中红外范围内的光谱辐射强度，研究人员提出了一种无需切换滤光片的后处理方法，解决由二阶衍射重叠引起的光谱变形问题。提高光谱测量的准确性，并能够应用于需要时间分辨测量的场合。 测量黑体辐射源的光谱：通过比较测量的光谱与不同温度下黑体辐射的Planck曲线，验证了所提出方法的有效性。光谱仪SM301-EX配置：使用了一个具有40.96线/毫米的光栅，入射角为26.3度，3.2微米的布雷格波长，以及3.7度的布雷格角。光谱仪配备了一个256像素的PbSe阵列探测器，用于同时检测1.5到4.8微米波长范围内的256个离散信号。探测器由热电制冷器冷却，保持在-20±0.1°C的温度。光谱仪默认安装了一个截止波长为1767纳米的长通滤光片（LP-1700），以阻挡不需要的短波长光谱。为了补偿二阶衍射重叠，额外采用了一个截止波长为3044纳米的长通滤光片（LP-3000），以传输没有重叠信号的入射光。首先，测量了黑体在2500K温度下的全光谱，以展示特定波长区域（3534纳米以上）的重叠阶数效应。使用LP-3000滤光片测量了重叠区域的一阶信号强度。通过从重叠信号中减去一阶信号强度，计算出二阶信号强度。光谱分析：通过比较测量的黑体辐射信号和理论计算的黑体辐射，来确定系统响应函数。 绝对辐射亮度的转换：将获得的信号强度转换为绝对辐射单位（W/cm²/µm），这对于分析光源的物理属性至关重要。 时间分辨测量火焰：该光谱仪能够通过后处理方法补偿衍射阶数重叠的影响，无需切换滤光片，这对于实时测量如火焰或对抗措施闪光弹等快速变化的辐射源非常有用。使用SM301光谱仪来测量和校正中红外范围内的光谱辐射，解决了二阶衍射重叠引起的问题，并提高了光谱测量的准确性。

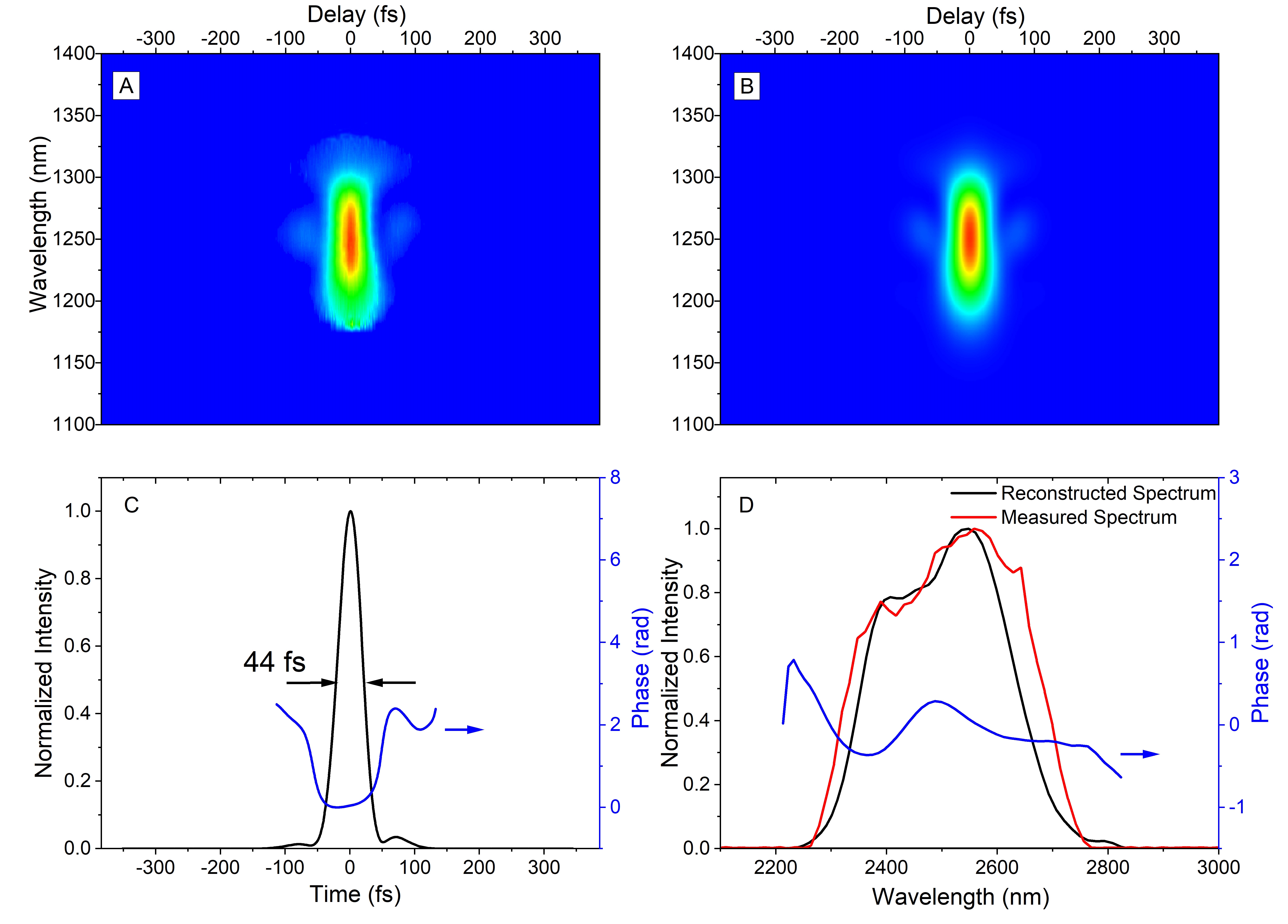

从单级Cr2+ZnSe放大器产生3 mJ, 44 fs, 2.5 mm脉冲

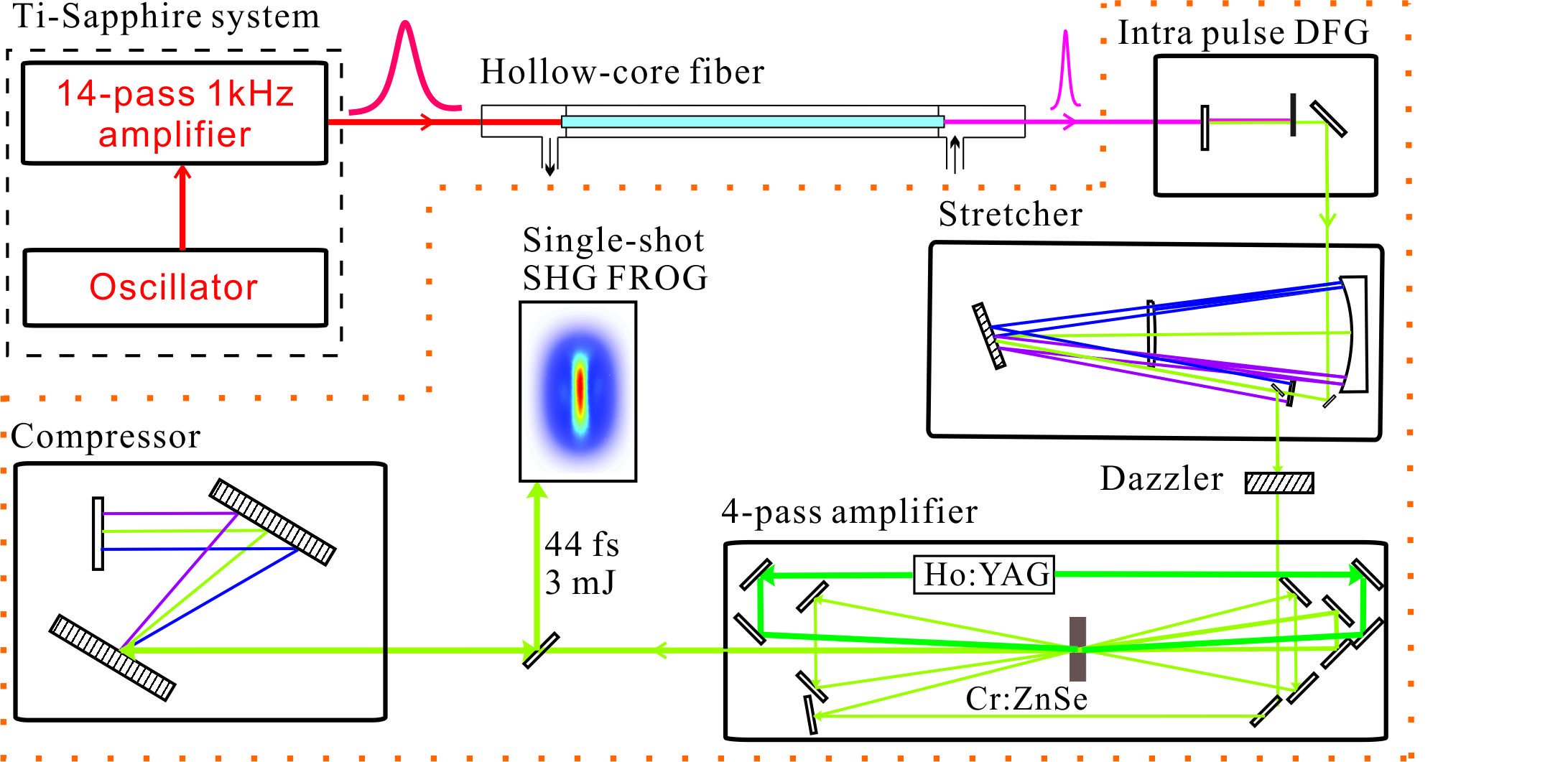

基于Cr2+:ZnSe的单级脉冲放大器，能够产生高能量、超短脉冲的中红外激光。激光系统设计：研究人员设计了一种基于传统色散补偿脉冲放大（CPA）技术的高效单级放大激光系统。激光参数：该系统能够产生能量为3 mJ、脉冲宽度为44飞秒（小于6个光学周期）、重复频率为1 kHz、中心波长为2.5微米的激光脉冲。技术突破：该激光系统在2.5微米波长下达到了约68 GW的峰值功率，这是该波长下迄今为止达到的最高功率。应用前景：有望用于产生水窗（282至533 eV）范围内的阿秒X射线脉冲，这对于有机和生物体系中超快物理和化学过程的研究具有重要意义。系统构建：使用水冷的铬掺杂锌硒（Cr2+:ZnSe）作为增益介质，并由商用纳秒级钬掺杂钇铝石榴石（Ho:YAG）激光器泵浦。脉冲压缩：为了完全压缩激光脉冲，研究人员在氮气环境中构建了整个系统，并利用了中红外声光可编程色散滤波器（DAZZLER）进行高阶色散的预补偿。光谱测量：在激光脉冲经过压缩后，SM301光谱仪被用来测量脉冲的光谱宽度和中心波长，以确保脉冲具有所需的光谱特性。光谱仪与其他光学元件一起集成在氮气环境中操作的封闭盒子内，以减少水蒸气对2.5微米波长以上激光脉冲的强吸收影响。热透镜效应管理：通过模拟和实验，研究人员优化了热透镜效应的管理，这是提高系统效率和稳定性的关键。光谱和脉冲特性测量：使用SM301光谱仪测量了激光脉冲的光谱，并利用频率分辨光学门（FROG）技术表征了脉冲的时间轮廓。效率和稳定性：该系统从2.09微米泵浦到2.5微米激光的光学-光学转换效率超过15%，远高于之前报道的光学参量啁啾脉冲放大器（OPCPA）。未来展望：研究人员提出，通过进一步增加放大级数或采用负色散材料进行自压缩，有望产生更短的脉冲，进而在软X射线水窗区域产生阿秒X射线。SM301光谱仪在本文中发挥了关键作用，帮助研究人员精确测量和验证了激光脉冲的光谱特性，这对于实现高能量、超短脉冲的产生至关重要。
大功率单级掺铥超荧光光纤光源

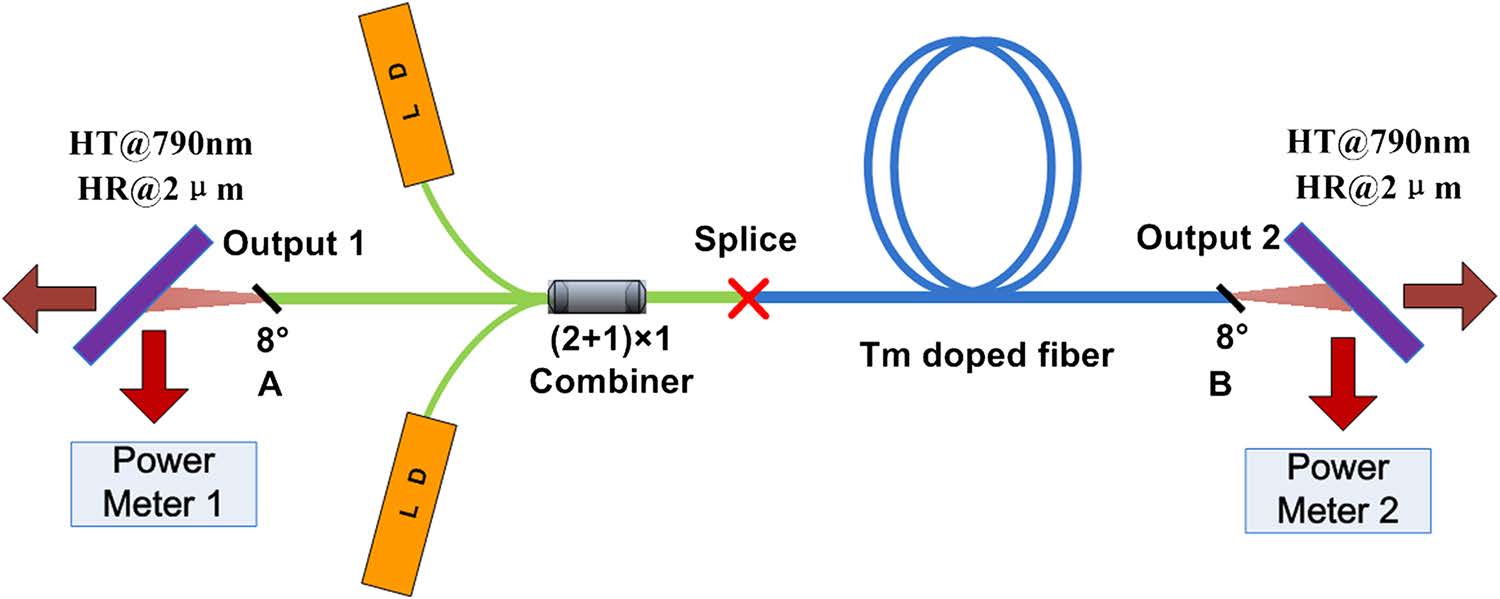

基于铥（Tm）掺杂的单级超荧光光纤源（SFS），在2微米波段实现了高功率输出。实验装置：在实验中，将Tm掺杂的双包层硅酸盐光纤与两个尾纤耦合的多模二极管泵浦源（发射波长为790 nm）相结合，以产生ASE。使用两个二色镜将泵浦光与ASE分离，然后使用SM301光谱仪测量ASE的光谱。光谱测量：使用SM301光谱仪测量了Tm掺杂SFS在不同泵浦功率下的ASE光谱。测量了共轴（与泵浦光传播方向相同）和反向（与泵浦光传播方向相反）ASE的光谱。实验结果：通过SM301光谱仪获得的光谱数据，研究人员分析了ASE的带宽、中心波长以及是否存在由于达到激光阈值而产生的尖锐峰值。实现了共轴放大自发发射（ASE）最大输出功率20.7 W，中心波长为1960.7 nm，FWHM带宽约45 nm。实现了反向ASE最大输出功率25.2 W，中心波长为1948.2 nm，FWHM带宽约50 nm。最大组合输出功率达到45.9 W，对应的斜率效率为38.9%。使用SM301光谱仪的数据验证了实验中产生的ASE光谱特性是否符合预期的设计和理论模型。光纤端面处理：通过双角度切割光纤端面，有效降低了光纤端面的反射，从而减少了反馈。泵浦与ASE分离：使用二色镜将泵浦光与ASE分离，使用功率计和SM301光谱仪分别测量ASE的输出功率和光谱。SM301光谱仪在本文中发挥了关键作用，帮助研究人员精确测量和分析了Tm掺杂SFS产生的ASE光谱特性，这对于优化SFS的设计和性能至关重要。

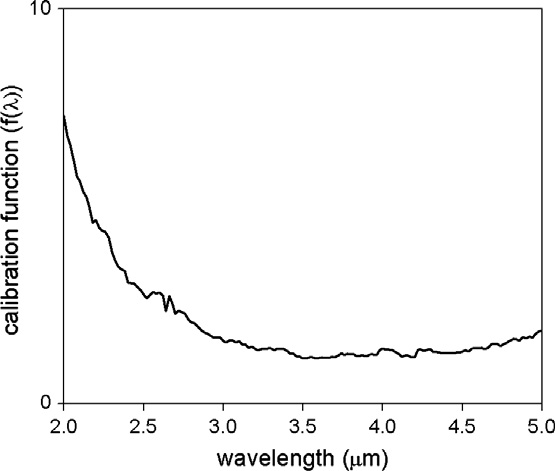

256阵列PbSe中红外光谱发射光谱仪的IRP校正

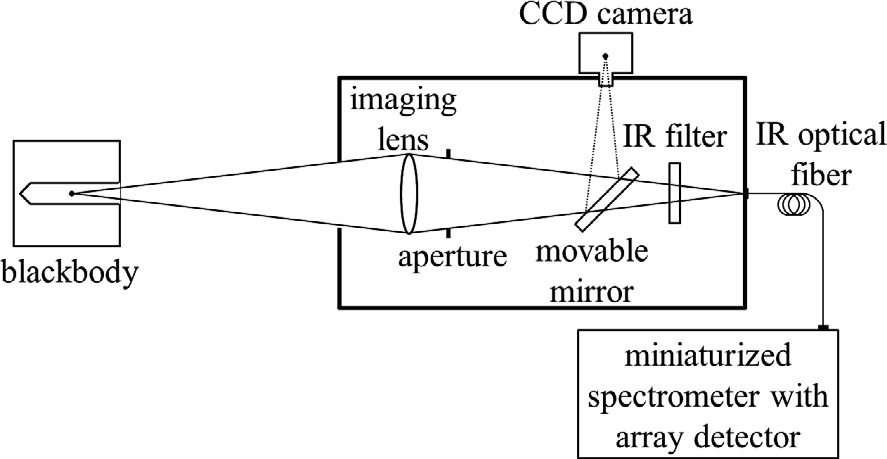

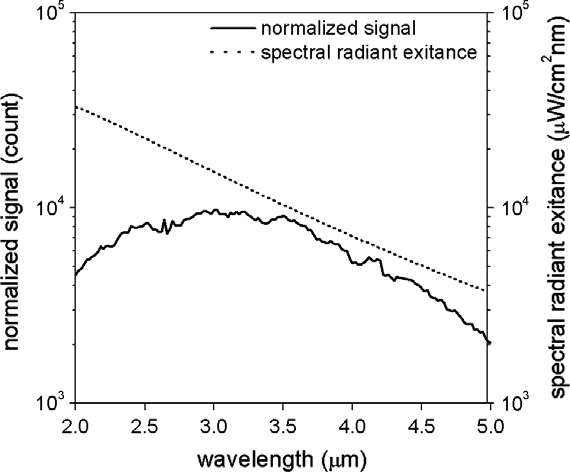

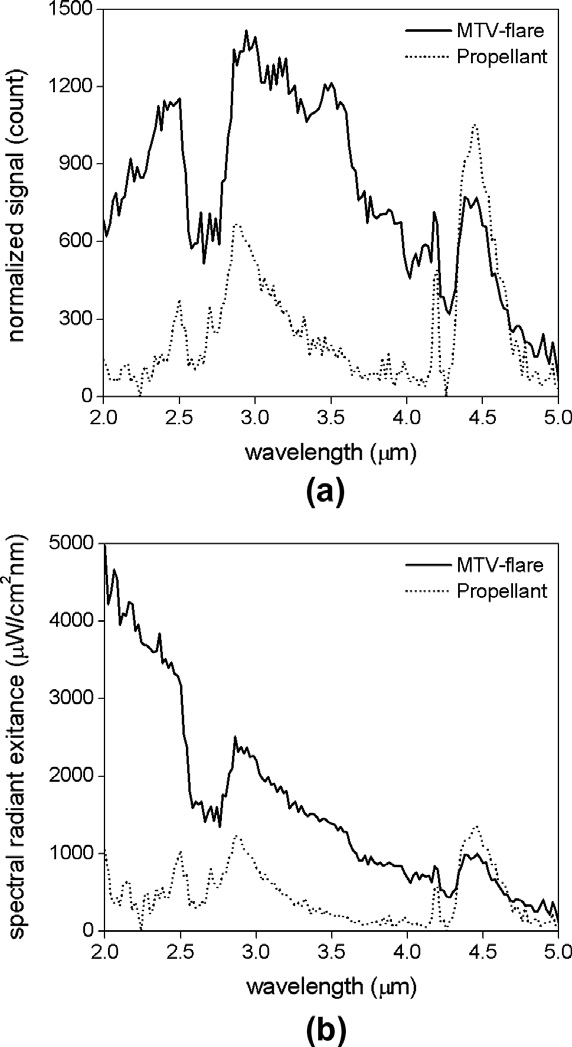

介绍一种中红外光学发射光谱仪（OES）的校准方法，该光谱仪配备了256像素的PbSe探测器，用于测量红外特征的绝对光谱辐射率。研究背景：随着现代战争对隐身技术的需求，红外特征分析对于发展低可观测性技术至关重要。实验装置：使用了一个高温黑体作为参考源，通过与黑体辐射的理论值比较，校准了光谱仪的光谱响应。SM301光谱仪被用来获取在2到5微米中红外(MWIR)光谱区域的光谱数据。这些数据是通过一个带有256像素PbSe阵列探测器的微型MWIR光谱仪获得的，用于分析来自红外对抗措施闪光弹和推进剂的MWIR发射光谱。校准方法：利用一个高温黑体源作为参考，SM301光谱仪测量了黑体在2000 K温度下的光谱辐射强度。这些测量数据与理论计算的普朗克辐射分布进行比较，以生成用于校准光谱仪的校准函数。红外特征分析：通过将校准函数应用于通过SM301光谱仪获得的未校准发射光谱数据，研究人员能够计算出MTV闪光弹和单基推进剂的绝对光谱辐射强度。对两个火焰源产生的各种红外特征进行了测试，以评估OES的性能，并验证其在低可观测技术中的实用性。实验结果：通过校准过程，得到了校准函数，并使用这些函数将实验测量的光谱强度数据转换为绝对光谱辐射率。不确定性分析：对校准过程中可能影响校准函数准确性的所有不确定性因素进行了分析，确定了光谱仪系统的总不确定性为5.24%。 结论：研究开发的光学发射光谱仪能够验证红外特征的绝对光谱特性，这对于先进对抗措施的开发，包括红外对抗措施闪光弹，具有重要意义。 在红外特征分析中，准确校准光谱仪的重要性，使用SM301光谱仪来实现这一点。通过实验验证了红外特征的绝对光谱辐射率的测量，为红外特征分析和红外对抗措施的开发提供了有价值的信息。
2.4 μm硅基光纤拉曼激光器

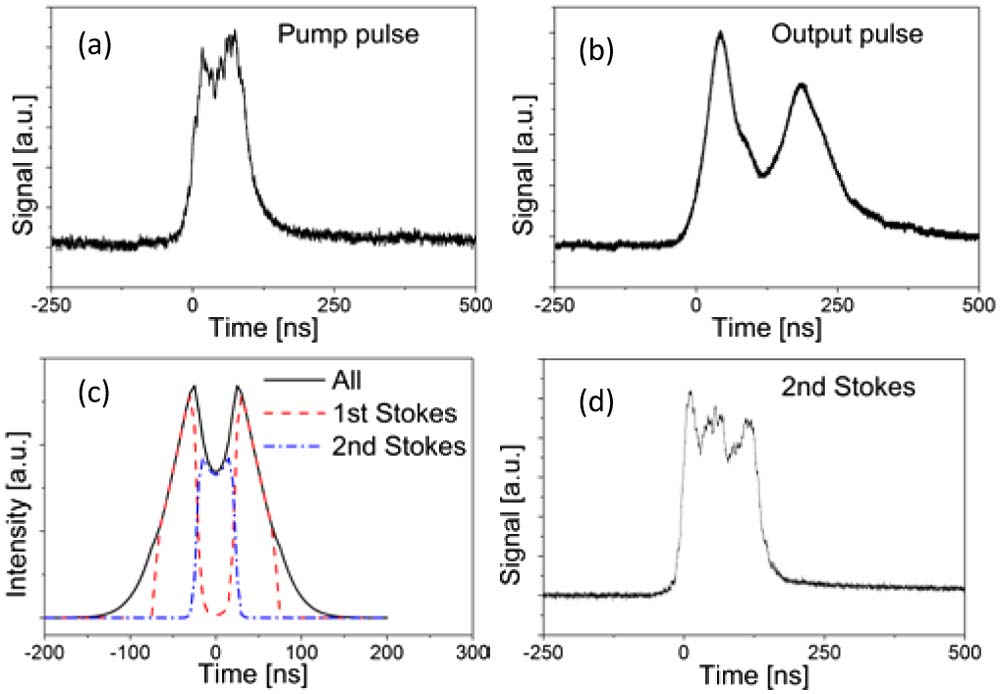

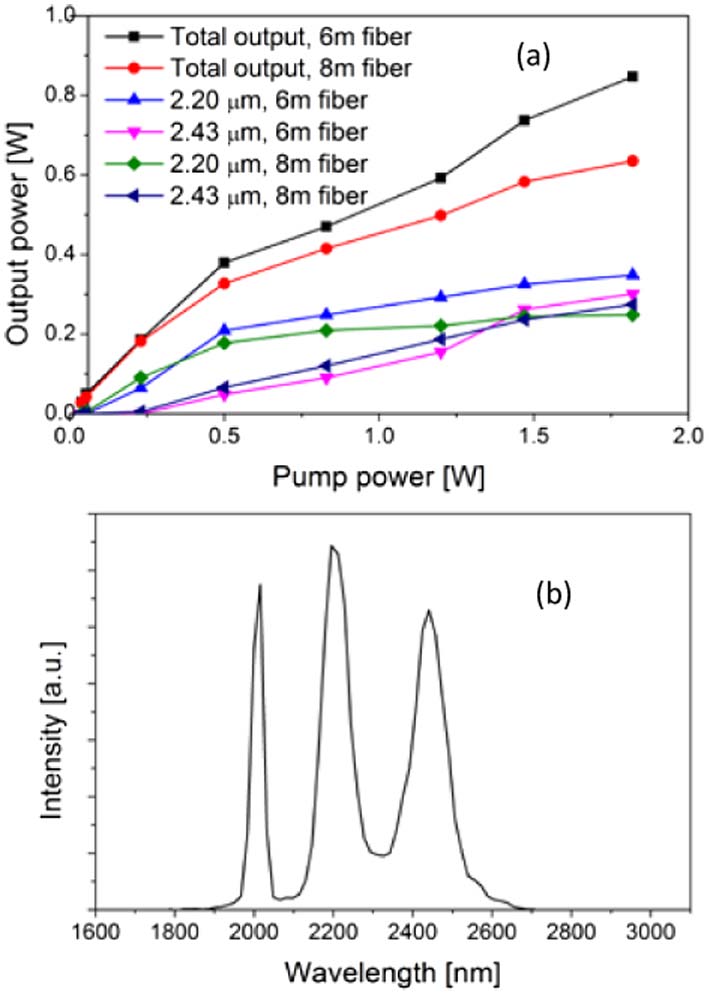

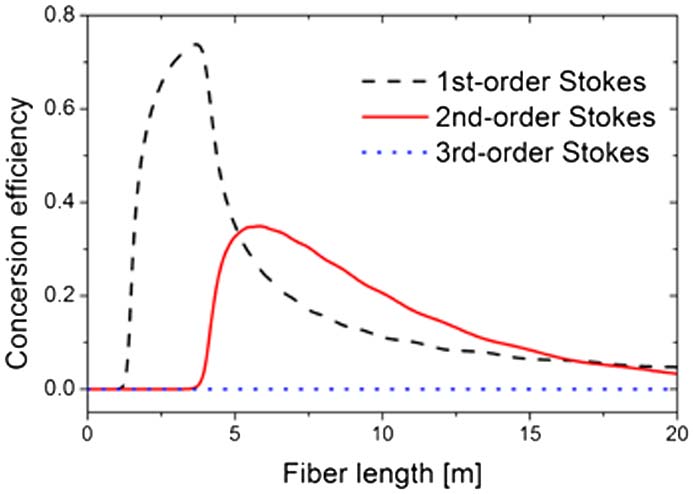

硅基光纤拉曼激光器在中红外光谱区域的发展潜力，通过使用更高功率的泵浦源和优化光纤长度，有望在2.5微米波长处实现更高的输出功率。SM301光谱仪（由Spectral Products制造）被用于分析由基于硅的光纤拉曼激光器产生的输出光谱。 研究背景：中红外波段的光纤激光器因其在激光雷达、气体传感和光通信等领域的广泛应用而受到关注。实验结果：当泵浦波长为2008纳米时，获得了0.30瓦特的2.43微米激光输出，光效率为16.5%；当泵浦波长为2040纳米时，获得了0.15瓦特的2.48微米激光输出，光效率为7.9%。技术实现：利用自发级联拉曼放大过程，通过高锗掺杂的硅基光纤实现了超过2.4微米的拉曼激光输出，这代表了硅基光纤激光器在最长波长操作的记录。光纤选择：选择了高锗掺杂的阶跃折射率光纤（Nufern UHNA7），该光纤具有较大的正常波导色散，零色散波长约为2.6微米。数值模拟： 通过模拟计算了在实验前可产生的波长范围，关键参数是光纤的损耗谱，对于超过2.4微米的波长，损耗是根据波长的指数增长进行估算的。实验装置：实验设置包括一个2微米主动Q开关铥掺杂光纤种子激光器、一个2微米铥光纤放大器和一段高非线性拉曼增益光纤。光谱数据获取：使用SM301光谱仪获取了在2.43微米和2.48微米波长处的拉曼激光器的输出光谱。这涉及到测量由高锗掺杂硅基光纤中的自发级联拉曼放大过程中产生的激光的光谱特性。测量输出功率：通过SM301光谱仪测量了在不同泵浦波长（2008纳米和2040纳米）下，拉曼激光器输出的功率。脉冲轮廓测量：测量了拉曼放大器输出脉冲的轮廓，分析脉冲在时间上的演化，观察到泵浦激光脉冲的中心部分更有效地转移到了2.20微米和2.43微米，导致中心凹陷。这包括了第一斯托克斯和第二斯托克斯激光的功率。结论：研究表明，通过两次级联拉曼转换，可以在2.43微米处实现0.30瓦特的输出，在2.48微米处实现0.15瓦特的输出。SM301光谱仪在本文中发挥了关键作用，帮助研究人员精确测量和分析了硅基光纤拉曼激光器产生的光谱特性，这对于优化拉曼激光器的设计和性能至关重要。

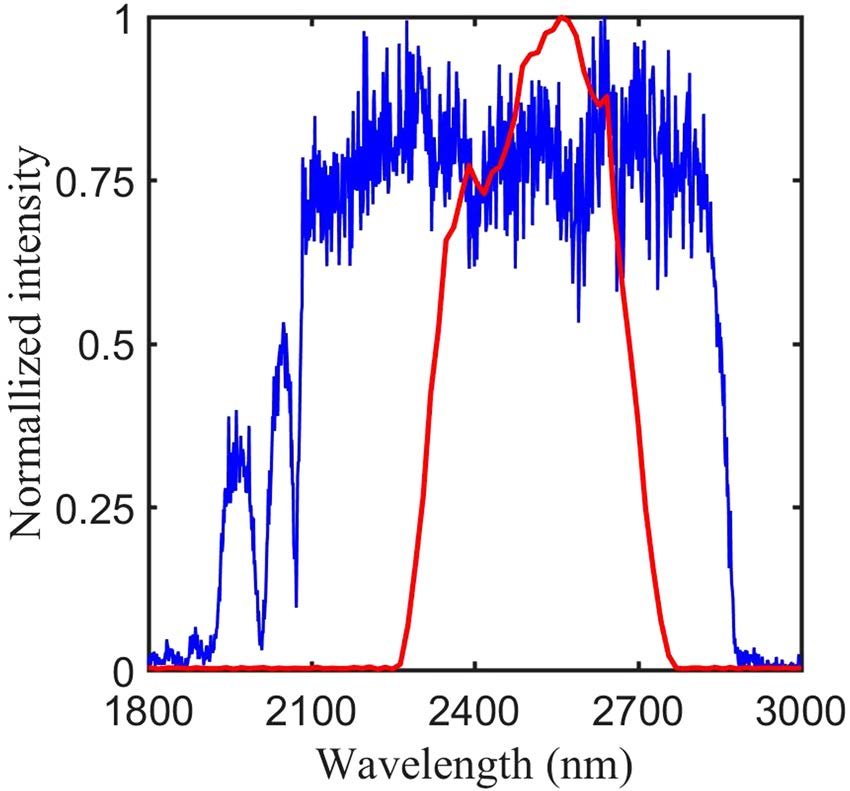

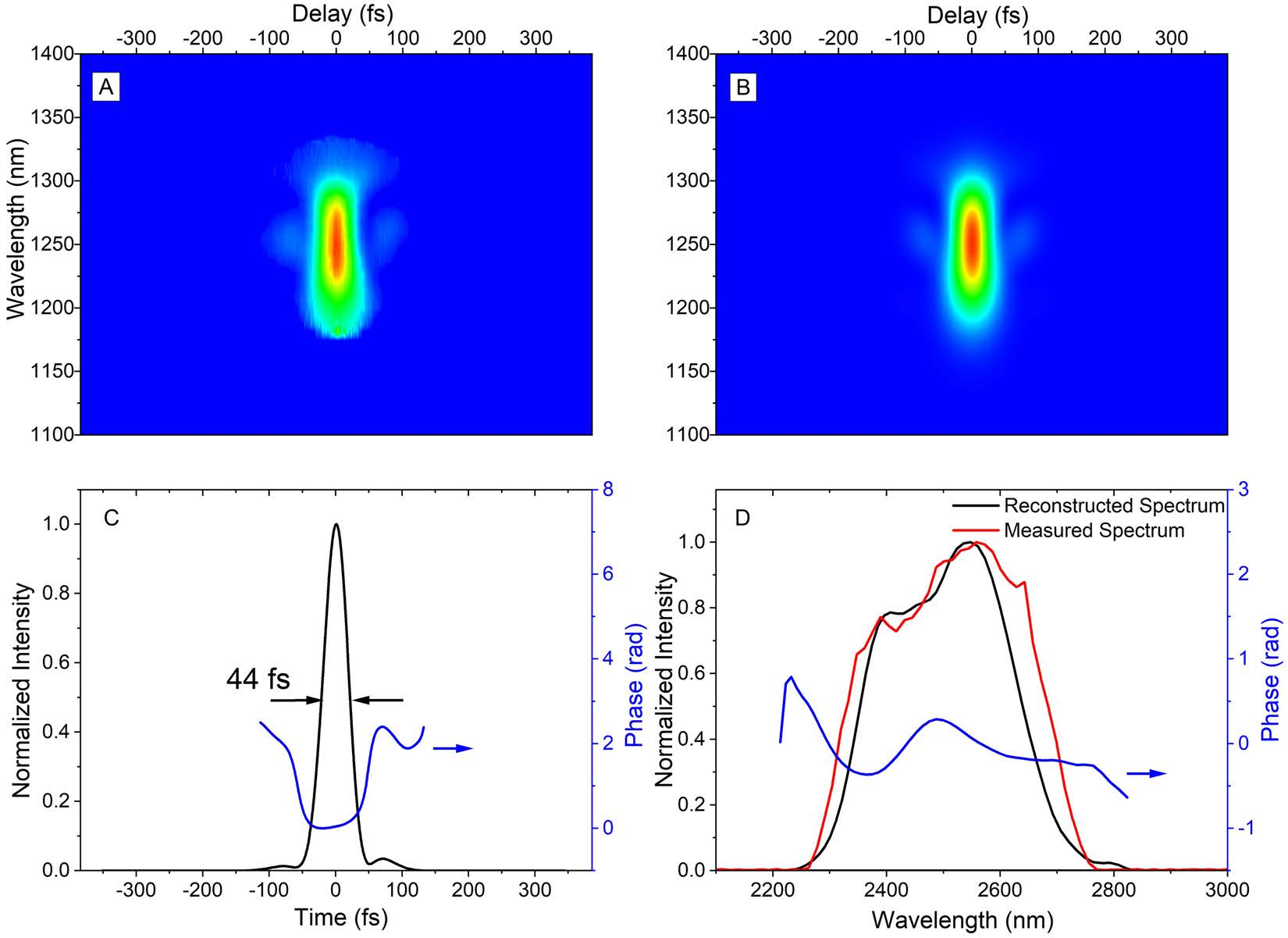

由单级Cr2+ZnSe放大器产生的多循环几焦耳2.5 μm脉冲

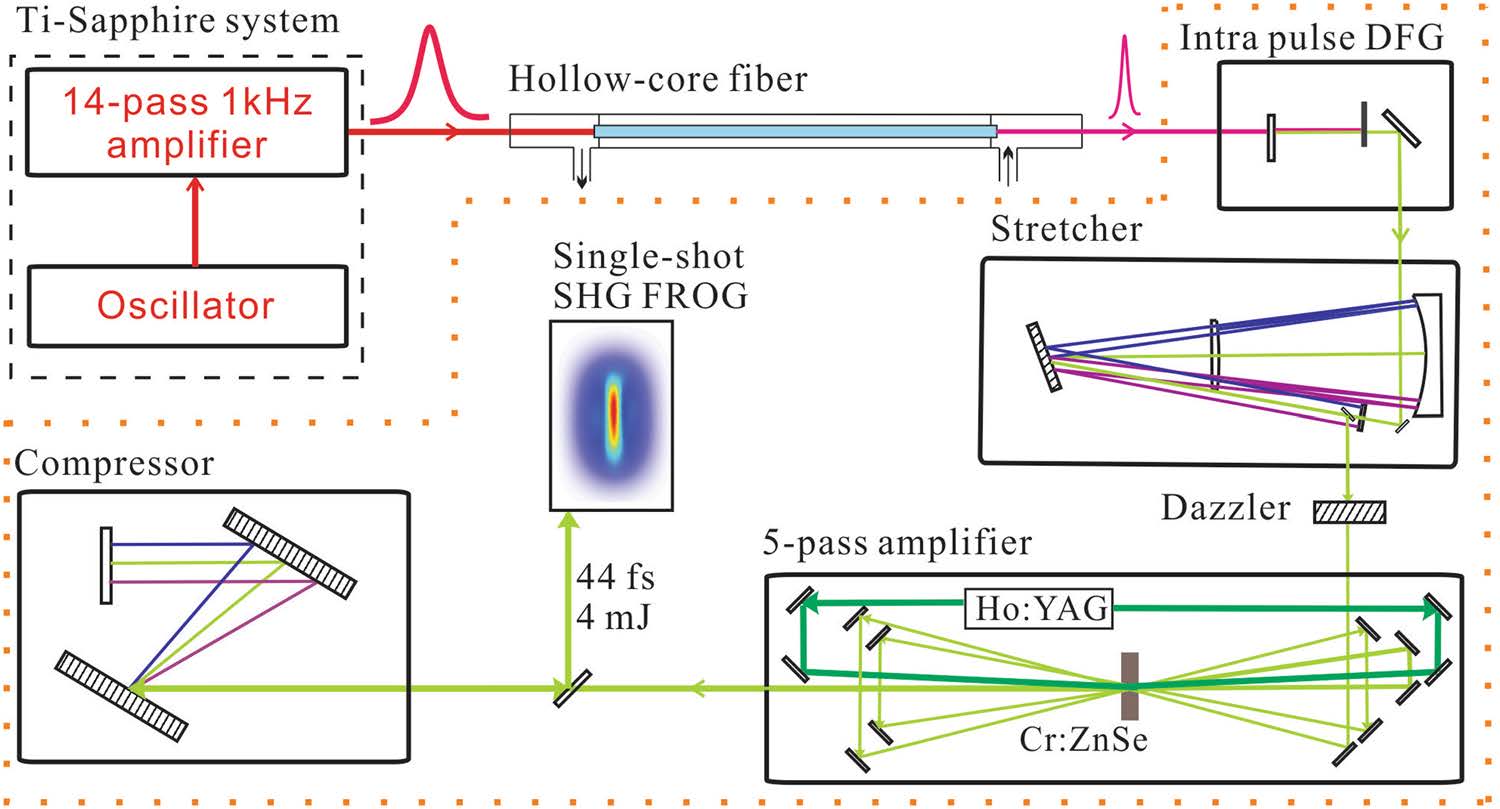

基于铬掺杂的锌硒（Cr2+:ZnSe）单级放大器的飞秒激光系统，高效的单级放大激光系统，传统的啁啾脉冲放大（CPA）技术，能够产生中心波长为2.5微米的近变换极限44飞秒（小于6个光学周期）、1kHz重复频率的脉冲，脉冲能量高达4毫焦（mJ），峰值功率约为90吉瓦（GW），这是该波长下达到的最高峰值功率。SM301光谱仪用于测量经过单级Cr2+:ZnSe放大器放大后的激光脉冲的光谱。这包括了测量中心波长为2.5微米的激光脉冲的光谱特性。通过SM301光谱仪记录了在不同泵浦条件下的光谱数据，用于分析和比较实验结果。使用SM301光谱仪获取的数据来分析激光脉冲的光谱相位和强度分布，这对于理解脉冲的时间特性和相位稳定性至关重要。应用前景：该激光系统有望用于产生水窗（282至533电子伏特）范围内的阿秒X射线脉冲，这对于有机和生物体系中超快物理和化学过程的研究具有重要意义。系统构建：系统使用水冷的铬掺杂锌硒（Cr2+:ZnSe）作为增益介质，并由商用纳秒级钬掺杂钇铝石榴石（Ho:YAG）激光器泵浦。脉冲压缩：为了完全压缩激光脉冲，研究人员在氮气环境中构建了整个系统，并利用了中红外声光可编程色散滤波器（DAZZLER）进行高阶色散的预补偿。热透镜效应管理：通过模拟和实验，研究人员优化了热透镜效应的管理，这是提高系统效率和稳定性的关键。光谱和脉冲特性测量：使用SM301光谱仪测量了激光脉冲的光谱，并利用频率分辨光学门（FROG）技术表征了脉冲的时间轮廓。效率和稳定性：该系统从2.09微米泵浦到2.5微米激光的光学-光学转换效率约为16%，远高于之前报道的光学参量啁啾脉冲放大器（OPCPA）。验证光谱宽度：通过SM301光谱仪测量的光谱数据，研究人员验证了激光脉冲经过压缩后的光谱宽度，以确保其满足飞秒脉冲的要求。未来展望：研究人员提出，通过进一步增加放大级数或采用负色散材料进行自压缩，有望产生更短的脉冲，进而在软X射线水窗区域产生阿秒X射线。
