全功能共聚焦拉曼成像系统

高性价比共焦拉曼成像系统!使用全息透射光栅,光透过率高!

所属类别:光谱仪 » 拉曼光谱仪

所属品牌:韩国Nanobase公司

负责人姓名:邓工(Genii)

电话:186 2116 1670 邮箱:qingtong-deng@auniontech.com


全功能 高速大面积扫描 共聚焦拉曼成像系统


高性价比共焦拉曼成像系统!
高分辨率!
出色的重复性!
使用全息透射光栅,光透过率高!
可扩展/ 定制!
200µm x 200µm 图像快速扫描 & 2D Mapping!



韩国NANOBASE公司专业生产高性价比共聚焦激光拉曼成像系统,为科学和工业领域提供最高性价比解决方案。 韩国NANOBASE公司 XperRam200共聚焦激光拉曼光谱成像系统功能强大,选项完备,操作简单,便于维护。XperRam200共聚焦拉曼成像光谱仪系统使用户可以提供各种可扩展功能,并可为客户提供量身定制的可定制化的服务。

关键词:共焦拉曼成像系统,共聚焦拉曼成像系统,共焦拉曼光谱成像系统,共焦拉曼成像光谱仪系统,拉曼光谱仪,成像光谱仪,激光拉曼成像系统, 显微拉曼成像系统


XperRam 200共聚焦拉曼成像系统

韩国NANOBASE公司专业生产高性价比共聚焦拉曼成像系统,为科学和工业领域提供最高性价比解决方案。 韩国NANOBASE公司 XperRam200共聚焦拉曼光谱成像系统功能强大,选项完备,操作简单,便于维护。XperRam200共聚焦拉曼成像光谱仪系统使用户可以提供各种可扩展功能,并可为客户提供量身定制的可定制化的服务。



主要功能:
显微,mapping,成像
实时响应监测
质量控制
在线检测


性能优势:

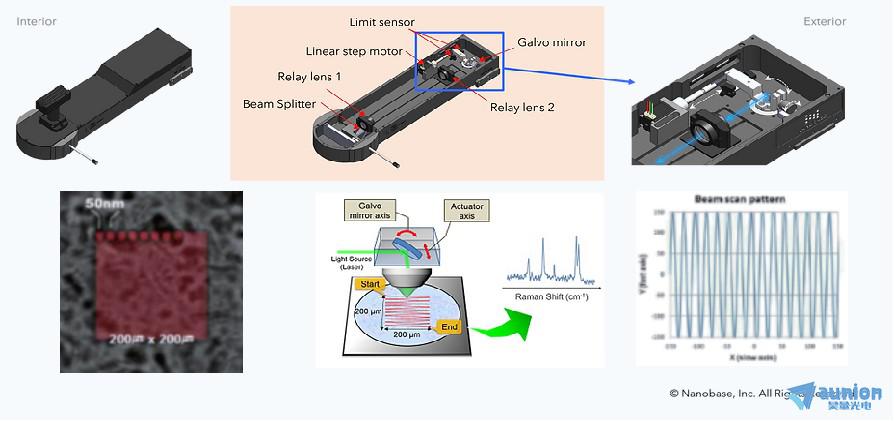

激光扫描:
- 优越的分辨率 & 重复性
resolution < 0.02 um & repeatability < 0.1 μm.
- 大面积拉曼成像范围
scan area exceeding 200 x 200 μm using a 40X, NA=0.75 objective
- 接近衍射极限的光斑,覆盖扫描区域

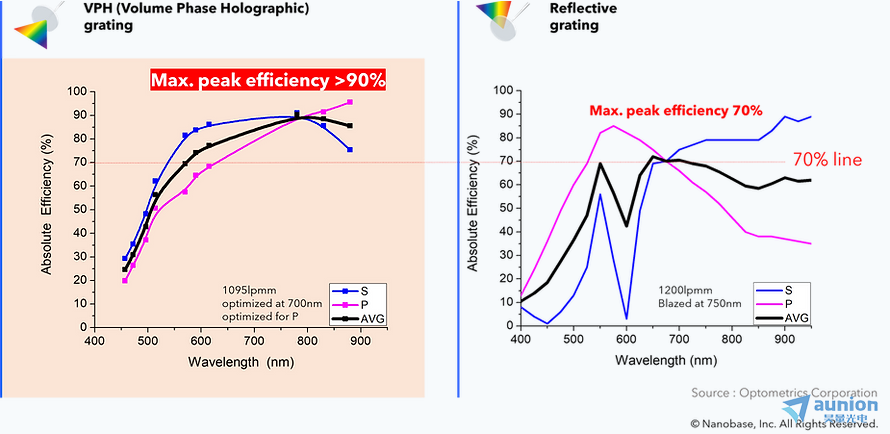

独有的透射式体相位全息光栅技术
-    同类产品中最高的衍射效率,高光透过率
-    偏振相关性小

平均模式
- 高速平均模式
4秒内能获得200 x 200 µm区域的某一拉曼光谱
- 最小化CCD 读出噪声影响,
CCD在激光扫描同时获取拉曼光谱,能很大程度减少传统2D拉曼mapping方法中无法避免的读出噪声的影响
- 快速定量分析
能有效的快速分析载玻片中薄膜样品或纳米微粒

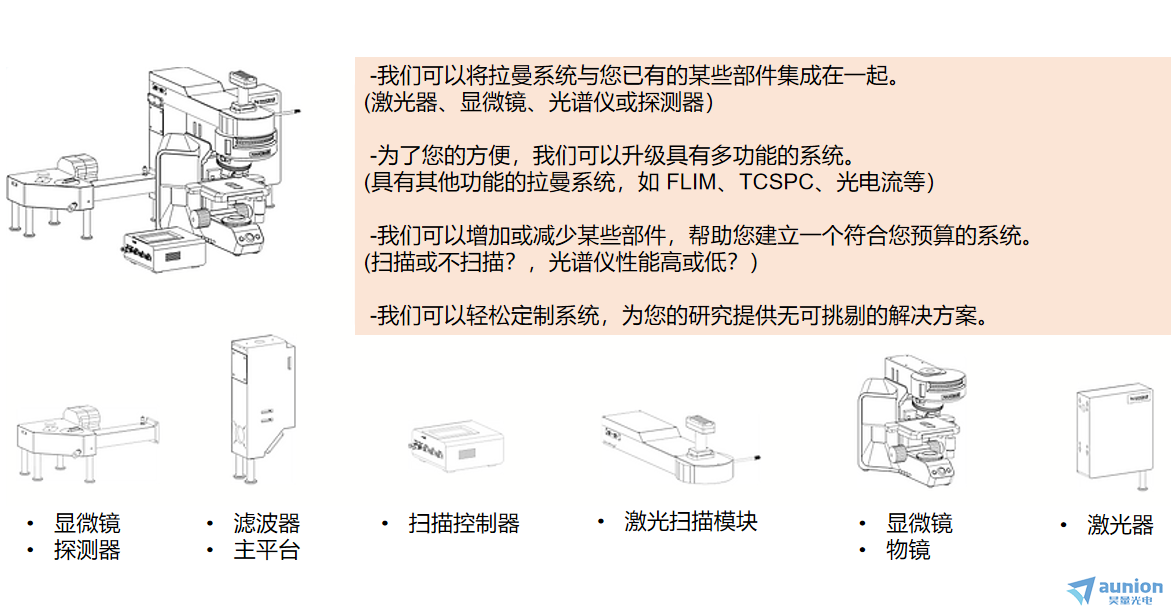

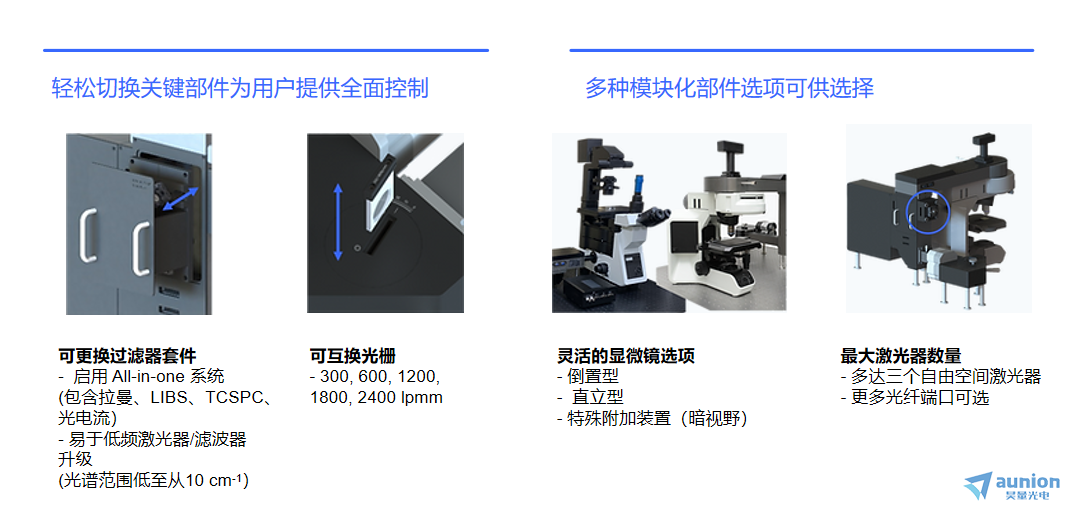

模块化设计(可选项)
- 光纤耦合激光器端口
- 针对多种波长的嵌入式滤波器
- 起偏器
- 窄贷拉曼滤波器选项(低至10 cm-1)
- NIR近红外选项 (700 ~ 1000 nm)



主要技术参数

激光器

532nm,up to 100mW DPSS laser

(Otherlaser sources such as 660nm,785nm are available )

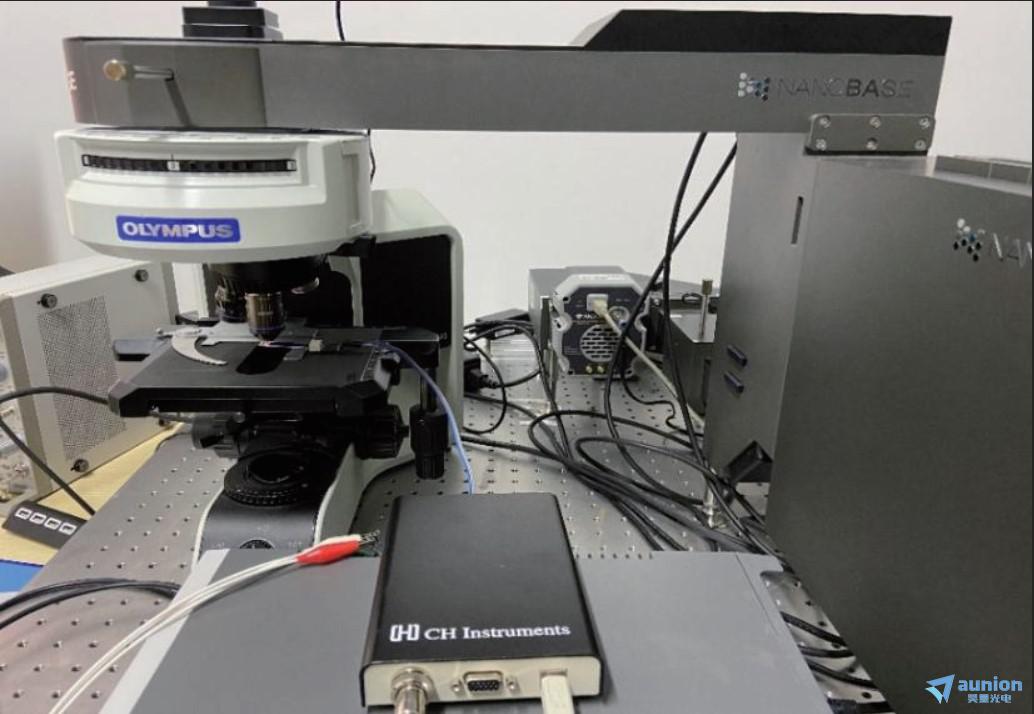

显微镜

Large-size mechanical stage with right-hand   control

Reflected LED illuminator for bright field

Quintuple Revolving Nosepiece

USB2.0 Full HD camera

标准物镜

x40  NA=0.75 ""

>60% transmission from 360 to 1000 nm

光谱仪(XPE200)

 Input f/5

 Focal length 200 mm

1800 lpmm VPHG grating (for 532nm   excitation)

Micrometer for center wavelength adjustment

FWHM resolution ~ 0.12 nm

Dispersion ~0.038 nm/pixel (16um/pixel)

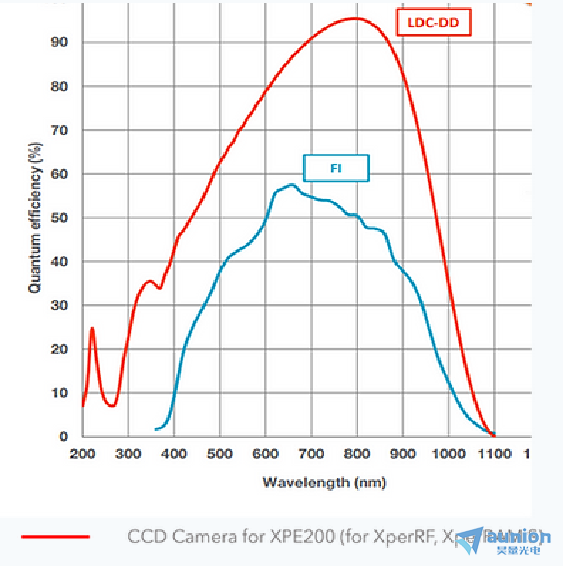

探测器

Most Andor and PI cameras can be used



可选配置
单模保偏光纤FC/PC接口
Achromatic collimator for 450~680 nm
No moving parts

光偏振控制
 >> Excitation polarization control
0~180°continuous rotation of excitation laser polarization
Operating wavelength : 532+/-20nm
Utilize a zero order half wave plate>>Collection polarizer
Operating wavelength: 420~700 nm-
Extinction ratio > 200:1
Transmission > 83%

窄贷滤波器 (OD7)
 >>Bandpass filter
Bandwidth (FWHM) < 0.3 nm
Diffraction efficiency > 90%
>>Notch filte
Blocking > 99.9999% (OD3 + OD3)
Transmission > 50%
Bandwidth (FWHM) < 0.5 nm

激光器
Optimized for raster scan
Wavelength range: 450 ~ 700 nm
FOV: 200 X 200 um using a 40X objective
Single Protected silver mirror (450~1000 nm) for XY scan
>> Laser scan controller
USB 1.1-Labview example provided

激光功率控制
Variable ND filter (OD 0.04~4)
Laser power monitor photodiode output (BNC connector)


主要应用:
生物
- Cell research / Disease detection / Stents and implants
- Cosmetics and in vivo skin analysis

法医检测
-The non-destructive and in-situ identification of controlled drugs and narcotics.

制药学, 化妆品和食品学
-Characterization and Mapping of active pharmaceutical ingredients and excipients

半导体,太阳能电池和OLED
-Strain measurements of a Si cap layer deposited on a SiGe substrate determination of Ge content - Defects identification during the manufacturing process
- Defects identification during the manufacturing process

固体状态材料
- Analysis of Solid State Chemical Reactions and Composite
- Raman Maps Identify and Located Phases.
