HF2LL 系列50MHz双通道高频锁相环

瑞士苏黎世仪器公司(Zurich Instruments)HF2PLL双通道高频锁相环

瑞士苏黎世仪器公司(Zurich Instruments)双通道高频锁相环HF2PLL是 HF2LI 锁相放大器, HF2LI-PLL , HF2LI-PID的集成装置。

瑞士苏黎世仪器公司(Zurich Instruments)双通道高频锁相环HF2PLL是一款集成了两个50 MHz锁相环和两个独立50 MHz锁相放大器的高性能仪器。锁相环可进行全面配置实现准确的频率跟踪。结合苏黎世仪器独特的128位处理技术,锁相放大器提供优质的信号恢复功能。双通道高频锁相环HF2PLL 拥有卓越的性能,不断推动相敏检测技术向更高水平发展,使各种高频领域新应用成为现实。


双通道高频锁相环关键特性:
Ø  50 MHz双重锁相环
Ø  2 个全配置锁相放大器
Ø  2个高频高性能信号发生器
Ø  全参数控制的50 kHz PLL带宽
Ø  4 个全配置PID控制器
Ø  应用程序包(内置): 自动增益控制,提示防护, 峰值分析
Ø  应用程序包(可选): 开尔文探针显微镜, Q控制, 双谐振频率跟踪 (DFRT),边带分析仪
Ø  PLL谐波模式
Ø  频率偏移和耗散输出(无抖动)
Ø  软件: ZoomFFT,频率响应分析仪, HF2PLL指导, PID指导, 示波器, 光谱
Ø  编程接口包括LabVIEW, MATLAB, Python, C included


双通道高频锁相环应用:
Ø 原子力显微术 (AFM)
Ø 扫描隧道显微术(STM)
Ø 近场扫描光学显微镜 (SNOM, NSOM)
Ø 微机电系统 (MEMS)
Ø 谐振器/磁力仪
Ø 频率梳: 时间基准标定
Ø 半导体特性描述和测试

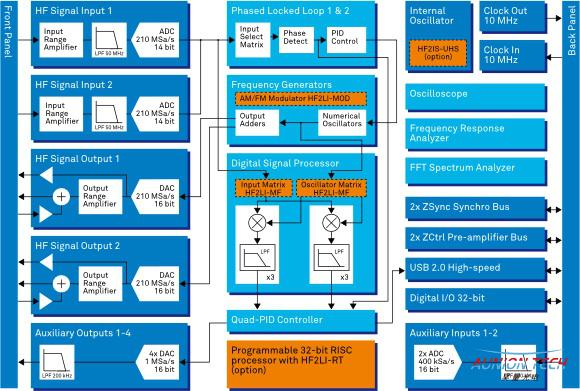

双通道高频锁相环功能图解:




双通道高频锁相环规格:

PLL 操作模式

恒定激励

恒定振幅

是, 自动增益控制

Q控制

(可选)

开尔文探针反馈

(可选)

频率范围

1 Hz - 50 MHz

中心频率

1 µHz - 50 MHz

PLL带宽(1 MHz)

16 Hz - 50 kHz

PLL带宽 (100 kHz)

16 Hz - 10 kHz

相位噪声 (100 kHz@ 100 Hz间隔)

-100 dBc/Hz

高频模拟输入

频率范围

0.8 µHz - 50 MHz

输入电压噪声

5 nV/√Hz

动态存储

120 dB

A/D 转换

14 bit 210 MSa/s

高频模拟输入

频率范围

DC - 50 MHz

输出范围

±10 mV, ±100 mV, ±1 V,   ±10 V

信号加法器

±10 V, DC to 50 MHz带宽

D/A 转换

16 bit 210 MSa/s

调制器& 参考

解调器数目

6 双相

输出采样率

USB:达到460 kSa/s

辅助输出:1 MSa/s

滤波时间常数

1 µs - 500 s

滤波器带宽

80 µHz - 200 kHz

滤波器斜率

6, 12, 18, 24, 30, 36,   42, 48 dB/OCT

参考频率分辨率

0.8 µHz

参考相位角分辨率

1.0 µ°

一般项

尺寸

45 x 35 x 10 cm   (19" rack)

重量

6.2 kg

电源

110-120 V, 220-240 V,   50/60 Hz

工作温度

+5 °C to +40 °C

PC操作系统

32-bit 64-bit 版本 Windows XP, Vista, Windows 7, Linux
