长光程气体吸收池

  • 长光程气体吸收池
低浓度气体测试用理想吸收池!

所属类别:光谱仪器 » 中红外光谱仪

所属品牌:

产品负责人:

姓名:王工(Karl)

电话:186 1603 9606(微信同号)

邮箱:kangjun-wang@auniontech.com

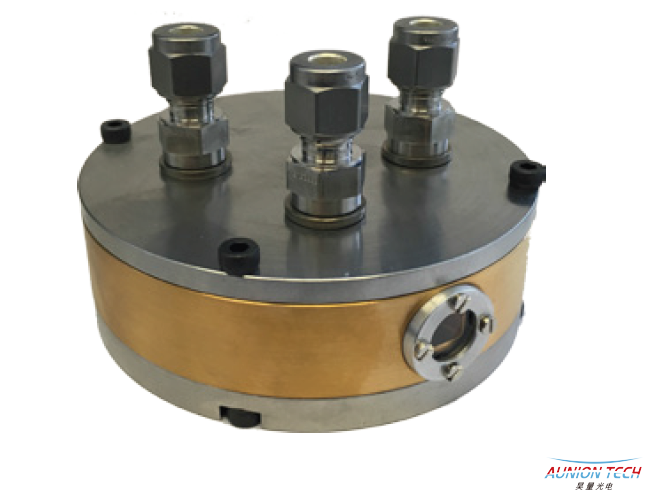

IRcell — 结构紧凑的长光程气体吸收池



追踪气体浓度在许多实际应用中都非常重要。特别是对于低浓度气体,由于弱吸收,需要延长光学检测的光程。

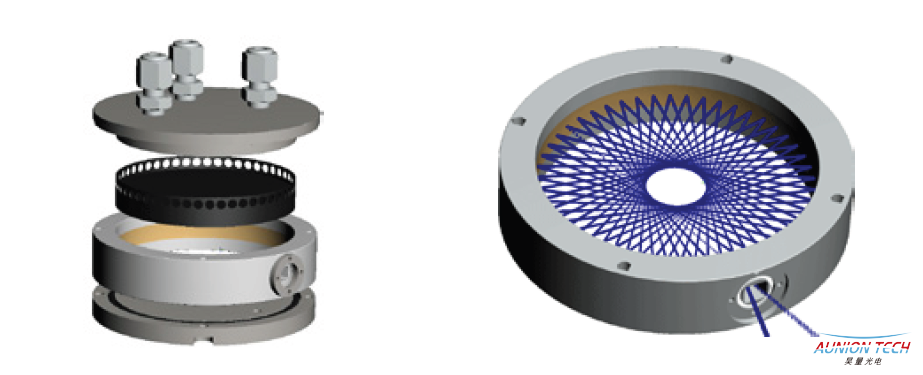

IRcell提供了一种往返折光的设计,由单个圆环反射镜组成。该结构中光程可达3.5m。并且,对振动和温度变化不敏感。


独特性

1.     低噪声

RMS<0.20/00光学条纹,典型值~0.10/00。该值对光谱分辨率影响很大。

2.     结构紧凑

两维的光束模式使得样品需量少,设计的吸收型模板。

3.     透过率

IRcell高透过率,光程体积比增加,提供了良好的性能。



系统参数:

光程                            349cm / 137”

输入输出角度              水平  28o

                                  垂直  3o

调节容差                    水平  ±0.002o

                                 垂直  ±0.1o

数值孔径(NA)             0.027

输入孔直径                4mm / 0.157”

条纹水平                   <2.0×10-4rms @λ=4.3um

波长范围                   IR/mid-IR/THz

气体体积                   38 ml

气体装配                   Swagelok  6mm (1/4”)

                                  Whitworth  G 1/8”

压力范围                   0-1 bar / 0-750 torr

泄露率                       <1×10-7 bar×l/s

镜表面                      镀金

O型圈材料                NBR

吸收材料                  聚四氟乙烯,可订制

窗口材料                  BaF2, CaF2, Al2O3, N-BK7

尺寸                         10cm 直径,3cm 高度

                              (含气体接头)

固定孔                      3×M6



应用:

-        工业过程控制

-        环境气体分析

-        安全监控
