可变焦反射镜

可变焦反射镜---可做相差矫正的高速可变焦反射镜!

所属类别:光机产品/精密定位控制系统 » 变焦模块/物镜扫描台

所属品牌:

技术服务人员:李工(William)

电话:156 1809 2363

邮箱:wentao-li@auniontech.com



超快可做相差校正的变焦反射镜

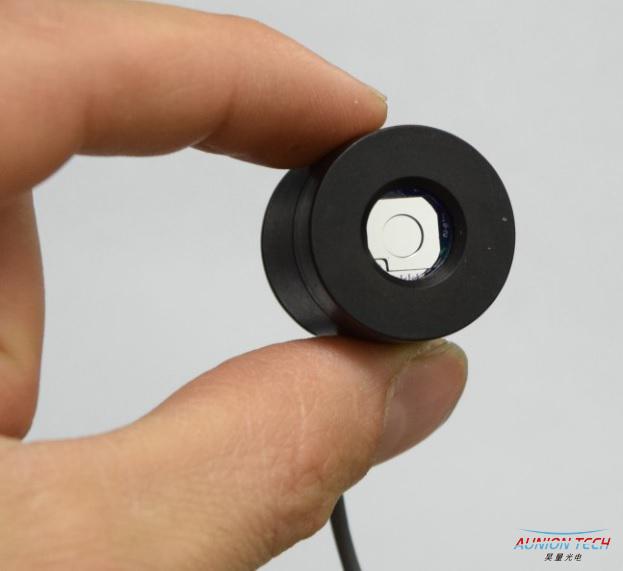

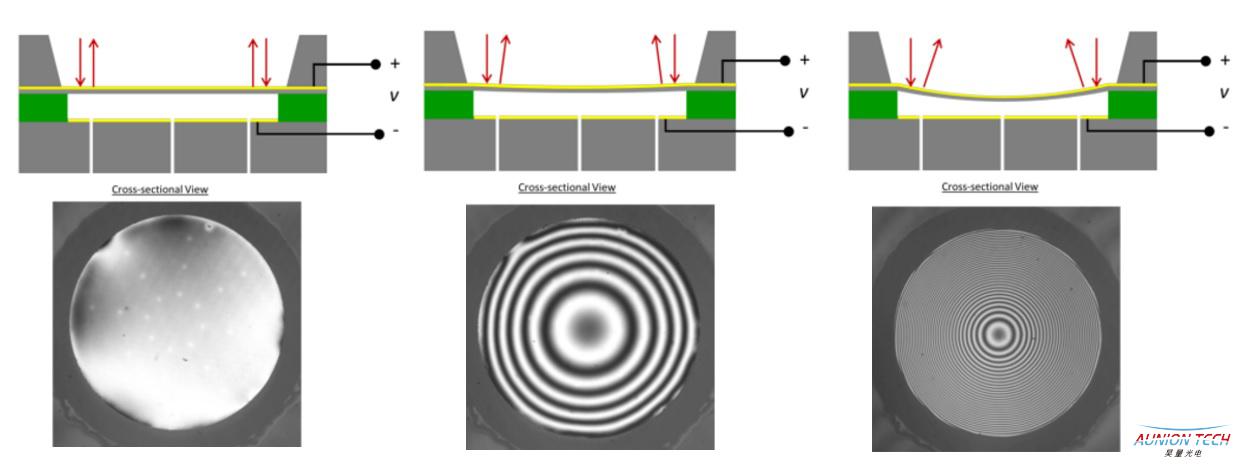

上海昊量光电设备有限公司推出的AUMFC系列可变焦反射镜是由静电驱动的可变曲率半径的反射式光学元件。该元件由放置在同心的反射镜和电极组成。变焦范围可从67mm到无穷远,并且可以重复调节焦距。全程稳定时间小于100微秒。

该可变焦反射镜采用AHV400放大器进行控制,用户只需提供0-10V的模拟输入信号,AHV400就可以提供驱动所需的高电压。若需要进行相差校正,AHV400可以利用0-10V的输入电压控制五个镜像区域。

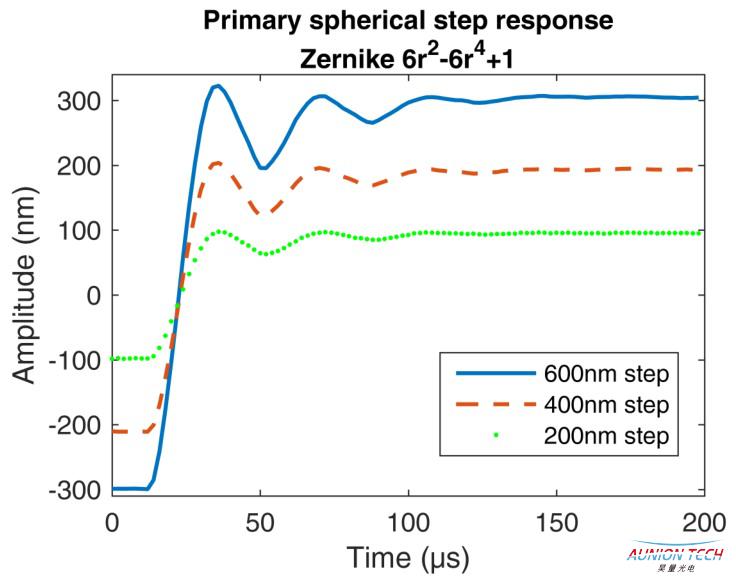

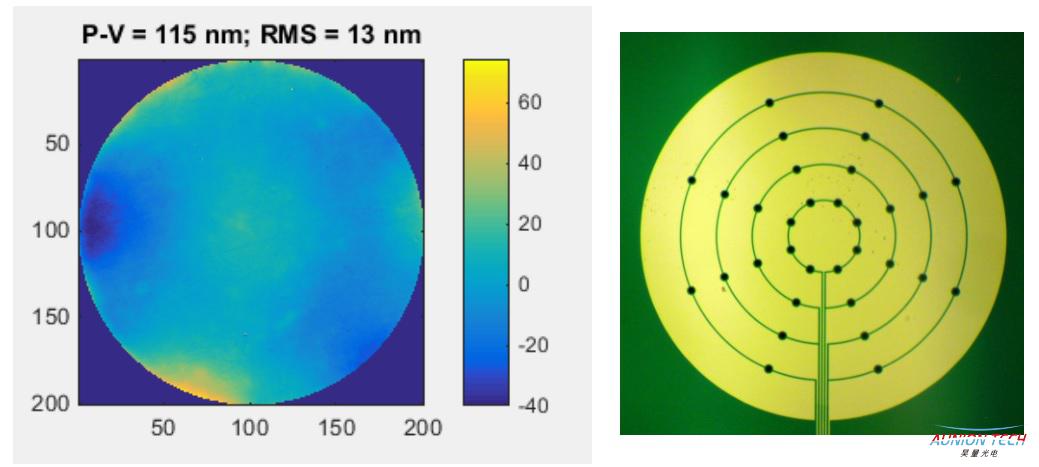

我们的可变焦透镜在提供高速变焦的同时,还可以提供实时的相差校正。该可变焦反射镜有多达五个独立的同心电极,可以对每个区域单独的施加电压,对反射镜的表面形状进行微调,而且样品表面的形状可以快速的改变因此可以实时的校正由于焦点改变而引入的相差。




产品特点:

  •    快速、可重复的聚焦控制

  •   大的变焦范围 ¥

  •  有实时相差校正功能

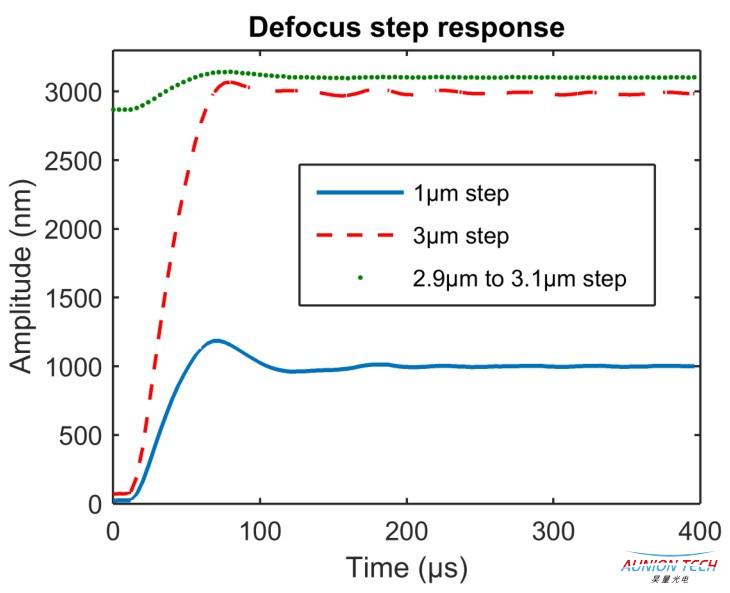

  •    快速稳定时间<200ms


产品应用:

  • 共聚焦双光子显微镜

  • 激光雕刻

  • 机器视觉

  • 高速成像

  • 激光聚焦控制



产品参数:

Mirror   Specifications

Mirror diameter

2 - 4 mm

Maximum stroke

18 µm

Minimum focal length

<67 mm

Settling Time

<200 µs

Mirror flatness

<30nm RMS

Mirror material

Aluminum, Gold, Silver

Operational temperature

15° C to 35° C

Operational humidity

<50% RH

Standard Housing dimensions

(custom packaging available)

Diameter: 25.4 mm

Length: 19 mm

AHV   400 Amplifier Specifications

Interface

Analog input only

Input voltage

0-10 V

Output voltage

0-400 V

Channels/mirror zones

1-5

Small signal bandwidth, no load

25 kHz

Full scale bandwidth, no load

2 kHz, slew rate limited

Slew rate, not load

2.75 V/µs

Inputs

DSUB

Control interface

Analog input via DSUB

Power supply

24 VDC
