法拉第隔离器

FOI 5/57法拉第隔离器和FOI 5/711法拉第隔离器的工作波长均是可调的

当一束光通过置于磁场中介质的时候,法拉第效应会使光的偏振方向产生旋转,即从观察者的角度看到看,光束的偏振轴会向顺时针旋转一定的角度。如果出射光再次被反射回原来介质时,观察者将发现光的偏振轴又沿顺时针旋转了同样的一个角度。利用这种法拉第效应制成的光学旋转器即为法拉第旋转器。

法拉第隔离器又叫光隔离器,光学隔离器,激光隔离器,激光法拉第隔离器




很多光学玻璃可以用作工作物质,譬如SF57可以被用来制作法拉第旋转器。但为了在可见光到近红外波段保证最高的Verdet(维尔德常数),Leysop公司只采用最高品质的单晶TGG(terbium gallium garnet)。TGG材料在可见及近红外波段具有最高的Verdet常数,即使在高功率激光场合下使用也可以保证非常小的波前畸变。

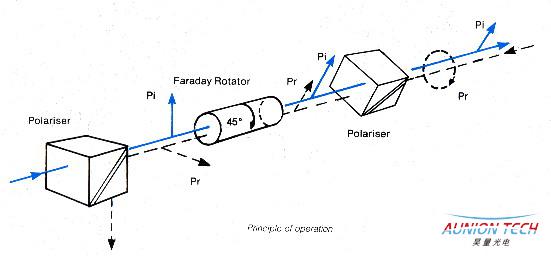

法拉第隔离器的结构是在磁光旋转器两边加上一对偏振起偏器,并设置磁光旋转器的旋转角度为45°。 光经过隔离器之后,入射光与其二次经过旋转器的反射光偏振方向正好相差90°。这样入口出的偏振器件就可以完全阻止了反射光的透过。出口处的偏振起偏器起到了净化反射回隔离器的光的偏振态的作用,这样即使当从外部反射回隔离器的光是非线偏振时,出口处的偏振器件也可以保证不会有光最终通过隔离器而回到发射端。


2,工作波长的调节

    因为Verdet常数与波长有关的,波长越长达到45°旋转所需的磁场越强。LEYSOP的法拉第隔离器因此有两种基本的设计。对于较短波长(500~900nm),LEYSOP提供FOI 5/57法拉第隔离器型法拉第隔离器。这一设计采用了较为简单的永磁体装置,因而它比长波长模组FOI5/711法拉第隔离器的体积也要稍小一些。在针对较长波长(900~1100nm)的型号FOI5/711法拉第隔离器当中,LEYSOP采用了一些较为复杂的设计以增强磁场强度从而保证隔离的效果。

    FOI 5/57法拉第隔离器和FOI 5/711法拉第隔离器的工作波长均是可调的。

    FOI 5/57法拉第隔离器型隔离器允许通过调整TGG棒在磁场中的插入角度一下调整工作波长。(这一操作需要取下偏振器件,操作完毕后再恢复原位) FOI 5/711法拉第隔离器因为采用了两个反向得磁场装置,所以调整工作波长的的操作来有所不同。它是通过增加或减少两个反向永磁铁之间的距离,从而实现TTG材料中心区域磁场强度的调节的。由于在此操作忠整个外壳都需要被调整,Leysop公司强烈建议事先先把偏振器件去掉以保证器件的安全。

    通常,FOI5/57法拉第隔离器的工作波长调谐范围在100~150nm,而FOI5/711法拉第隔离器的工作波长调谐范围则为出厂设置工作波长的+/-5%。

    当然,目前比较常见的改变工作波长的方法是,简单地旋转输出偏振器件偏振方向相。LEYSO所采用的方法相对于其他制造商的做法,似乎显得稍微有些繁琐。然而,值得一提的是上述常见方法会带来一个很大的弊端,就是对前向波带引入了不小的地插入损耗。而Leysop法拉第隔离器调节工作波长的方法则可有效的避免这一问题。


3、隔离度

    如果在不指定工作条件的情况下,给出法拉第隔离器的隔离度的指标(例如>-40dB)是没有任何实际意义的。有意义的指标是能告诉使用者,在实际使用中他能得到的整整结果。所以对于5mm通光孔径的法拉第隔离器,对直径最大3mm的光束,在不严格控制的实验室温度环境下LEYSOP的指标是>-30dB。


4、偏振器件

    Leysop公司一般提供完整的法拉第隔离器(包括起偏和检偏偏振器件)。但如果客户倾向于使用其他的偏振器件,Leysop公司也乐意帮客户将其指定的器件安装到Leysop公司的隔离器上,或者只提供偏振旋转部分以便客户自行安装。

FOI 5/57

FOI 5/711


Aperture (mm)

5

5

Wavelength (mm)

500 - 900

900 - 1100

Isolation (db)

>=30

>=30

Insertion Loss (dB)

<=0.5

<= 0.5

Wavelength Tunable Range

500 - 750nm

±5° rotation about fixed wavelength

750 - 850nm

800 - 900nm

Dimensions (mm)

Excluding Polarisers

60 dia x 58 long

75 dia x 75 long

With Polarisers

60 dia x 100 long

75 dia x 120 long


除了5mm通光孔径器件,Leysop公司还能够根据客户要求提供8mm通光孔径的器件(FOI 8/57 and FOI 8/711),欢迎客户来电Leysop公司中国区代理商昊量光电垂询!


二、超宽调谐可调法拉第隔离器

    应客户对更宽的波长调节范围的要求,Leysop公司推出了一种新的超宽调节范围法拉第隔离器。它是在现有FOI5/57法拉第隔离器隔离器设计的基础上,采用了更长的TGG棒和更强的磁场装置来提高最大工作波长。



Leysop法拉第隔离器

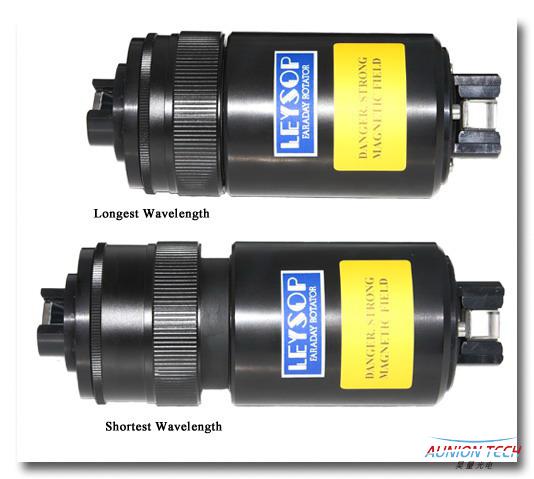

    上图显示了两种可调范围的极端情况。图中清楚地显示了螺旋调整机械结构的情况,这样的机械结构仅让TGG棒对于磁场组件相对平移,在此过程中TGG棒并不会进行旋转,偏振冷静也不会改变其的相对角度。此机械装置的设计使得波长调整非常平滑,客户可以轻松的在650~1100nm波段任意波长上得到最优化的隔离度。


三、宽带法拉第隔离器/钛宝石激光器用法拉第隔离器

    上面描述的隔离器均是对于固定波长下使用的(当光源波长改变时,需进行手动调整)。但是对于可调谐激光器,如染料激光器,钛宝石激光器等而言,普通法拉第隔离器在使用上将会非常的不方便。对于可调谐激光器而言,波长的调谐往往可以在很短时间内完成,但如果法拉第隔离器的波长调整需要将隔离器从设备上拆下来进行优化的话,很明显是无法令人满意的。在这种情况下,就是该LEYSOP公司新的宽带隔离器大显身手的时候了!该器件可以在一个宽带范围内保持很高的隔离度。

    Leysop公司目前提供针对钛宝石激光器(700~900nm)设计的宽带隔离器。在这个波段内隔离度均可保证大于30dB。如果您对这款产品感兴趣,你希望讨论该器件如何提高你的光学系统性能,或您需要其他可选波长的宽带法拉第隔离器,请来电垂询Leysop公司中国区代理商昊量光电。
