UHF AWG任意波形发生器(600MHz)

  • UHF AWG任意波形发生器(600MHz)
UHF AWG任意波形发生器是集成信号发生与探测的一体化仪器,提供了脉冲测量的完整解决方案!

所属类别:电子学测试仪器 » 信号发生器|AWG

所属品牌:瑞士Zurich Instruments公司

产品负责人:

姓名:许工(Sherry)

电话:131 2213 4000(微信同号)

邮箱:yongyan-xu@auniontech.com

UHF AWG任意波形发生器(600MHz)

UHF AWG任意波形发生器(600MHz)是集成信号发生与探测的一体化仪器,提供了脉冲测量的完整解决方案。


瑞士苏黎世仪器Zurich Instruments)公司的UHF AWG任意波形发生器(600MHz)是集成信号发生与探测的一体化仪器,提供了脉冲测量的完整解决方案。AWG任意波形发生器以其先进的编程概念提供了双路600MHz,14bit分辨率的信号输出的快速方法。可选的检测方案包括多路高速解调器,脉冲计数器,时域分析数字转换器。基于内部测量结果的分支能够高速前馈协议,使它适合用于量子纠错。AWG任意波形发生器(600MHz)的调制特点确保苛刻测量环境要求的相位相干性,例如量子计算,混频信号设备测试,核磁共振频谱等。所有的功能函数都被整合进LabOne软件,能够直观了解信号构成和独立平台控制。

UHF AWG任意信号发生器(600MHz)特点:
双路600 MHz任意信号发生器
14-bit分辨率,每通道2个标签
128 MSa波形存储/每通道
内置和外置相位参考的幅度调制
双路600 MHz信号输入示波器,可选解调器,脉冲计数器和数字转换器
交叉触发工具


UHF AWG任意波形发生器(600MHz)应用:
电路量子电动力学
离子捕获实验
量子点
核磁共振频谱
雷达/激光雷达


UHF AWG任意波形发生器可选模块:

l UHF-DIG数字转换器
锁相放大器和数字转换器的集成致力于扩展这款革命性仪器的适用范围

l UHF-MF 多频率选件
该多频率选件在输入通道、振荡器频率、各解调器滤波系数的选择方面赋予 UHF 超凡的灵活性,并且支持8个任意频率同时进行解调。

l UHF-RUB 铷原子钟
Zurich Instruments公司UHF-RUB 升级选件向 UHFLI 仪器提供了原子频率标准。如果有实验需要高频率准确性和甚至在恶劣条件下(如气候控制受限制的实验室)的长期稳定操作,则可以依靠基于铷的原子钟。再者,由于时钟基本不会老化,校准的需要也减少了。UHF-RUB 是硬件配件,不能在以后现场升级。

l  UHF-CNT 脉冲计数器
    苏黎世仪器的UHF-CNT脉冲计数器特征分析4路平行脉冲序列,支持事件测量,例如使用PMT光子探测。有五个不同的操作模式和每个通道提供了一个可调鉴别器。最大计数率225MHz。脉冲计数器的测量结果可以用LabOne方便的分析,时域和直方图显示。

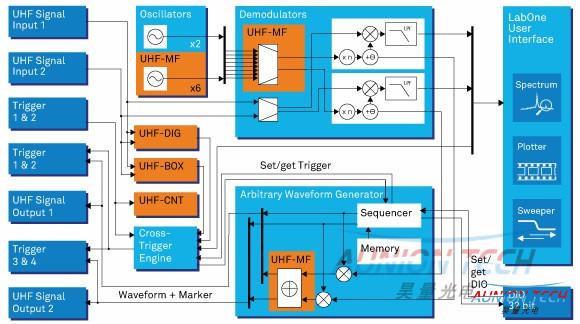

UHF AWG任意脉冲发生器(600MHz)功能图




UHF AWG任意脉冲发生器(600MHz)亮点:

瑞士苏黎世仪器(Zurich Instruments)公司UHF AWG任意波形发生器从可编程128 MSa存储器读取任意信号到双路600 MHz输出通道。编译器集成到LabOne软件界面中用于波形创建,编辑,排序,仪器配置,确保期望信号输出的流程高效。

此外,UHF AWG任意波形发生器配备有两路600MHz信号输入和各种各样同步异步探测方式的测量工具。交叉触发器引擎能够实现AWG任意波形发生器与内部探测模块的双相触发。它消除了独立信号探测与信号发生器之间复杂的同步方式。测量步骤由单独的AWG任意波形发生器控制,如下图所示:

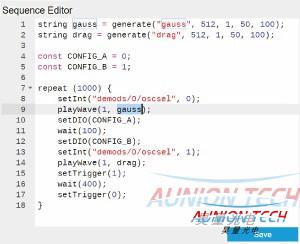

瑞士苏黎世仪器(Zurich Instruments)公司AWG任意波形发生器程序内置于LabOne序列编辑窗口特点是:波形回放,多比特数字输出控制,载波频率动态变化。

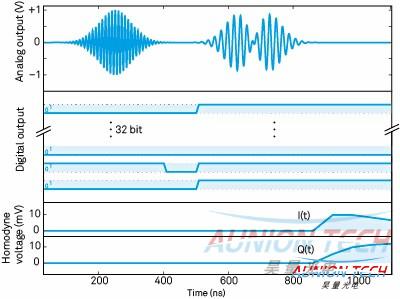

上述程序发生模拟和数字任意波形发生器信号。数据采集(零差探测)和信号发生同步执行。


UHF AWG任意波形发生器(600MHz)描述:

波形产生与调制
UHF AWG任意波形发生器提供两种独特的输出模式

直接输出模式,波形直接选择路径至直流耦合信号输出。128 Msa波形存储器和14-bit, 1.8 GSa/s D/A 转换能产生高分辨率脉冲波形去复制一个宽范围装置测试条件或弥补信号路径上发生的扭曲。

调幅模式, 由内部振荡器为每一个任意波形发生器通道产生一个正弦信号。它使用定序器和通用脉冲包络优化相位相干脉冲模式,不需要上传整个波形。这种模式节省时间,增强的吞吐能力。载波参数变化功能可以频繁调谐相位与频率。在类似核磁共振波谱应用中需要600MHz全带宽的长模式,用户可以通过比最终信号低的多的采样率来缩小波形尺寸。

UHF AWG任意波形发生器的内置振荡器可为信号发生与信号探测同时提供参考,能够用在如脉冲雷达等相位测量应用中。每通道两个数字标记信号可由直接输出模式和调幅模式模拟信号同时分辨产生。


检测方案
UHF AWG任意波形发生器可以选配多种探测模块:
l  MF多路解调器能够提供5MHz测量带宽的相敏探测
l  Pulse Counter方便处理高达225MHz的 PMT或类脉冲信号
l  Scope/Digitizer能够使系统形象化的响应波形刺激
spectrum Analyzer提供所需的高频解析度,例如核磁共振波谱
l  Boxcar averager提供快周期低占空比信号的精密分析

UHF AWG任意波形发生器(600MHz)参数:

任意波形发生器

通道数            2

D/A 转换           14 bit, 1.8 GSa/s

波形存储器          128 MSa per channel

序列长度           核心存储器1024条指令+动态扩展

输出模式           调幅输出,直接输出,4通道AUX输出

输入模式           32-bit数字输入, 触发输入, 内触发 (lock-in, scope, counter)

反馈延迟            <1 µs

定序器输出           UHF模拟输出, 2标记/channel, 32-bit数字输出,辅助输出

输出触发延迟          <150 ns

触发不确定度          2.2 to 4.4 ns


UHF信号输出

频率范围           DC – 600 MHz

输出范围           ±150 mV, ±1.5 V (DC-coupLED 50 Ω)

振荡器数目          2 (8 with UHF-MF option)

相位噪声           120 dBc/Hz (10 MHz, offset 100 Hz),

      130 dBc/Hz (10 MHz, offset 1 kHz)
