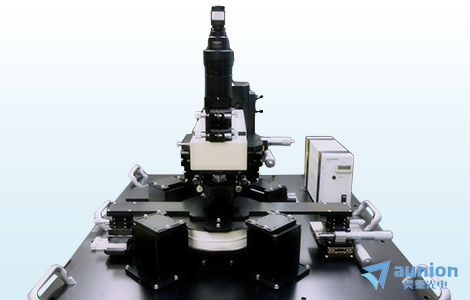

磁畴观测克尔显微镜

高分辨率!磁畴观测克尔显微镜!


Neoark磁畴观测显微镜是通过磁光克尔效应来测量磁畴结构。Neoark磁畴观测显微镜对极向/纵向磁光克尔效应都十分灵敏,因此成为磁性微结构观测的理想工具。该系统光源为100W的汞灯通过偏振片产生线偏振光,结合偏光显微镜使磁畴观测,使其空间分辨率可以达到1mm,在实际测量时可达到1mm以下,非常有利于磁性微结构。采用双极电磁铁产生外磁场,最大可提供10KOe的外加磁场。


磁畴观测系统,磁畴观测显微镜,克尔显微镜,Magnetic Domain Observation Microscope,磁畴观察显微镜,磁畴观测克尔显微镜


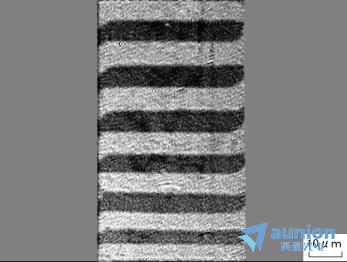

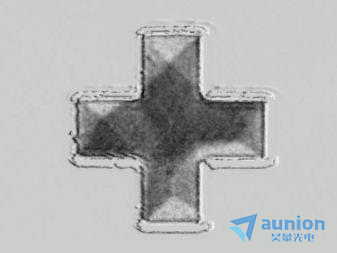

当一束线偏振光照被磁性介质反射后,反射光的偏振面相对于入射光的偏振面有一个小的角度偏转(克尔旋转角),这一现象被称为磁光克尔效应。磁畴观测克尔显微镜是通过纵向/极向磁光克尔效应来测量磁畴结构。磁畴的存在导致了内部磁化强度的区域分布不同,由于磁光克尔效应的影响,导致了反射光光斑内与材料内部磁化区域相对应的反射区域偏振态不同,偏振光经过检偏器后光斑的强度分布不同,从而得到磁畴结构。

磁畴观测显微镜采用100W的汞灯做为光源,经过起偏器产生线偏振光作用于磁性材料,结合偏振显微镜观测,观测空间分辨率可达到1mm。在实际的测量中分辨率甚至可达到1mm以下,这非常有利于对微小区域磁性的观察。因此该磁畴观测系统成为磁性微结构的理想观测系统。

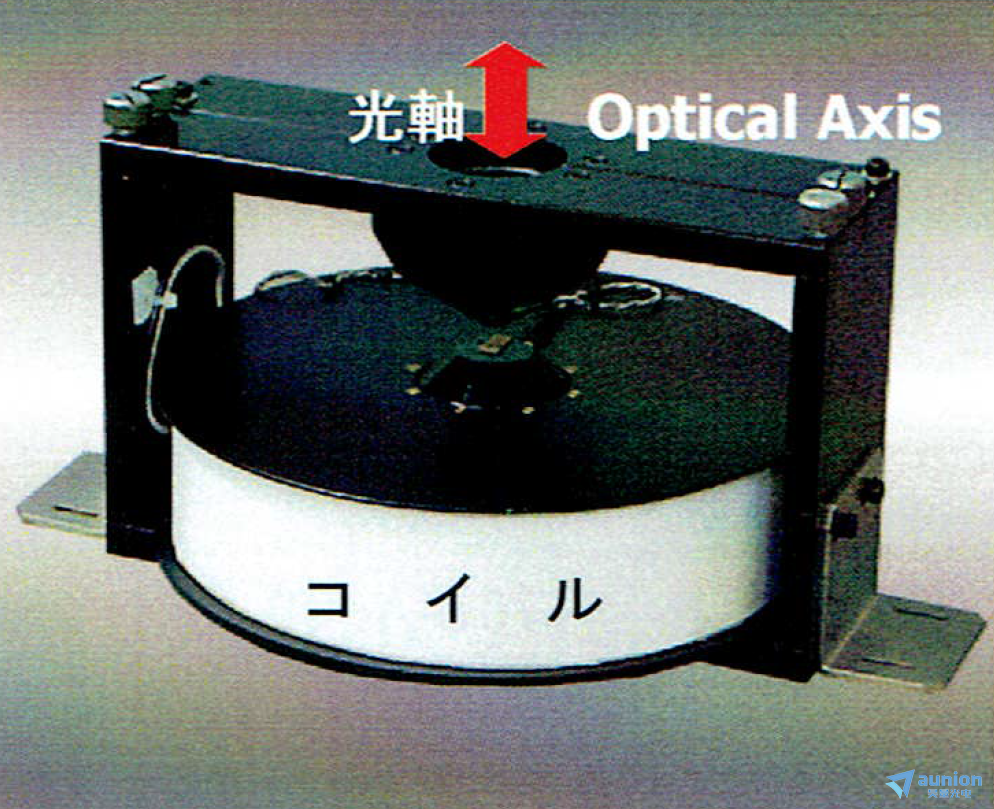

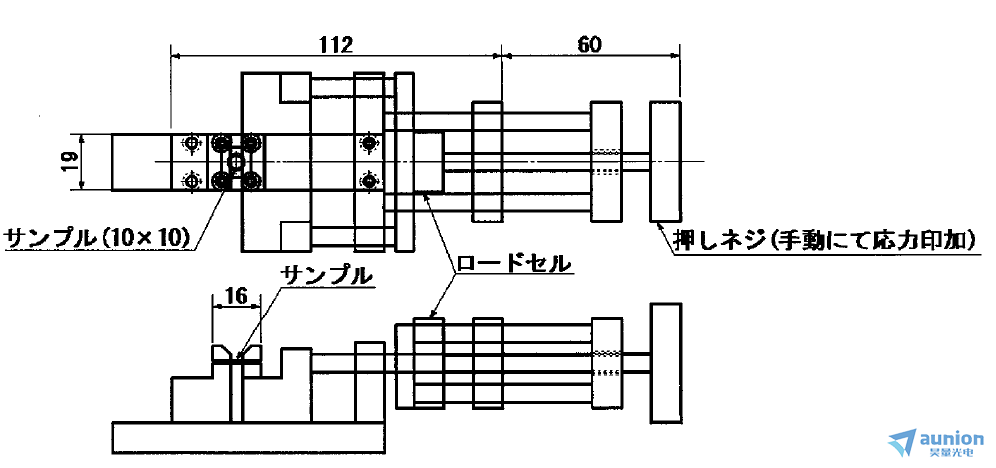

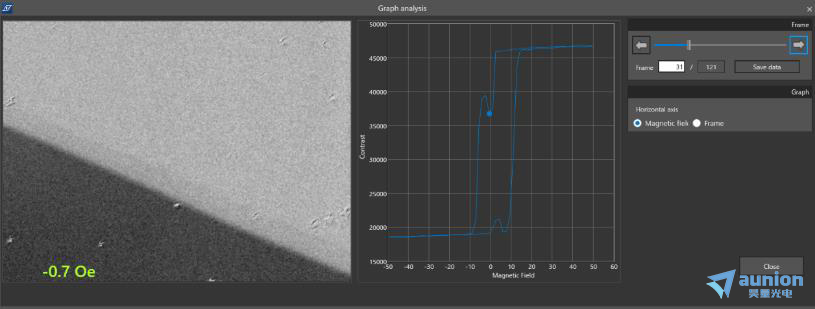

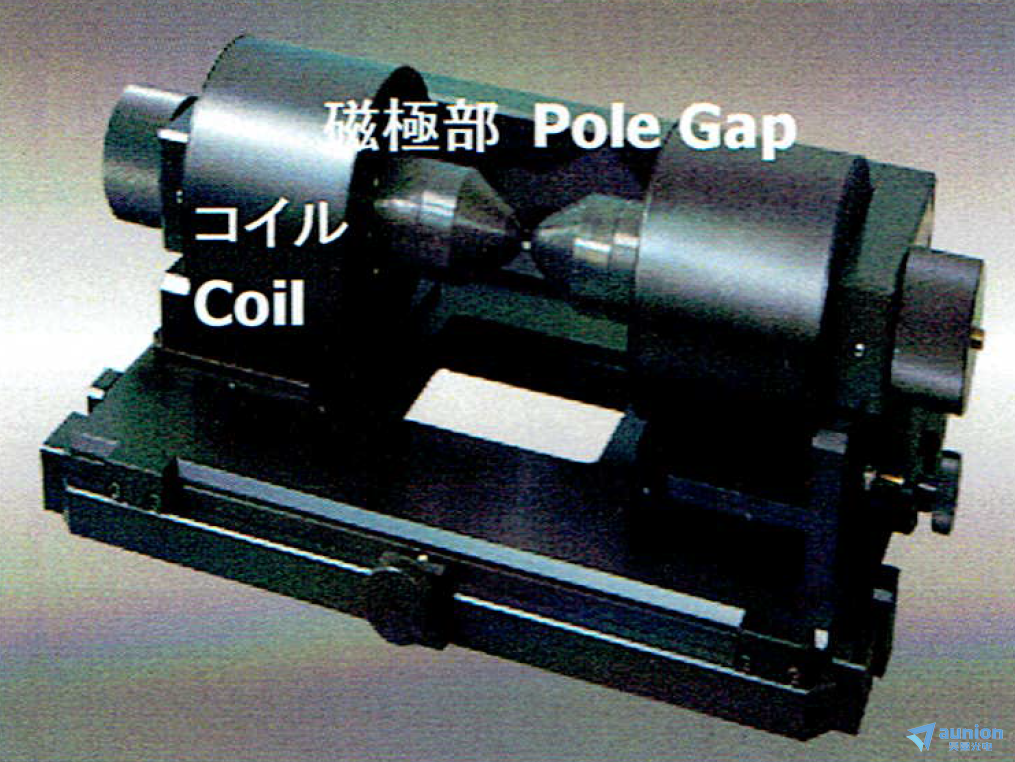

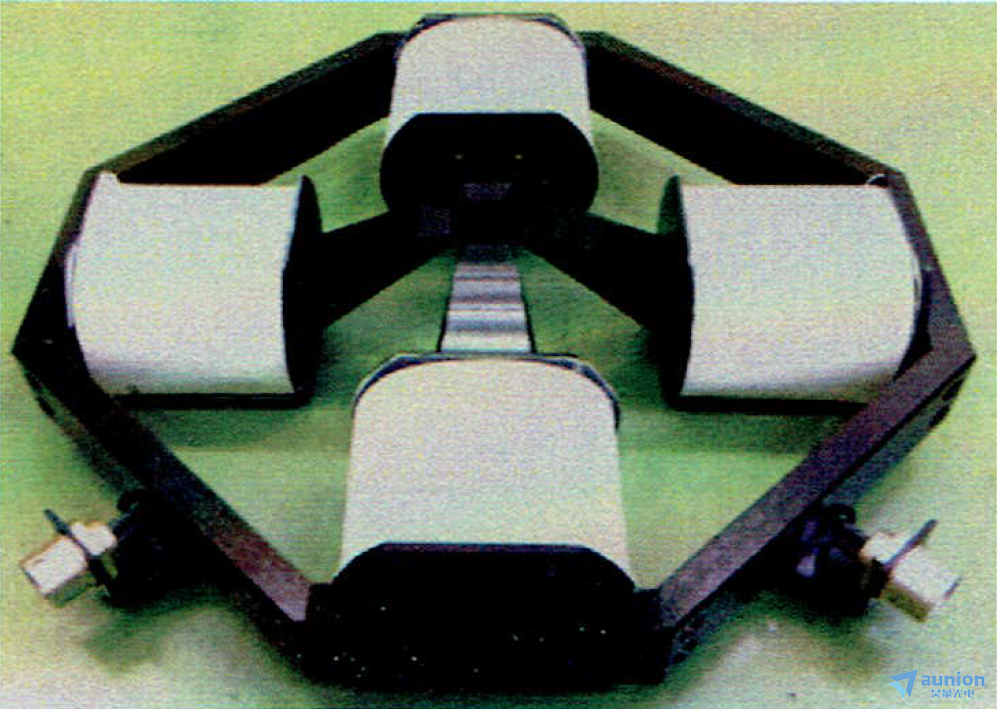

磁畴观测克尔显微镜还可以观测动态磁畴的变化。MOKE磁畴观测显微镜装配基础观测软件和Flame movie 软件可以实现连续的可选择的磁场变化下磁畴图像的连续观测。采用双极电磁铁,可以提供的外加磁场强度高达10KOe。此外可以选配多种电磁体:四极磁体、偶极磁体以及螺线管磁体。外加磁场可以实现任意的磁场波形控制,能够轻松地在样品表面产生各种复杂的磁场。


上海昊量光电设备有限公司的磁畴观测显微镜可分为两类:
①常规条件的磁畴观测系统
该类型的磁畴观测克尔显微镜主要包含BH-786系列和BH-785iPWF6。该系列使用的光源为汞灯,可以从极向和纵向对磁畴进行观测,并可以随意切换观测方向。采用白光观测,使得标准产品的空间分辨率可到达1mm(´50倍物镜).








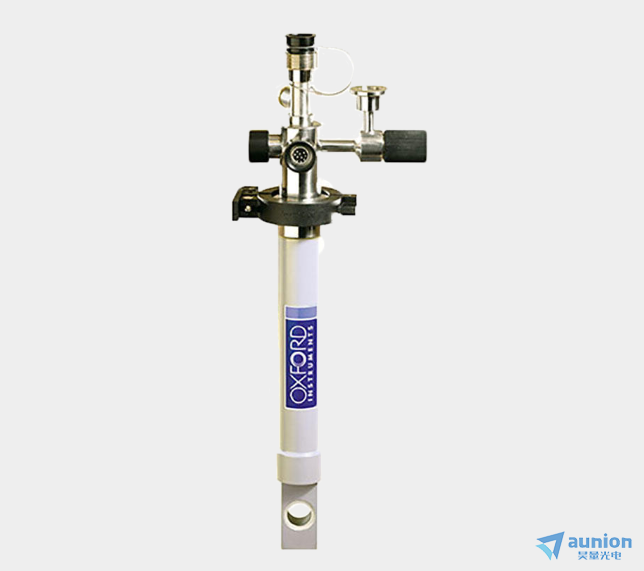

②极端条件的磁畴观测设备(低温高温下)
该设备是用于变温条件下磁畴的观察。主要包含BH-7850系列。该克尔显微镜可以从极向/纵向两个方向进行观测。可以实现在极低温度条件下的磁畴观测,测试温度范围可达到2.2-500K。



u  主要特点
l  高分辨率(1mm)
l  高外加磁场
l  高灵敏度
l  高稳定性
l  可选配电磁体


u  主要应用
磁性材料、磁性薄膜磁畴的动态静态观测等。


u  产品主要参数

产品型号

主要参数

BH-786IP

BH-786IWF8

BH-786iP-12

BH-785iPWF6

BH-7850 series(极端条件)

光源

汞灯

空间分辨率

´20倍物镜

2.5mm

面内

1mm

面内

1.5mm

面内

1.5mm

´20倍物镜

2.5mm

´50倍物镜

1.0mm


极向

0.9mm



观测面积

´20倍物镜

250´175mm


´20倍物镜

250´200mm

´20倍物镜

250´200mm

´20倍物镜

250´200mm

´50倍物镜

100´70mm

´50倍物镜

100´75mm




可产生磁场

>±10kOe=1T

>±0.2T


>±0.2T

>±0.2T

可测样品大小

5´5´1tmm

~10´10´1tmm

8英寸wafer

5´5~20´20mm

1mmt

6英寸wafer


工作温度

20~25

2.2~500K





询问表格
