近红外镜头

高透光率专业红外镜头,1-2um波段优化,用于高质量近红外成像!

所属类别:光学器件 » 光学镜头

所属品牌:加拿大Photon etc公司

技术服务人员:王工(Karl)

电话:186 1603 9606

邮箱:kangjun-wang@auniontech.com

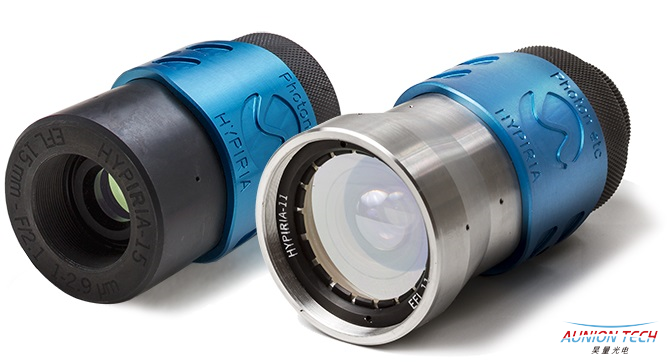

Hypiria远心物镜,优化波段为1um~2.9um,可提供高通光率的高质量成像。产品分为三种不同的焦距:11mm(hypiria 11)、15mm(hypiria 15)和25.3mm(hypiria 25)。这些透镜具有宽带抗反射涂层,以减少杂散光并极大限度地提高透光量。

由于Hypiria透镜具有高透光量,非常适合工业应用和基础科研如弱光成像等研究。


主要特点:



优化波段为1-2.9um



C-Mount接口



抗反射宽带镀膜



高度抵抗恶劣环境


指标参数:


OPTICAL   CHARACTERISTICS


HYPIRIA 25

HYPIRIA 15

HYPIRIA 11

FOCAL LENGTH

25.3 mm

15 mm

11 mm

F-NUMBER

2.6

2.1

2.1

IMAGE SIZE (DIAMETER)

12.3 mm

12.3 mm

12.3 mm

SPECTRAL RANGE

1-2.9 µm

1-2.9 µm

1-2.9 µm

OPTICAL OUTPUT

Telecentric ± 0.1°
  (image space)

Telecentric ± 1.1°
  (image space)

Telecentric ± 2.9°
  (image space)

FOCAL POINTS RMS RADIUS*

8.8 µm

10.4 µm

11.2 µm

MAXIMUM WORKING DISTANCE

Infinity

Infinity

Infinity

MINIMUM WORKING DISTANCE

300 mm

300 mm

300 mm

FULL DIAGONAL ANGLE OF VIEW

27.6°

44.6°

60.4°

HORIZONTAL (9.6 mm SENSOR)

21.7°

34.8°

47.2°

VERTICAL (7.68 mm SENSOR)

17.5°

27.8°

37.8°

FULL DIAGONAL FOV
  @ 1 m DISTANCE

491 mm

820 mm

1164 mm

MTF-50**

25 lp/mm

21 lp/mm

19 lp/mm

DISTORTION

< 5%

< 5%

< 5%

MECHANICAL CHARACTERISTICS




DIMENSIONS

54.5 mm x 48 mm x 60 mm

54.5 mm x 48 mm x 70 mm

55.5 mm x 50 mm x 92 mm

MOUNT

C-Mount

C-Mount

C-Mount

WEIGHT

0.4 kg

0.5 kg

0.6 kg

FRONT FILTER THREAD

1.035-40 UNS-2A
  (Thorlabs SM1 Compatible)

1.035-40 UNS-2A
  (Thorlabs SM1 Compatible)

M45x0.5

NOTE: Photon etc. reserves the right to change the   design and specifications of the product at any time, without notice.
  * Average over the whole image and all wavelengths.
  ** On the sensor
